       # UNIDENTIFIED

          MT-201A

          Card Type       Multi I/O card
          Chip Set        Goldstar
          Maximum Onboard Unidentified
          Memory
          I/O Options     Parallel printer port, serial ports (2), game
                          port, floppy drive interface
          Floppy drives   Unidentified
          supported
          Data Bus        8-bit ISA

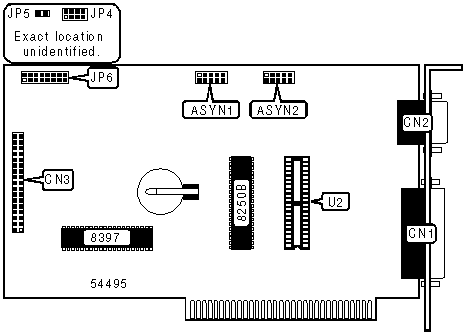

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |         Function         | Label |    Function     | Label |
          |--------------------------+-------+-----------------+-------|
          | Parallel port            |  CN1  | Serial port 1   | ASYN1 |
          |--------------------------+-------+-----------------+-------|
          | 9 pin digital video port |  CN2  | Serial port 2   | ASYN2 |
          |--------------------------+-------+-----------------+-------|
          | Floppy drive interface   |  CN3  |                 |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |             Function              | Label |    Position    |
          |-----------------------------------+-------+----------------|
          | Game port enabled                 |  JP5  |     Closed     |
          |-----------------------------------+-------+----------------|
          | Game port disabled                |  JP5  |      Open      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              PARALLEL PORT ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |      Setting      |    Label    |         Position         |
          |-------------------+-------------+--------------------------|
          | LPT1 (378h)       |     JP4     | Pins 1 & 2, 3 & 4 closed |
          |-------------------+-------------+--------------------------|
          | LPT2 (278h)       |     JP4     | Pins 3 & 4, 7 & 8 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              SERIAL PORT 1 ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |      Setting       |  Label   |          Position          |
          |--------------------+----------+----------------------------|
          | COM1 (3F8h)        |   JP6    | Pins 1 & 2, 13 & 14 closed |
          |--------------------+----------+----------------------------|
          | COM2 (3F8h)        |   JP6    | Pins 5 & 6, 11 & 12 closed |
          |--------------------+----------+----------------------------|
          | COM3 (3F8h)        |   JP6    | Pins 3 & 4, 13 & 14 closed |
          |--------------------+----------+----------------------------|
          | COM4 (3F8h)        |   JP6    | Pins 7 & 8, 11 & 12 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               MISCELLANEOUS TECHNICAL NOTES                |
          |------------------------------------------------------------|
          | Note: To enable port 2, IC’s 8250B, 75188, and 75189 must  |
          | be installed. If JP6 is a 20-pin connector, then Pins 15 & |
          | 16, 19 & 20 closed activate COM2 and Pins 15 & 16, 17 & 19 |
          | closed activate COM4.                                      |
          +------------------------------------------------------------+
