       # UNIDENTIFIED

          VGA ADAPTER 512K

          Category                     Video
          Video Types Supported        VGA
          Video Processor              Unidentified
          Highest Resolution Supported Unidentified
          Data Bus Type                16-bit ISA
          Memory Type                  DRAM
          Maximum Onboard Memory       512KB

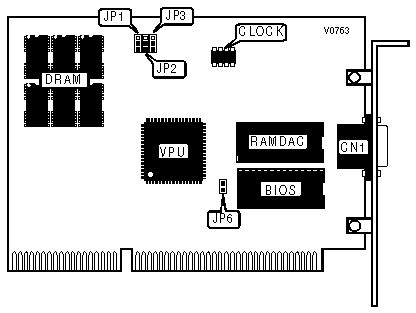

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |            Purpose            |          Location          |
          |-------------------------------+----------------------------|
          | 15-pin analog video port      |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   INTERRUPT IRQ2 SELECT                    |
          |------------------------------------------------------------|
          |             Setting             |           JP6            |
          |---------------------------------+--------------------------|
          | » |          Disabled           |           Open           |
          |---+-----------------------------+--------------------------|
          |   |           Enabled           |          Closed          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        CLOCK SELECT                        |
          |------------------------------------------------------------|
          |              Setting              |          JP3           |
          |-----------------------------------+------------------------|
          | » |           Super VGA           |          Open          |
          |---+-------------------------------+------------------------|
          |   |        Extended video         |         Closed         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     CLOCK CHIP SELECT                      |
          |------------------------------------------------------------|
          |  UMC  | AVASEM | STARTEC |      JP1       |      JP2       |
          |-------+--------+---------+----------------+----------------|
          | 50Mhz | 70Mhz  |  50Mhz  |   Pins 1 & 2   |   Pins 1 & 2   |
          |       |        |         |     closed     |     closed     |
          |-------+--------+---------+----------------+----------------|
          | 40Mhz | 65Mhz  | 44.9Mhz |   Pins 1 & 2   |   Pins 2 & 3   |
          |       |        |         |     closed     |     closed     |
          |-------+--------+---------+----------------+----------------|
          | 36Mhz | 60Mhz  |  40Mhz  |   Pins 2 & 3   |   Pins 1 & 2   |
          |       |        |         |     closed     |     closed     |
          |-------+--------+---------+----------------+----------------|
          | 32Mhz | 50Mhz  |  32Mhz  |   Pins 2 & 3   |   Pins 2 & 3   |
          |       |        |         |     closed     |     closed     |
          +------------------------------------------------------------+
