       # UNIDENTIFIED

          DVGA-T16

          Category                     Video
          Video Types Supported        XVGA
          Video Processor              Unidentified
          Highest Resolution Supported 800 x 600
          Data Bus Type                16-bit ISA
          Memory Type                  DRAM
          Maximum Onboard Memory       Unidentified

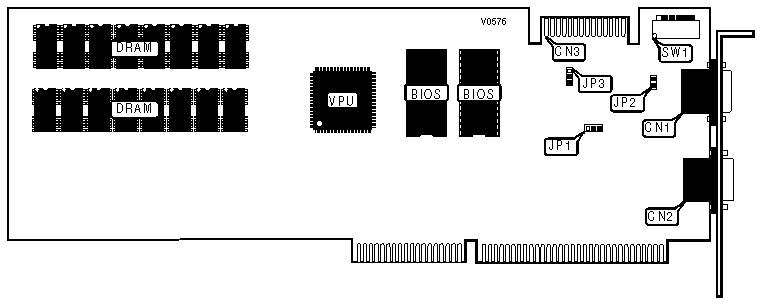

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Purpose         | Location |   Purpose   | Location |
          |------------------------+----------+-------------+----------|
          | 15-pin analog video    |   CN1    | VGA Feature |   CN3    |
          | port                   |          | Connector   |          |
          |------------------------+----------+-------------+----------|
          | 9-pin digital video    |   CN2    |             |          |
          | port                   |          |             |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        MONITOR TYPE                        |
          |------------------------------------------------------------|
          |                        |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
          |------------------------+-----+-----+-----+-----+-----+-----|
          |  TTL, Multi-Frequency  | Off | On  | On  | On  | On  | On  |
          |------------------------+-----+-----+-----+-----+-----+-----|
          |      PS/2 Analog,      | On  | On  | On  | On  | On  | On  |
          |    Multi-Frequency     |     |     |     |     |     |     |
          |------------------------+-----+-----+-----+-----+-----+-----|
          |       Monochrome       | Off | On  | On  | On  | On  | Off |
          |------------------------+-----+-----+-----+-----+-----+-----|
          |         Color          | On  | On  | On  | On  | On  | On  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    MONITOR TYPE JUMPER                     |
          |------------------------------------------------------------|
          |          Setting           |              JP1              |
          |----------------------------+-------------------------------|
          | » |         Color          |       Pins 2 & 3 closed       |
          |---+------------------------+-------------------------------|
          |   |       Monochrome       |       Pins 1 & 2 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 FACTORY CONFIGURED SETTING                 |
          |------------------------------------------------------------|
          |           Jumper            |           Setting            |
          |-----------------------------+------------------------------|
          |             JP2             |            Closed            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    BUS SIZE AUTODETECT                     |
          |------------------------------------------------------------|
          |              Setting              |          JP3           |
          |-----------------------------------+------------------------|
          | » |   8-bit / 16 bit Autodetect   |   Pins 2 & 3 closed    |
          |---+-------------------------------+------------------------|
          |   |          8-bit Mode           |   Pins 1 & 2 closed    |
          +------------------------------------------------------------+
