       # UNIDENTIFIED

          VC510/VC510S

          Category                     Video
          Video Types Supported        XVGA
          Video Processor              Unidentified
          Highest Resolution Supported 1024 x 768
          Data Bus Type                16-bit ISA
          Memory Type                  DRAM
          Maximum Onboard Memory       512KB

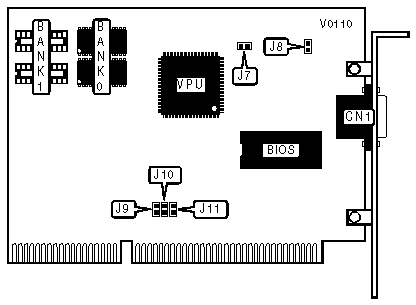

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |            Purpose            |          Location          |
          |-------------------------------+----------------------------|
          | 15-pin analog video port      |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  SCAN RATE CONFIGURATION                   |
          |------------------------------------------------------------|
          |              Setting              |           J7           |
          |-----------------------------------+------------------------|
          | » |       Default scan rate       |         Closed         |
          |---+-------------------------------+------------------------|
          |   |            48.7KHz            |          Open          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              BUS WIDTH AUTODETECT SELECTION                |
          |------------------------------------------------------------|
          |             Setting              |           J8            |
          |----------------------------------+-------------------------|
          | »    |          Enabled          |          Open           |
          |------+---------------------------+-------------------------|
          |      |         Disabled          |         Closed          |
          |------------------------------------------------------------|
          | Note:J8 is an option on the VC510S and may not be          |
          | available on all cards.                                    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    BUS SIZE SELECTION                      |
          |------------------------------------------------------------|
          |       Size       |     J9      |     J10     |     J11     |
          |------------------+-------------+-------------+-------------|
          | » |    16-bit    |    Open     |    Open     |    Open     |
          |---+--------------+-------------+-------------+-------------|
          |   |    8-bit     |   Closed    |   Closed    |   Closed    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    DRAM CONFIGURATION                      |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |      256KB       |     (2) 44256      |        None        |
          |------------------+--------------------+--------------------|
          |      512KB       |     (2) 44256      |     (2) 44256      |
          +------------------------------------------------------------+
