# PINE TECHNOLOGY
PT-505
Category Video
Video Type XVGA
Video Processor Realtek
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 512KB

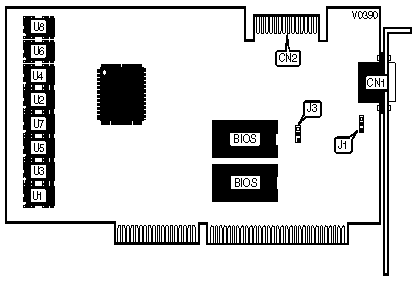

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| 15-pin analog video port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | JP1 |
|-----------------------------------+------------------------|
| » | IRQ9 enabled/IRQ7 disabled | Pins 2 & 3 closed |
|---+-------------------------------+------------------------|
| | IRQ7 enabled/IRQ9 disabled | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERLACED MODE |
|------------------------------------------------------------|
| Setting | JP2 |
|-----------------------------------+------------------------|
| » | Non-interlaced mode | Closed |
|---+-------------------------------+------------------------|
| | Interlaced mode | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------+-----------------------+-----------------------|
| 256KB | (2) 44256 | NONE |
|------------+-----------------------+-----------------------|
| 512KB | (2) 44256 | (2) 44256 |
+------------------------------------------------------------+
