       # LASONIC ELECTRONICS CORPORATION

          LVC-120

          Card Type                    Video card
          Video Chip Set               Unidentified
          Highest Resolution Supported 1024 x 768
          Maximum Video Memory         Unidentified
          Data Bus                     16-bit ISA
          Video Types Supported        XVGA

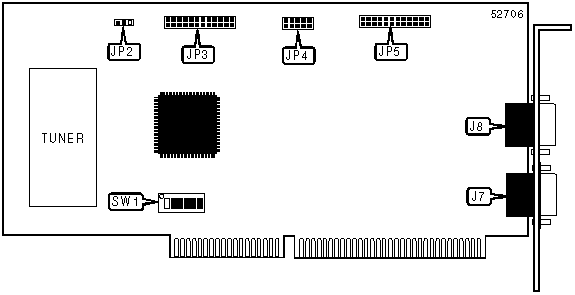

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function       | Label |      Function       | Label |
          |----------------------+-------+---------------------+-------|
          | 15-pin Analog Video  |  J7   | Tuner video         |  JP4  |
          | Port                 |       | connector           |       |
          |----------------------+-------+---------------------+-------|
          | Video in/SVHS in     |  J8   | Auxiliary Connector |  JP5  |
          | from VGA             |       |                     |       |
          |----------------------+-------+---------------------+-------|
          | Feature connector    |  JP3  |                     |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |            Function            | Label |     Position      |
          |--------------------------------+-------+-------------------|
          | Base I/O address at B18        |  JP2  | Pins 1 & 2 closed |
          |--------------------------------+-------+-------------------|
          | Base I/O address at B28        |  JP2  | Pins 2 & 3 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     MODE CONFIGURATION                     |
          |------------------------------------------------------------|
          |    Mode    | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
          |------------+-------+-------+-------+-------+-------+-------|
          |  Software  |  Off  |  Off  |  Off  |  Off  |  Off  |  On   |
          | as Linear  |       |       |       |       |       |       |
          |  or Page   |       |       |       |       |       |       |
          |------------+-------+-------+-------+-------+-------+-------|
          |  Hardware  |  On   |  Off  |  Off  |  On   |  On   |  Off  |
          | as Linear  |       |       |       |       |       |       |
          |------------+-------+-------+-------+-------+-------+-------|
          |  Hardware  |  Off  |  On   |  On   |  Off  |  Off  |  Off  |
          |  as Page   |       |       |       |       |       |       |
          +------------------------------------------------------------+
