       # KOUWELL ELECTRONIC CORPORATION

          KW-526E

          Category                     Video/Printer
          Video Types Supported        Monochrome
          Video Processor              82C12
          Highest Resolution Supported 720 x 348
          Data Bus Type                8-bit ISA
          Memory Type                  DRAM
          Maximum Onboard Memory       64KB

 (IMG) IMG 1


          +------------------------------------------------------------+

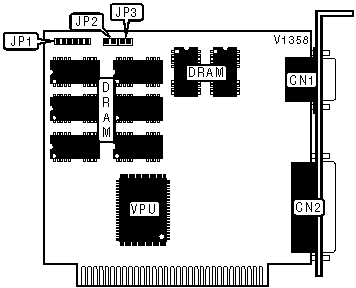

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |     Purpose     | Location |      Purpose       | Location |
          |-----------------+----------+--------------------+----------|
          | 15-pin analog   |   CN1    | 6-pin light pen    |   JP1    |
          | video port      |          | interface          |          |
          |-----------------+----------+--------------------+----------|
          | 25-pin parallel |   CN2    |                    |          |
          | port            |          |                    |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                PARALLEL PORT CONFIGURATION                 |
          |------------------------------------------------------------|
          |        LPT         |        JP2        |        JP3        |
          |--------------------+-------------------+-------------------|
          | LPT1 (3BCh -3BFh)  |       Open        |       Open        |
          |--------------------+-------------------+-------------------|
          | LPT2 (378h - 37Fh) |       Open        |      Closed       |
          |--------------------+-------------------+-------------------|
          | LPT3 (278h - 27Fh) |      Closed       |      Closed       |
          |--------------------+-------------------+-------------------|
          |      Disabled      |      Closed       |       Open        |
          +------------------------------------------------------------+
