       # EVEREX SYSTEMS, INC.

          EV-673 (PWA-00271-00)

          Card Type                    Video card
          Video Chip Set               Unidentified
          Highest Resolution Supported Unidentified
          Maximum Video Memory         None
          Data Bus                     8-bit ISA
          Video Types Supported        Monochrome, CGA, EGA

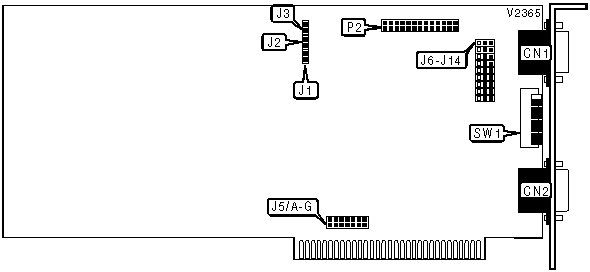

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |         Function         | Label |    Function     | Label |
          |--------------------------+-------+-----------------+-------|
          | 9-pin TTL monitor        |  CN1  | Auxiliary video |  P2   |
          | connector (Out)          |       | extension       |       |
          |--------------------------+-------+-----------------+-------|
          | 15-pin analog video port |  CN2  |                 |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                | Label | Position  |
          |----------------------------------------+-------+-----------|
          | » | Factory configured - do not alter  |  J1   |  Closed   |
          |---+------------------------------------+-------+-----------|
          | » | EGA address is 3XXh                |  J2   |  Closed   |
          |---+------------------------------------+-------+-----------|
          |   | EGA address is 2XXh                |  J2   |   Open    |
          |---+------------------------------------+-------+-----------|
          | » | Non maskable interrupt             |  J3   |  Closed   |
          |---+------------------------------------+-------+-----------|
          |   | Interrupt selected                 |  J3   |   Open    |
          |---+------------------------------------+-------+-----------|
          | » | Hercules emulation disabled        | SW1/5 |    Off    |
          |---+------------------------------------+-------+-----------|
          |   | Hercules emulation enabled         | SW1/5 |    On     |
          |---+------------------------------------+-------+-----------|
          | » | Output signal is TTL               | SW1/6 |    Off    |
          |---+------------------------------------+-------+-----------|
          |   | Output signal is analog            | SW1/6 |    On     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    INTERRUPT SELECTION                     |
          |------------------------------------------------------------|
          |   IRQ    | J5/A  | J5/B | J6/C | J5/D | J5/E | J5/F | J5/G |
          |----------+-------+------+------+------+------+------+------|
          | |   2    | Open  | Open | Open | Open | Open |Closed| Open |
          |-+--------+-------+------+------+------+------+------+------|
          | |   3    | Open  | Open | Open | Open |Closed| Open | Open |
          |-+--------+-------+------+------+------+------+------+------|
          | |   4    | Open  | Open | Open |Closed| Open | Open | Open |
          |-+--------+-------+------+------+------+------+------+------|
          | |   5    | Open  | Open |Closed| Open | Open | Open | Open |
          |-+--------+-------+------+------+------+------+------+------|
          | |   6    | Open  |Closed| Open | Open | Open | Open | Open |
          |-+--------+-------+------+------+------+------+------+------|
          | |   7    |Closed | Open | Open | Open | Open | Open | Open |
          |-+--------+-------+------+------+------+------+------+------|
          |»|Disabled| Open  | Open | Open | Open | Open | Open |Closed|
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                SIGNAL OUTPUT CONFIGURATION                 |
          |------------------------------------------------------------|
          | Setting |    J6    |   J7    |   J8    |   J9    |   J10   |
          |---------+----------+---------+---------+---------+---------|
          | Analog  | Pins 1 & | Pins 1  | Pins 1  | Pins 1  | Pins 1  |
          |         |    2     |   & 2   |   & 2   |   & 2   |   & 2   |
          |---------+----------+---------+---------+---------+---------|
          |   TTL   | Pins 2 & | Pins 2  | Pins 2  | Pins 2  | Pins 2  |
          |         |    3     |   & 3   |   & 3   |   & 3   |   & 3   |
          |------------------------------------------------------------|
          | Note: Pins designated are in the closed position.          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |            SIGNAL OUTPUT CONFIGURATION (CON’T)             |
          |------------------------------------------------------------|
          | Setting |    J11     |    J12     |    J13     |    J14    |
          |---------+------------+------------+------------+-----------|
          | Analog  | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 &  |
          |         |   closed   |   closed   |   closed   | 2 closed  |
          |---------+------------+------------+------------+-----------|
          |   TLL   | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 | Pins 2 &  |
          |         |   closed   |   closed   |   closed   | 3 closed  |
          +------------------------------------------------------------+
