       # BOCA RESEARCH, INC.

          MULTI-EGA

          Category                     Video
          Video Types Supported        EGA
          Video Processor              Unidentified
          Highest Resolution Supported 1056 x 350
          Data Bus Type                8-bit ISA
          Memory Type                  Unidentified
          Maximum Onboard Memory       Unidentified

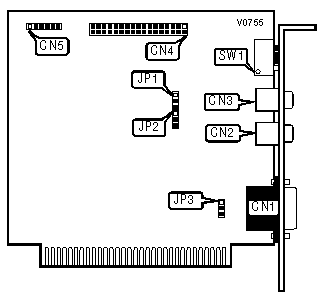

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Purpose        | Location |   Purpose    | Location |
          |-----------------------+----------+--------------+----------|
          | 15-pin analog video   |   CN1    | VESA feature |   CN4    |
          | port                  |          | connector    |          |
          |-----------------------+----------+--------------+----------|
          | RCA video jack        |   CN2    | Light pin    |   CN5    |
          |                       |          | connector    |          |
          |-----------------------+----------+--------------+----------|
          | RCA video jack        |   CN3    |              |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    DISPLAY TYPE SELECT                     |
          |------------------------------------------------------------|
          |            Setting            |            JP3             |
          |-------------------------------+----------------------------|
          |      Muiltiple Frequency      |     Pins 1 & 2 closed      |
          |-------------------------------+----------------------------|
          |              EGA              |     Pins 1 & 2 closed      |
          |-------------------------------+----------------------------|
          |              CGA              |     Pins 2 & 3 closed      |
          |-------------------------------+----------------------------|
          |          Monochrome           |     Pins 2 & 3 closed      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     I/O ADDRESS SELECT                     |
          |------------------------------------------------------------|
          |          Address           |              JP2              |
          |----------------------------+-------------------------------|
          |            2xxh            |       Pins 1 & 2 closed       |
          |----------------------------+-------------------------------|
          |            3xxh            |       Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     CLOCK SPEED SELECT                     |
          |------------------------------------------------------------|
          |          Setting           |              JP1              |
          |----------------------------+-------------------------------|
          |       24Mhz disabled       |       Pins 1 & 2 closed       |
          |----------------------------+-------------------------------|
          |       24Mhz enabled        |       Pins 2 & 3 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    MONITOR TYPE SELECT                     |
          |------------------------------------------------------------|
          |            Setting            |    SW1/1     |    SW1/2    |
          |-------------------------------+--------------+-------------|
          |          Monochrome           |      On      |     On      |
          |-------------------------------+--------------+-------------|
          |             Color             |      On      |     Off     |
          |-------------------------------+--------------+-------------|
          |    Enhanced Color Display     |     Off      |     On      |
          |-------------------------------+--------------+-------------|
          |      Mulitiple Frequency      |     Off      |     Off     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CARD PRIORITY SELECT                    |
          |------------------------------------------------------------|
          |            Setting            |           SW1/3            |
          |-------------------------------+----------------------------|
          |      Multi-EGA - primary      |             On             |
          |-------------------------------+----------------------------|
          |     Multi-EGA - secondary     |            Off             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               AUTODETECT CLOCK SPEED SELECT                |
          |------------------------------------------------------------|
          |            Setting            |           SW1/4            |
          |-------------------------------+----------------------------|
          |            Enabled            |             On             |
          |-------------------------------+----------------------------|
          |           Disabled            |            Off             |
          +------------------------------------------------------------+
