       # VISTACOM, INC.

          POWERCOM/VCI-10

          Card Type       Telephony
          Chip Set        Unidentified
          Maximum Onboard Unidentified
          Memory
          I/O Options     Video/audio connector, VGA port, VGA feature
                          connector, MVIP bus
          Data Bus        16-bit ISA
          Card Size       Full-length, full-height

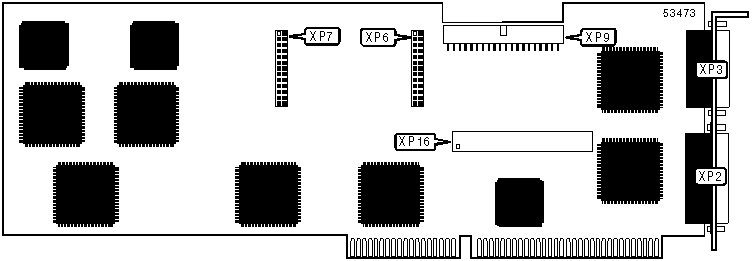

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Function       | Label |       Function       | Label |
          |---------------------+-------+----------------------+-------|
          | 26-pin video/audio  |  XP2  | Header connector to  |  XP7  |
          | connector           |       | the Mark II board    |       |
          |---------------------+-------+----------------------+-------|
          | 15-pin analog video |  XP3  | MVIP bus             |  XP9  |
          | port                |       |                      |       |
          |---------------------+-------+----------------------+-------|
          | Header connector to |  XP6  | Header connector to  | XP16  |
          | the Mark II board   |       | the Video Overlay    |       |
          |                     |       | board                |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               MISCELLANEOUS TECHNICAL NOTES                |
          |------------------------------------------------------------|
          | The audiovisual communications PowerCom/VCI-10 consists of |
          | one full length board with two optional daughterboards:    |
          | Mark II (video compression engine) and VCOMIII (video      |
          | overlay). The card can also be chained to additional       |
          | network cards, such as the Powercom/NI-10 (V.22/V.35)      |
          | board.                                                     |
          +------------------------------------------------------------+

 (IMG) IMG 2

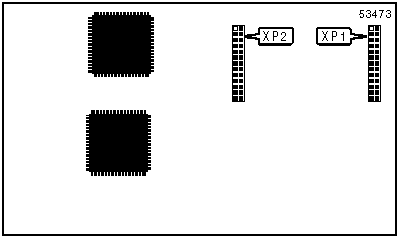

          Mark II Board

          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function       | Label |      Function       | Label |
          |----------------------+-------+---------------------+-------|
          | Header connector to  |  XP1  | Header connector to |  XP2  |
          | the mainboard        |       | the mainboard       |       |
          +------------------------------------------------------------+

 (IMG) IMG 3


          Video Overlay Board

          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Function        | Label |     Function      | Label |
          |------------------------+-------+-------------------+-------|
          | Header connector to    |  XP1  | Feature connector |  XP2  |
          | the mainboard          |       |                   |       |
          +------------------------------------------------------------+
