       # PURE DATA, LTD.

          PUREFAX PDI9624

          Modem Type                 Data (asynchronous/synchronous)/Fax
          Maximum Data Rate          2400bps
          Maximum Fax Rate           9600bps
          Data Bus                   8-bit ISA
          Fax Class                  Unidentified
          Data Modulation Protocol   Bell 103A/212A

                                     ITU-T V.22, V.22bis
          Fax Modulation Protocol    Unidentified
          Error                      Unidentified
          Correction/Compression

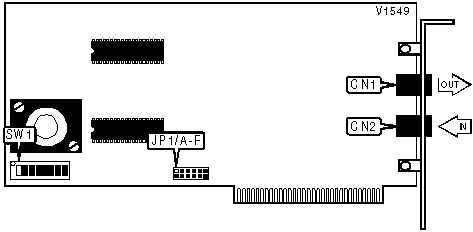

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Purpose      | Location |     Purpose      | Location |
          |-------------------+----------+------------------+----------|
          | Line out          |   CN1    | Line in          |   CN2    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 BASE I/O ADDRESS SELECTION                 |
          |------------------------------------------------------------|
          |        Port         |   SW1/1    |   SW1/2    |   SW1/3    |
          |---------------------+------------+------------+------------|
          | FAX I/O not decoded |     On     |     On     |     On     |
          |---------------------+------------+------------+------------|
          | (220h)              |     On     |     On     |    Off     |
          |---------------------+------------+------------+------------|
          | (240h)              |     On     |    Off     |     On     |
          |---------------------+------------+------------+------------|
          | (250h)              |     On     |    Off     |    Off     |
          |---------------------+------------+------------+------------|
          | (2A0h)              |    Off     |     On     |     On     |
          |---------------------+------------+------------+------------|
          | (2E0h)              |    Off     |     On     |    Off     |
          |---------------------+------------+------------+------------|
          | (2F0h)              |    Off     |    Off     |     On     |
          |---------------------+------------+------------+------------|
          | » (300h)            |    Off     |    Off     |    Off     |
          |------------------------------------------------------------|
          | Note: Used only for Fax operation.                         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     COM PORT SELECTION                     |
          |------------------------------------------------------------|
          |        Port        |    SW1/4    |   SW1/5    |   SW1/6    |
          |--------------------+-------------+------------+------------|
          | Disable data modem |     On      |     On     |     On     |
          |--------------------+-------------+------------+------------|
          | COM1: (3F8h)       |     Off     |    Off     |    Off     |
          |--------------------+-------------+------------+------------|
          | » COM2: (2F8h)     |     Off     |    Off     |     On     |
          |--------------------+-------------+------------+------------|
          | COM3: (3E8h)       |     Off     |     On     |    Off     |
          |--------------------+-------------+------------+------------|
          | COM4: (2E8h)       |     Off     |     On     |     On     |
          |------------------------------------------------------------|
          | Note: Used for data operation only.                        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    INTERRUPT SELECTION                     |
          |------------------------------------------------------------|
          | IRQ  | JP1/A  | JP1/B  | JP1/C  | JP1/D  | JP1/E  | JP1/F  |
          |------+--------+--------+--------+--------+--------+--------|
          | 2    | Closed |  Open  |  Open  |  Open  |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | » 3  |  Open  | Closed |  Open  |  Open  |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | 4    |  Open  |  Open  | Closed |  Open  |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | 5    |  Open  |  Open  |  Open  | Closed |  Open  |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | 6    |  Open  |  Open  |  Open  |  Open  | Closed |  Open  |
          |------+--------+--------+--------+--------+--------+--------|
          | 7    |  Open  |  Open  |  Open  |  Open  |  Open  | Closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |             Function             | Jumper/Switch | Setting |
          |----------------------------------+---------------+---------|
          | Factory configured setting - do  |     SW1/7     |   Off   |
          |            not alter             |               |         |
          |----------------------------------+---------------+---------|
          | Factory configured setting - do  |     SW1/8     |   Off   |
          |            not alter             |               |         |
          +------------------------------------------------------------+

                            Proprietary AT Command Set

          +------------------------------------------------------------+
          |                    BIT-MAPPED REGISTERS                    |
          |------------------------------------------------------------|
          |                            |            Default            |
          |----------------------------+-------------------------------|
          |            S14             |              170              |
          |----------------------------+-------------------------------|
          |            S21             |               0               |
          |----------------------------+-------------------------------|
          |            S22             |              118              |
          |----------------------------+-------------------------------|
          |            S23             |               7               |
          |----------------------------+-------------------------------|
          |            S27             |              64               |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         TEST MODES                         |
          |------------------------------------------------------------|
          | Format        | AT [cmds] S16=n [cmds]                     |
          |---------------+--------------------------------------------|
          | Example:      | ATS16=0<CR>                                |
          |---------------+--------------------------------------------|
          | Default:      | 0                                          |
          |---------------+--------------------------------------------|
          | Range:        | 0-125                                      |
          |---------------+--------------------------------------------|
          | Unit:         | Bit-mapped                                 |
          |---------------+--------------------------------------------|
          | Description:  | Controls loopback tests, analog, digital,  |
          |               | remote digital, and self tests.            |
          |------------------------------------------------------------|
          |   Bit   | Value |                 Function                 |
          |---------+-------+------------------------------------------|
          |    0    | » 0 1 | Local analog loopback not in progress.   |
          |         |       |                                          |
          |         |       | Local analog loopback in progress.       |
          |---------+-------+------------------------------------------|
          |    1    | » 0   | Not used.                                |
          |---------+-------+------------------------------------------|
          |    2    | » 0 1 | Local digital loopback not in progress.  |
          |         |       |                                          |
          |         |       | Local digital loopback in progress.      |
          |---------+-------+------------------------------------------|
          |    3    | » 0 1 | Modem not in remote digital loopback.    |
          |         |       |                                          |
          |         |       | Remote digital loopback in progress.     |
          |---------+-------+------------------------------------------|
          |    4    | » 0 1 | Remote digital loopback not requested.   |
          |         |       |                                          |
          |         |       | Remote digital loopback requested.       |
          |---------+-------+------------------------------------------|
          |    5    | » 0 1 | Remote digital loopback w/ self-test not |
          |         |       | in progress.                             |
          |         |       |                                          |
          |         |       | Remote digital loopback w/ self-test in  |
          |         |       | progress.                                |
          |---------+-------+------------------------------------------|
          |    6    | » 0 1 | Local analog loopback w/ self-test not   |
          |         |       | in progress.                             |
          |         |       |                                          |
          |         |       | Local analog loopback w/ self-test in    |
          |         |       | progress.                                |
          +------------------------------------------------------------+
