       # NEWCOM, INC.

          56IFXSP(C)

          Card Type              Modem (asynchronous)
          Chipset                Unidentified
          I/O Options            Audio line out, microphone in, speaker
                                 out, voice, speakerphone
          Maximum Data Rate      56Kbps
          Maximum Fax Rate       14.4Kbps
          Data Modulation        Bell 103A, 212A

                                 ITU-T V.21, V.22, V.22bis, V.23, V.32,
                                 V.32bis, V.34

                                 US Robotics x2
          Fax Modulation         ITU-T V.17, V.21CH2, V.27ter, V.29
          Error                  MNP5, V.42, V.42bis
          Correction/Compression
          Fax Class              Class I
          Data Bus               16-bit ISA
          Card Size              Full height, half length

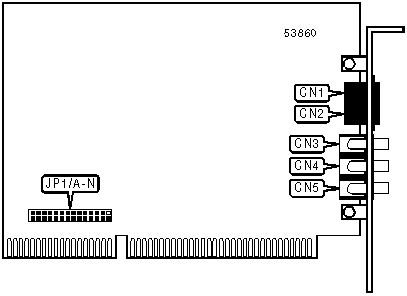

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function       | Label |      Function       | Label |
          |----------------------+-------+---------------------+-------|
          | Telephone line out   |  CN1  | Headphone line out  |  CN4  |
          |----------------------+-------+---------------------+-------|
          | Telephone line in    |  CN2  | Speaker out         |  CN5  |
          |----------------------+-------+---------------------+-------|
          | Microphone in        |  CN3  |                     |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        PLUG-N-PLAY                         |
          |------------------------------------------------------------|
          |      Setting       |    JP1/A    |   JP1/B    |   JP1/C    |
          |--------------------+-------------+------------+------------|
          |     í Enabled      |   Closed    |   Closed   |   Closed   |
          |--------------------+-------------+------------+------------|
          |      Disabled      |    Open     |    Open    |    Open    |
          |------------------------------------------------------------|
          |      Note: If Plug-N-Play mode is enabled, all other       |
          |      jumper settings must also be set for Plug-N-Play.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    INTERRUPT SELECTION                     |
          |------------------------------------------------------------|
          |  Setting  |JP1/D |JP1/E |JP1/F |JP1/G |JP1/H |JP1/I |JP1/J |
          |-----------+------+------+------+------+------+------+------|
          |     3     | Open | Open | Open | Open | Open | Open |Closed|
          |-----------+------+------+------+------+------+------+------|
          |     4     | Open | Open | Open | Open | Open |Closed| Open |
          |-----------+------+------+------+------+------+------+------|
          |     5     | Open | Open | Open | Open |Closed| Open | Open |
          |-----------+------+------+------+------+------+------+------|
          |     7     | Open | Open | Open |Closed| Open | Open | Open |
          |-----------+------+------+------+------+------+------+------|
          |    10     |Closed| Open | Open | Open | Open | Open | Open |
          |-----------+------+------+------+------+------+------+------|
          |    11     | Open |Closed| Open | Open | Open | Open | Open |
          |-----------+------+------+------+------+------+------+------|
          |    12     | Open | Open |Closed| Open | Open | Open | Open |
          |-----------+------+------+------+------+------+------+------|
          |     í     |Closed|Closed|Closed|Closed|Closed|Closed|Closed|
          |Plug-N-Play|      |      |      |      |      |      |      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               SERIAL PORT ADDRESS SELECTION                |
          |------------------------------------------------------------|
          |    Setting    |   JP1/K   |  JP1/L   |  JP1/M   |  JP1/N   |
          |---------------+-----------+----------+----------+----------|
          | 3F8h (COM1:)  |  Closed   |  Closed  |   Open   |   Open   |
          |---------------+-----------+----------+----------+----------|
          | 2F8h (COM2:)  |  Closed   |   Open   |   Open   |  Closed  |
          |---------------+-----------+----------+----------+----------|
          | 3E8h (COM3:)  |   Open    |  Closed  |  Closed  |   Open   |
          |---------------+-----------+----------+----------+----------|
          | 2E8h (COM4:)  |   Open    |   Open   |  Closed  |  Closed  |
          |---------------+-----------+----------+----------+----------|
          | í Plug-N-Play |   Open    |   Open   |   Open   |   Open   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                SUPPORTED STANDARD COMMANDS                 |
          |------------------------------------------------------------|
          |                     Basic AT Commands                      |
          |------------------------------------------------------------|
          | +++, ‘comma’, A/                                           |
          |------------------------------------------------------------|
          | A, C, D, E, F, H, L, M, N, O, P, Q, T, V, X, Y, Z          |
          |------------------------------------------------------------|
          | &C, &D, &F, &G, &J, &K, &P, &S, &T, &V, &W, &Y, &Z         |
          |------------------------------------------------------------|
          |                    Extended AT Commands                    |
          |------------------------------------------------------------|
          | \A, \B, \C, \G, \J, \N, \O, \Q, \T, \U, \X, \Y, \Z         |
          |------------------------------------------------------------|
          | %A, %C, %E, %G, %L, %Q                                     |
          |------------------------------------------------------------|
          |                    Special AT Commands                     |
          |------------------------------------------------------------|
          | -C, "H, -J, "O                                             |
          |------------------------------------------------------------|
          |                        S-Registers                         |
          |------------------------------------------------------------|
          | S0, S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12,     |
          | S14, S16, S18, S21, S22, S23, S24, S25                     |
          |------------------------------------------------------------|
          | S26, S27, S28, S29, S30, S31, S32, S33, S36, S38, S39,     |
          | S40, S41, S46, S48, S82, S86, S91, S92                     |
          |------------------------------------------------------------|
          | S95                                                        |
          |------------------------------------------------------------|
          |      Note: See MHI help file for complete information.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      IS-101 COMMANDS                       |
          |------------------------------------------------------------|
          |                        +V Commands                         |
          |------------------------------------------------------------|
          | +VBT, +VCID, +VCSD, +VDR, +VEM, +VGM, +VGR, +VGS, +VGT,    |
          | +VIP, +VIT, +VLS, +VNH, +VRA, +VRN                         |
          |------------------------------------------------------------|
          | +VRX, +VSD, +VSM, +VSP, +VTD, +VTS, +VTX, #VSPS            |
          |------------------------------------------------------------|
          |                        -S Commands                         |
          |------------------------------------------------------------|
          | -SAC, -SCD, -SDA, -SDS, -SER, -SFX, -SIC, -SIP, -SQR,      |
          | -SSP, -SSQ, -SSR, -SSV                                     |
          |------------------------------------------------------------|
          |      Note: The functions of the IS-101 commands are        |
          |      unidentified.                                         |
          +------------------------------------------------------------+

                            Proprietary AT Command Set

             See NEWCOM, INC. 336IFXSP(C) for a full command summary.
