       # NEWCOM, INC.

          NEWTALK DSVD (NO COM IRQ JUMPER)

          Card Type              Modem (asynchronous)
          Chipset                Phylon PHY2000
          I/O Options            Audio line in, audio line out,
                                 microphone in, voice, speakerphone,
                                 DSVD
          Maximum Data Rate      33.6Kbps
          Maximum Fax Rate       14.4Kbps
          Data Modulation        ITU-T V.22, V.32, V.32bis, V.34
          Fax Modulation         ITU-T V.17, V.21CH2, V.27ter, V.29
          Error                  V.42, V.42bis
          Correction/Compression
          Fax Class              Class I
          Data Bus               16-bit ISA
          Card Size              Full height, half length

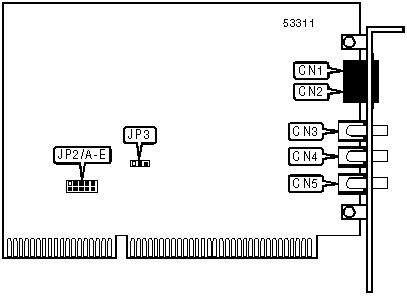

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function       | Label |      Function       | Label |
          |----------------------+-------+---------------------+-------|
          | Telephone line       |  CN1  | Microphone in       |  CN4  |
          |----------------------+-------+---------------------+-------|
          | Telephone line       |  CN2  | Audio line in       |  CN5  |
          |----------------------+-------+---------------------+-------|
          | Audio line out       |  CN3  |                     |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |            Setting             | Label |     Position      |
          |--------------------------------+-------+-------------------|
          | í DSP base I/O address is 380h |  JP3  | Pins 1 & 2 closed |
          |--------------------------------+-------+-------------------|
          | DSP base I/O address is 300h   |  JP3  | Pins 2 & 3 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  DSP INTERRUPT SELECTION                   |
          |------------------------------------------------------------|
          | Setting  |  JP2/A  |  JP2/B  |  JP2/C  |  JP2/D  |  JP2/E  |
          |----------+---------+---------+---------+---------+---------|
          |    7     | Closed  |  Open   |  Open   |  Open   |  Open   |
          |----------+---------+---------+---------+---------+---------|
          |    10    |  Open   | Closed  |  Open   |  Open   |  Open   |
          |----------+---------+---------+---------+---------+---------|
          |   í 11   |  Open   |  Open   | Closed  |  Open   |  Open   |
          |----------+---------+---------+---------+---------+---------|
          |    12    |  Open   |  Open   |  Open   | Closed  |  Open   |
          |----------+---------+---------+---------+---------+---------|
          |    15    |  Open   |  Open   |  Open   |  Open   | Closed  |
          +------------------------------------------------------------+

          +--------------------------------------------------------+
          |              SUPPORTED STANDARD COMMANDS               |
          |--------------------------------------------------------|
          |                   Basic AT Commands                    |
          |--------------------------------------------------------|
          | +++, 'comma', A/                                       |
          |--------------------------------------------------------|
          | A, D, E, L, M, N, P, Q, T, V, W, X, Z                  |
          |--------------------------------------------------------|
          | &D, &F, &K, &P, &T                                     |
          |--------------------------------------------------------|
          |                  Extended AT Commands                  |
          |--------------------------------------------------------|
          | %C, %E                                                 |
          |--------------------------------------------------------|
          |                      S-Registers                       |
          |--------------------------------------------------------|
          | S0, S7, S10, S91                                       |
          |--------------------------------------------------------|
          |      Note: See MHI help file for complete information. |
          +--------------------------------------------------------+

          +------------------------------------------------------------+
          |                   UNIDENTIFIED COMMANDS                    |
          |------------------------------------------------------------|
          |          Command           |            Default            |
          |----------------------------+-------------------------------|
          |            S95             |         Unidentified          |
          +------------------------------------------------------------+

                            Proprietary AT Command Set

          See NEWCOM, INC. NEWTALK DSVD (WITH COM IRQ JUMPER) for a full
                                 command summary.
