       # IBM CORPORATION

          EASY OPTIONS 14.4KBPS INTERNAL MODEM MOD535

          Card Type              Fax, Modem (asynchronous/synchronous)
          Chip Set               Unidentified
          Maximum Data Rate      14.4Kbps
          Maximum Fax Rate       14.4Kbps
          Data Bus               8-bit ISA
          Fax Class              Class I
          Data Modulation        Bell 103/212A
          Protocol
                                 ITU-T V.21, V.22, V.22bis, V.32,
                                 V.32bis
          Fax Modulation         ITU-T V.17, V.21CH2, V.27ter, V.29
          Protocol
          Error                  MNP5, V.42bis
          Correction/Compression

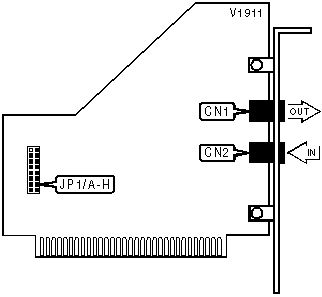

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Function        |  Label   |   Function   |  Label  |
          |------------------------------------------------------------|
          | Line out                    |    CN1     | Line in  | CN2  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    SERIAL PORT ADDRESS                     |
          |------------------------------------------------------------|
          |    Setting    |   JP1/A   |  JP1/B   |  JP1/C   |  JP1/D   |
          |---------------+-----------+----------+----------+----------|
          | í COM1 (3F8h) |  Closed   |   Open   |   Open   |   Open   |
          |---------------+-----------+----------+----------+----------|
          |  COM2 (2F8h)  |   Open    |  Closed  |   Open   |   Open   |
          |---------------+-----------+----------+----------+----------|
          |  COM3 (3E8h)  |   Open    |   Open   |  Closed  |   Open   |
          |---------------+-----------+----------+----------+----------|
          |  COM4 (2E8h)  |   Open    |   Open   |   Open   |  Closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         INTERRUPT                          |
          |------------------------------------------------------------|
          |  Setting   |   JP1/E   |   JP1/F   |   JP1/G   |   JP1/H   |
          |------------+-----------+-----------+-----------+-----------|
          |     3      |  Closed   |   Open    |   Open    |   Open    |
          |------------+-----------+-----------+-----------+-----------|
          |    í 4     |   Open    |  Closed   |   Open    |   Open    |
          |------------+-----------+-----------+-----------+-----------|
          |     5      |   Open    |   Open    |  Closed   |   Open    |
          |------------+-----------+-----------+-----------+-----------|
          |     7      |   Open    |   Open    |   Open    |  Closed   |
          +------------------------------------------------------------+

                            Proprietary AT Command Set

                  See document V1910 for a full command summary.
