       # TEAC CORPORATION

          CD-50

          Device Type       CD-ROM
          Interface         SCSI
          Size              5.25 in. half height
          Spin Rate         Unidentified
          Formats Supported CD-ROM (Mode 1), CD-DA, CD-XA (Mode 2, Form
                            1, Form 2)

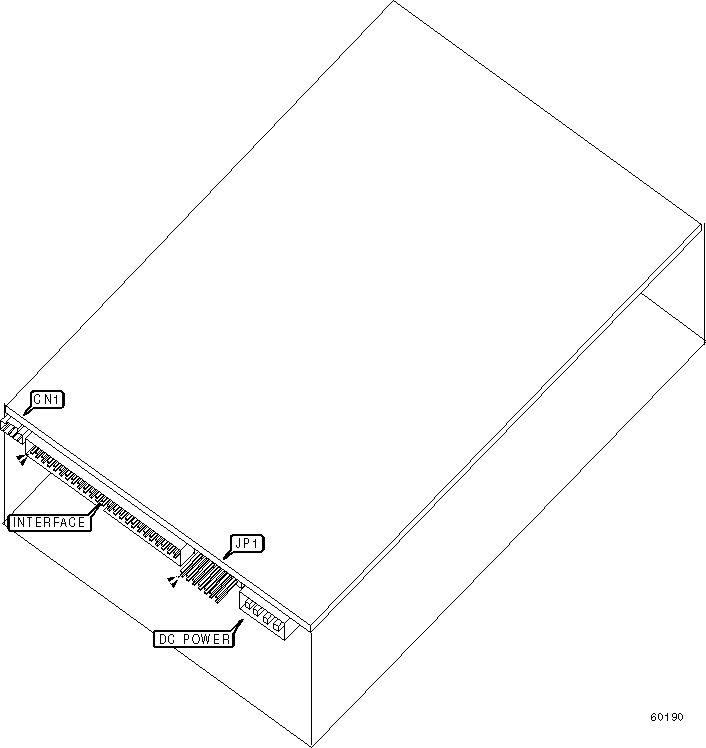

          View              Bottom

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function       | Label |      Function       | Label |
          |----------------------+-------+---------------------+-------|
          | Audio out            |  CN1  |                     |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      DRIVE SELECT ID                       |
          |------------------------------------------------------------|
          |  Drive ID  | JP1/jumper 1  | JP1/jumper 2  | JP1/jumper 3  |
          |------------+---------------+---------------+---------------|
          |     |  0   |     Open      |     Open      |     Open      |
          |-----+------+---------------+---------------+---------------|
          |     |  1   |    Closed     |     Open      |     Open      |
          |-----+------+---------------+---------------+---------------|
          | »   |  2   |     Open      |    Closed     |     Open      |
          |-----+------+---------------+---------------+---------------|
          |     |  3   |    Closed     |    Closed     |     Open      |
          |-----+------+---------------+---------------+---------------|
          |     |  4   |     Open      |     Open      |    Closed     |
          |-----+------+---------------+---------------+---------------|
          |     |  5   |    Closed     |     Open      |    Closed     |
          |-----+------+---------------+---------------+---------------|
          |     |  6   |     Open      |    Closed     |    Closed     |
          |-----+------+---------------+---------------+---------------|
          |     |  7   |    Closed     |    Closed     |    Closed     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |              Setting              |    Label    | Position |
          |-----------------------------------+-------------+----------|
          | » | Parity check enabled          | JP1/jumper  |  Closed  |
          |   |                               |      4      |          |
          |---+-------------------------------+-------------+----------|
          |   | Parity check disabled         | JP1/jumper4 |   Open   |
          |---+-------------------------------+-------------+----------|
          | » | Double speed mode for data    | JP1/jumper  |  Closed  |
          |   | area only enabled             |      5      |          |
          |---+-------------------------------+-------------+----------|
          |   | Normal speed mode for data &  | JP1/jumper  |   Open   |
          |   | audio areas enabled           |      5      |          |
          |---+-------------------------------+-------------+----------|
          | » | Test mode disabled            | JP1/jumper  |   Open   |
          |   |                               |      6      |          |
          |---+-------------------------------+-------------+----------|
          |   | Test mode enabled             | JP1/jumper  |  Closed  |
          |   |                               |      6      |          |
          |---+-------------------------------+-------------+----------|
          | » | SCSI ID pins have their       | JP1/jumper  |   Open   |
          |   | regular logic value (as shown |      7      |          |
          |   | in above table)               |             |          |
          |---+-------------------------------+-------------+----------|
          |   | SCSI ID pins have inverted    | JP1/jumper  |  Closed  |
          |   | logic value                   |      7      |          |
          +------------------------------------------------------------+
