       # PLASMON DATA, INC.

          RF7030I

          Device Type            Internal CD-ROM
          Interface              SCSI
          Spin Rate (Read)       2x
          Formats Supported Read Unidentified

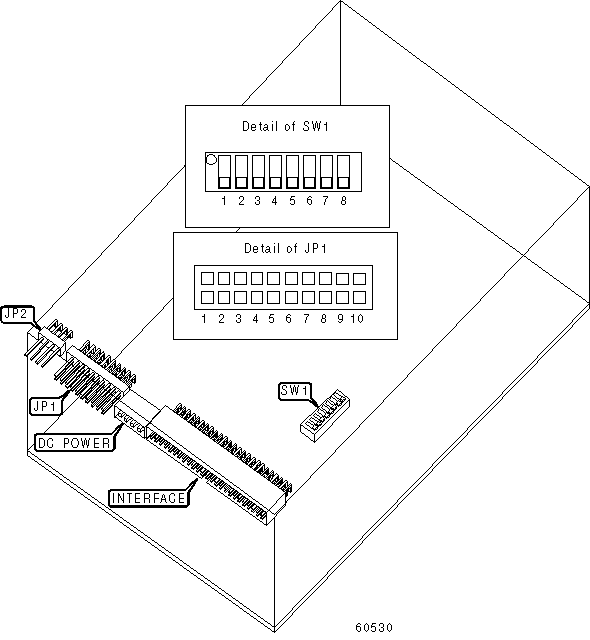

          View                   Top

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |              Setting               | Label  |   Position   |
          |------------------------------------+--------+--------------|
          |   | Automatic spin on power up     | JP1/1  |    Closed    |
          |   | enabled                        |        |              |
          |---+--------------------------------+--------+--------------|
          |   | Automatic spin on power up     | JP1/1  |     Open     |
          |   | disabled                       |        |              |
          |---+--------------------------------+--------+--------------|
          | » | Factory configured - do not    | JP1/2  |   Reserved   |
          |   | alter                          |        |              |
          |---+--------------------------------+--------+--------------|
          |   | Termination power enabled      | JP1/3  |    Closed    |
          |---+--------------------------------+--------+--------------|
          |   | Termination power disabled     | JP1/3  |     Open     |
          |---+--------------------------------+--------+--------------|
          |   | Terminator enabled             | JP1/4  |    Closed    |
          |---+--------------------------------+--------+--------------|
          |   | Terminator disabled            | JP1/4  |     Open     |
          |---+--------------------------------+--------+--------------|
          | » | Factory configured - do not    | JP1/5  |   Reserved   |
          |   | alter                          |        |              |
          |---+--------------------------------+--------+--------------|
          | » | Parity check enabled           | JP1/8  |    Closed    |
          |---+--------------------------------+--------+--------------|
          |   | Parity check disabled          | JP1/8  |     Open     |
          |---+--------------------------------+--------+--------------|
          | » | Factory configured - do not    | JP1/10 |   Reserved   |
          |   | alter                          |        |              |
          |---+--------------------------------+--------+--------------|
          | » | Factory configured - do not    |  JP2   | Unidentified |
          |   | alter                          |        |              |
          |---+--------------------------------+--------+--------------|
          | » | Built in terminator enabled    | SW1/4  |      On      |
          |---+--------------------------------+--------+--------------|
          |   | Built in terminator disabled   | SW1/4  |     Off      |
          |---+--------------------------------+--------+--------------|
          | » | Drive to supply terminator     | SW1/5  |      On      |
          |   | power enabled                  |        |              |
          |---+--------------------------------+--------+--------------|
          |   | Drive to supply terminator     | SW1/5  |     Off      |
          |   | power disabled                 |        |              |
          |---+--------------------------------+--------+--------------|
          | » | Parity check enabled           | SW1/6  |      On      |
          |---+--------------------------------+--------+--------------|
          |   | Parity check disabled          | SW1/6  |     Off      |
          |---+--------------------------------+--------+--------------|
          | » | Automatic media spin-up        | SW1/7  |      On      |
          |   | enabled                        |        |              |
          |---+--------------------------------+--------+--------------|
          |   | Automatic media spin-up        | SW1/7  |     Off      |
          |   | disabled                       |        |              |
          |---+--------------------------------+--------+--------------|
          | » | Factory configured - do not    | SW1/8  |   Reserved   |
          |   | alter                          |        |              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  EXTERNAL DRIVE SELECT ID                  |
          |------------------------------------------------------------|
          |    SCSI ID    |    JP1/6     |    JP1/7     |    JP1/9     |
          |---------------+--------------+--------------+--------------|
          |    |    0     |     Open     |     Open     |     Open     |
          |----+----------+--------------+--------------+--------------|
          | »  |    1     |     Open     |     Open     |    Closed    |
          |----+----------+--------------+--------------+--------------|
          |    |    2     |     Open     |    Closed    |     Open     |
          |----+----------+--------------+--------------+--------------|
          |    |    3     |     Open     |    Closed    |    Closed    |
          |----+----------+--------------+--------------+--------------|
          |    |    4     |    Closed    |     Open     |     Open     |
          |----+----------+--------------+--------------+--------------|
          |    |    5     |    Closed    |     Open     |    Closed    |
          |----+----------+--------------+--------------+--------------|
          |    |    6     |    Closed    |    Closed    |     Open     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  INTERNAL DRIVE SELECT ID                  |
          |------------------------------------------------------------|
          |    SCSI ID     |    SW1/1     |    SW1/2     |    SW1/3    |
          |----------------+--------------+--------------+-------------|
          |    |     0     |     Off      |     Off      |     Off     |
          |----+-----------+--------------+--------------+-------------|
          | »  |     1     |      On      |     Off      |     Off     |
          |----+-----------+--------------+--------------+-------------|
          |    |     2     |     Off      |      On      |     Off     |
          |----+-----------+--------------+--------------+-------------|
          |    |     3     |      On      |      On      |     Off     |
          |----+-----------+--------------+--------------+-------------|
          |    |     4     |     Off      |     Off      |     On      |
          |----+-----------+--------------+--------------+-------------|
          |    |     5     |      On      |     Off      |     On      |
          |----+-----------+--------------+--------------+-------------|
          |    |     6     |     Off      |      On      |     On      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               MISCELLANEOUS TECHNICAL NOTES                |
          |------------------------------------------------------------|
          | SW1 settings override JP1 settings.                        |
          +------------------------------------------------------------+
