       # PLEXTOR

          PX-R412CSI

          Device Type       Internal CD Recorder/Reader
          Interface         SCSI
          Spin Rate         1X, 2X, 4X, 8X, 12X (Read) / 1X, 2X, 4X
          (Read/Write)      (Write)
          Formats Supported CD-XA, CD-DA, CD-R, CD-I, CD-ROM (Mode 1 &
          Read              Mode 2), Photo-CD, Video CD, Red & Yellow
                            Book, CD-Plus, CD-Extra
          Formats Supported CD-XA, CD-DA, CD-R, CD-I, CD-ROM (Mode 1 &
          Write             Mode 2), Photo-CD, Video CD, Red & Yellow
                            Book, CD-Plus, Enhanced CD, CD+G, CD-Midi,
                            CD-Text
          View              Top

 (IMG) IMG 1


          +------------------------------------------------------------+

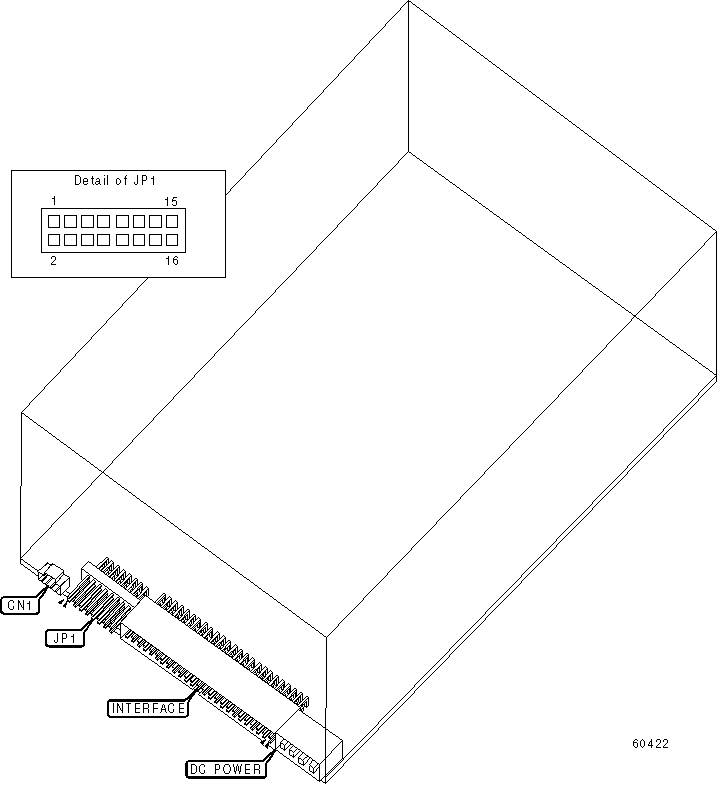

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |------------------------------------------------------------|
          | Audio line out                   |           CN1           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Setting               | Label |   Position   |
          |-------------------------------------+-------+--------------|
          | í Parity check enabled              |  JP1  |  Pins 7 & 8  |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Parity check disabled               |  JP1  |  Pins 7 & 8  |
          |                                     |       |     open     |
          |-------------------------------------+-------+--------------|
          | í Termination enabled               |  JP1  | Pins 9 & 10  |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | Termination disabled                |  JP1  | Pins 9 & 10  |
          |                                     |       |     open     |
          |-------------------------------------+-------+--------------|
          | í Factory configured - do not alter |  JP1  | Pins 11 & 12 |
          |                                     |       |     open     |
          |-------------------------------------+-------+--------------|
          | í Block mode disabled               |  JP1  | Pins 13 & 14 |
          |                                     |       |     open     |
          |-------------------------------------+-------+--------------|
          | Block mode enabled                  |  JP1  | Pins 13 & 14 |
          |                                     |       |    closed    |
          |-------------------------------------+-------+--------------|
          | í Flash upgrade disabled            |  JP1  | Pins 14 & 16 |
          |                                     |       |     open     |
          |-------------------------------------+-------+--------------|
          | Flash upgrade enabled               |  JP1  | Pins 14 & 16 |
          |                                     |       |    closed    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      DRIVE SELECT ID                       |
          |------------------------------------------------------------|
          | Drive ID | JP1/Pins 1 & 2 | JP1/Pins 2 & 3 | JP1/Pins 3 &  |
          |          |                |                |       4       |
          |----------+----------------+----------------+---------------|
          |    0     |      Open      |      Open      |     Open      |
          |----------+----------------+----------------+---------------|
          |    1     |     Closed     |      Open      |     Open      |
          |----------+----------------+----------------+---------------|
          |    2     |      Open      |     Closed     |     Open      |
          |----------+----------------+----------------+---------------|
          |    3     |     Closed     |     Closed     |     Open      |
          |----------+----------------+----------------+---------------|
          |   í 4    |      Open      |      Open      |    Closed     |
          |----------+----------------+----------------+---------------|
          |    5     |     Closed     |      Open      |    Closed     |
          |----------+----------------+----------------+---------------|
          |    6     |      Open      |     Closed     |    Closed     |
          |----------+----------------+----------------+---------------|
          |    7     |     Closed     |     Closed     |    Closed     |
          +------------------------------------------------------------+

 (IMG) IMG 2


          +------------------------------------------------------------+

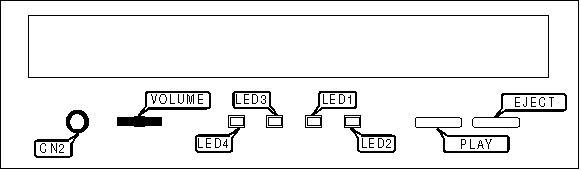

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |------------------------------------------------------------|
          | Headphone jack                   |           CN2           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          |  LED  |  Color  |  Status   |          Condition           |
          |-------+---------+-----------+------------------------------|
          | LED1  | Orange  |    On     |       Recording at 1X        |
          |-------+---------+-----------+------------------------------|
          | LED1  | Orange  |    Off    |    Recording at 2X or not    |
          |       |         |           |       recording at all       |
          |-------+---------+-----------+------------------------------|
          | LED2  | Orange  |    On     |       Recording at 2X        |
          |-------+---------+-----------+------------------------------|
          | LED2  | Orange  |    Off    |    Recording at 1X or not    |
          |       |         |           |       recording at all       |
          |-------+---------+-----------+------------------------------|
          | LED3  |  Green  |    On     |  Power is on and no disc is  |
          |       |         |           |       loaded in drive        |
          |-------+---------+-----------+------------------------------|
          | LED3  |  Green  | Blinking  |  Disc is being accessed by   |
          |       |         |           |            drive             |
          |-------+---------+-----------+------------------------------|
          | LED4  |  Green  |    On     |   Power is on and disc is    |
          |       |         |           |       loaded in drive        |
          |-------+---------+-----------+------------------------------|
          | LED4  |  Green  |    Off    |         Power is off         |
          |------------------------------------------------------------|
          | Note: When drive is recording at 4X, both LED1 and LED2    |
          | will be on at the same time.                               |
          +------------------------------------------------------------+
