# PANASONIC INDUSTRIAL COMPANY
CR-503-B (SCSI)
Device Type CD-ROM
Interface SCSI-2
Spin Rate 1x, 2x
Formats Supported Unidentified

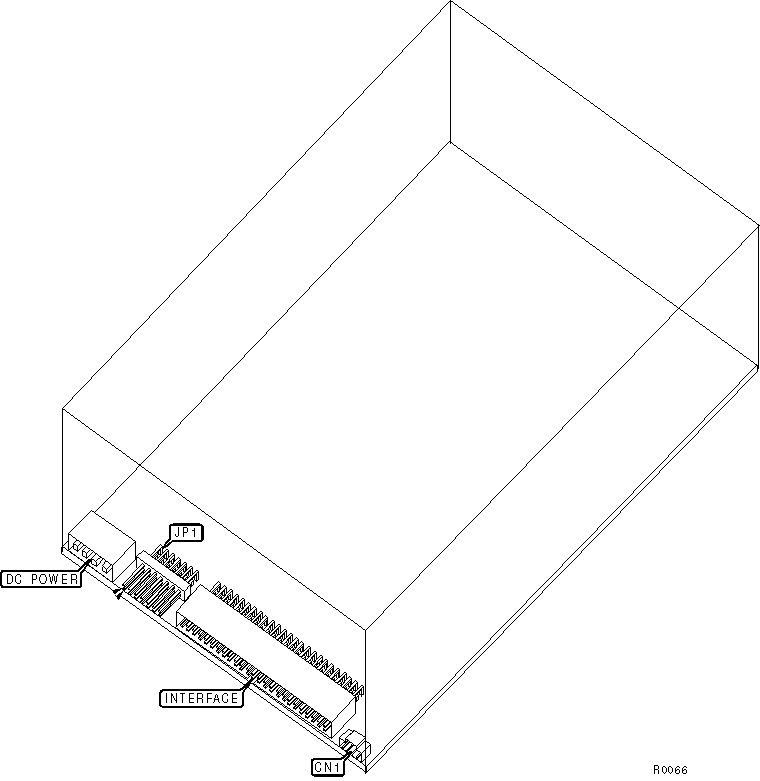

View Top
(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Audio line out | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|----------------------------------------+-------+-----------|
| | Parity enabled | JP1/4 | Closed |
|---+------------------------------------+-------+-----------|
| | Parity disabled | JP1/4 | Open |
|---+------------------------------------+-------+-----------|
| ยป | Sector size is 2048 Bytes | JP1/5 | Open |
|---+------------------------------------+-------+-----------|
| | Sector size is 512 Bytes | JP1/5 | Closed |
|---+------------------------------------+-------+-----------|
| | Terminator enabled | JP1/6 | Closed |
|---+------------------------------------+-------+-----------|
| | Terminator disabled | JP1/6 | Open |
|---+------------------------------------+-------+-----------|
| | Termination power enabled | JP1/7 | Closed |
|---+------------------------------------+-------+-----------|
| | Terminator power disabled | JP1/7 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECT ID |
|------------------------------------------------------------|
| Drive ID | JP1/1 | JP1/2 | JP1/3 |
|---------------+--------------+--------------+--------------|
| 0 | Open | Open | Open |
|---------------+--------------+--------------+--------------|
| 1 | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| 2 | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| 3 | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| 4 | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| 5 | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| 6 | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| 7 | Closed | Closed | Closed |
+------------------------------------------------------------+
