       # PANASONIC INDUSTRIAL COMPANY

          CR-572-B (IDE)

          Device Type       CD-ROM
          Interface         ATAPI
          Spin Rate         2x
          Formats Supported Unidentified

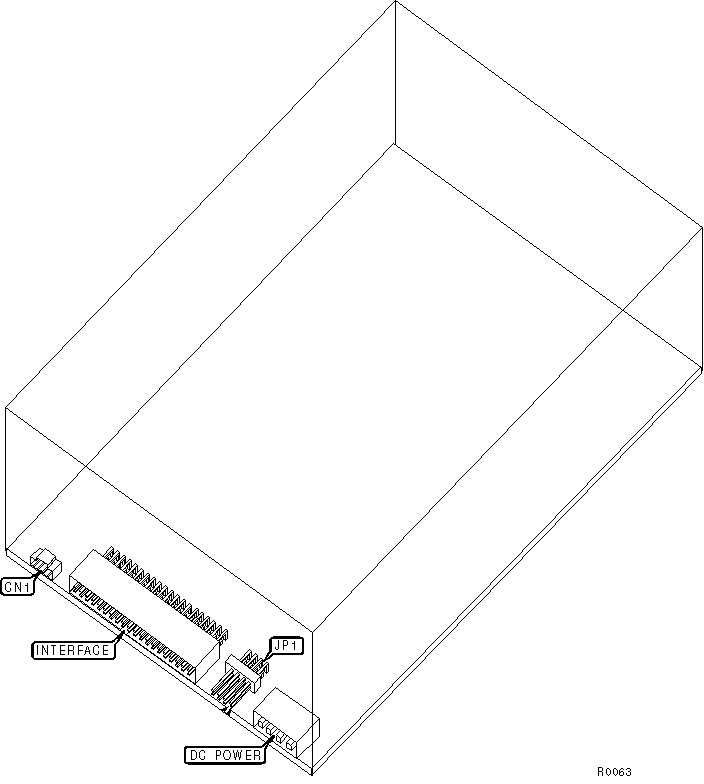

          View              Top

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |-------------------------------+----------------------------|
          | Audio line out                |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Setting               | Label |   Position   |
          |-------------------------------------+-------+--------------|
          | Factory configured - do not alter   | JP1/1 | Unidentified |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     ATAPI MASTER/SLAVE                     |
          |------------------------------------------------------------|
          |          Setting          |  JP1/2   |  JP1/3   |  JP1/4   |
          |---------------------------+----------+----------+----------|
          |     | Single drive only   |  Closed  |   Open   |   Open   |
          |-----+---------------------+----------+----------+----------|
          |     | Master in two drive |  Closed  |   Open   |   Open   |
          |     | system              |          |          |          |
          |-----+---------------------+----------+----------+----------|
          |     | Slave in two drive  |   Open   |  Closed  |   Open   |
          |     | system              |          |          |          |
          |-----+---------------------+----------+----------+----------|
          | »   | Master/Slave        |   Open   |   Open   |  Closed  |
          |     | determined by Cable |          |          |          |
          |     | Select              |          |          |          |
          |------------------------------------------------------------|
          |      Note: ‘Single drive’ refers to the sole drive         |
          |      connected to an IDE interface (there may be up to two |
          |      on a given system). Master & Slave refer to two       |
          |      drives connected to an interface.                     |
          +------------------------------------------------------------+
