       # ACER

          CD-924E, CD-932E, CD-936E

          Device Type       Internal CD-ROM
          Interface         ATAPI
          Spin Rate         24x (CD-924E), 32x (CD-932E), 36x (CD-936E)
          Formats Supported CD-DA, CD-ROM (mode 1 & Mode 2), CD-XA
          Read              (mode2 form 1 & 2), CD-I, Photo-CD,
                            CD-Extra, CD-RW, CD-WO (CD-932E & CD-936E
                            only)

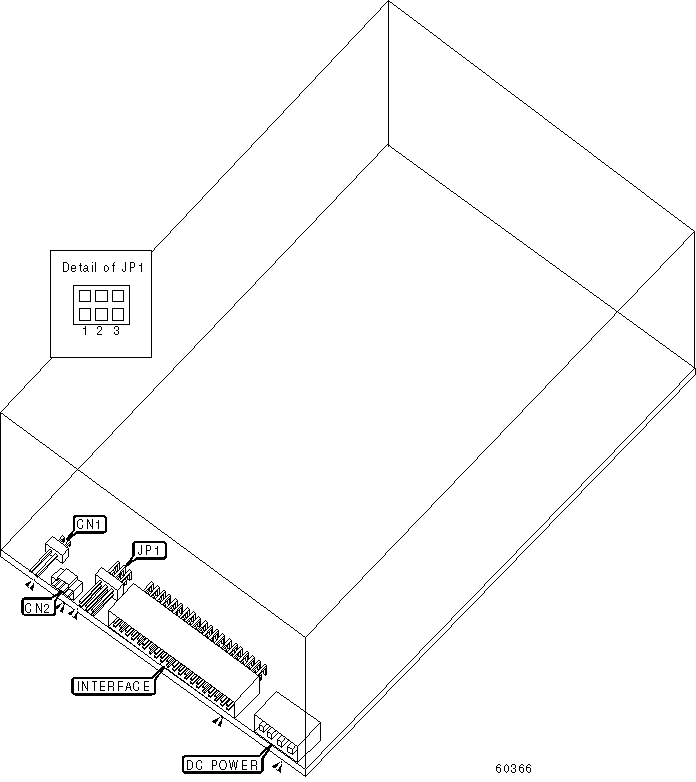

          View              Top

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Function        | Label |     Function      | Label |
          |------------------------+-------+-------------------+-------|
          | Digital audio line out |  CN1  | Analog audio line |  CN2  |
          |                        |       | out               |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     ATAPI MASTER/SLAVE                     |
          |------------------------------------------------------------|
          |             Setting             | JP1/1  | JP1/2  | JP1/3  |
          |---------------------------------+--------+--------+--------|
          | Master/Slave determined by      | Closed |  Open  |  Open  |
          | Cable Select                    |        |        |        |
          |---------------------------------+--------+--------+--------|
          | Single drive only               |  Open  |  Open  | Closed |
          |---------------------------------+--------+--------+--------|
          | Master in two drive system      |  Open  |  Open  | Closed |
          |---------------------------------+--------+--------+--------|
          | Slave in two drive system       |  Open  | Closed |  Open  |
          +------------------------------------------------------------+
