       # ACER, INC.

          24X MAX. SPEED CD-ROM

          Device Type       CD-ROM
          Interface         ATAPI
          Spin Rate         24x
          (Read/Write)
          Formats Supported CD-XA, CD-DA, CD-I/FMV, CD-ROM (Mode 1 &
          Read              Mode 2), Photo-CD(single & multisession),
                            Video CD, Red & Yellow Book, CD-Plus,
                            CD-Extra, I-trax, Pre-gap CD
          View              Top

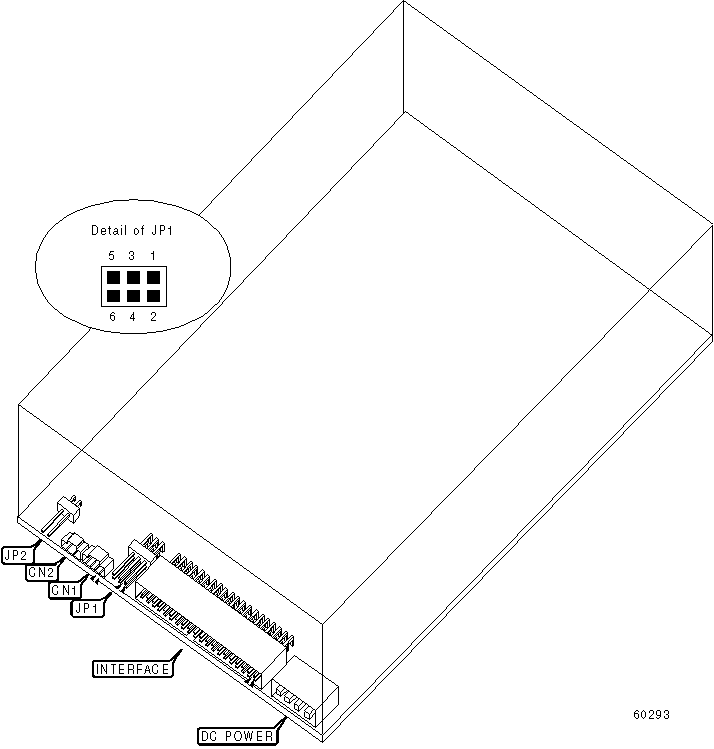

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Function       | Label |       Function       | Label |
          |---------------------+-------+----------------------+-------|
          | Audio out connector |  CN1  | Digital audio output |  CN2  |
          |                     |       | connector            |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Setting               | Label |   Position   |
          |-------------------------------------+-------+--------------|
          | » | Factory configured – do not     |  JP2  | Unidentified |
          |   | alter. (Reserved for testing)   |       |              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     ATAPI MASTER/SLAVE                     |
          |------------------------------------------------------------|
          |                Setting                 |        JP1        |
          |----------------------------------------+-------------------|
          | Drive is master                        | Pins 1 & 2 closed |
          |----------------------------------------+-------------------|
          | Drive is slave                         | Pins 3 & 4 closed |
          |----------------------------------------+-------------------|
          | Master/slave determined by cable       | Pins 5 & 6 closed |
          | select                                 |                   |
          +------------------------------------------------------------+
