       # SEAGATE TECHNOLOGY, INC.

          HORNET 20 STT220000N-RCFT

          Device Type             Internal Tape Drive
          Interface               SCSI-2
          Format                  TRAVAN TR-2
          Sustained Transfer Rate 2,000 KBPS
          Size                    5.25 in. half height

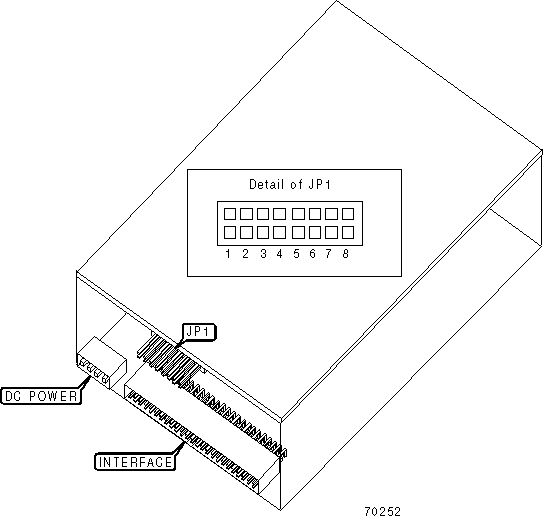

          View                    Bottom

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Setting               | Label |   Position   |
          |-------------------------------------+-------+--------------|
          | » | Termination power enabled       | JP1/1 |    Closed    |
          |---+---------------------------------+-------+--------------|
          |   | Termination power disabled      | JP1/1 |     Open     |
          |---+---------------------------------+-------+--------------|
          | » | Termination enabled             | JP1/2 |    Closed    |
          |---+---------------------------------+-------+--------------|
          |   | Termination disabled            | JP1/2 |     Open     |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     | JP1/3 | Unidentified |
          |   | alter                           |       |              |
          |---+---------------------------------+-------+--------------|
          | » | Factory configured - do not     | JP1/4 | Unidentified |
          |   | alter                           |       |              |
          |---+---------------------------------+-------+--------------|
          | » | Parity check disabled           | JP1/5 |    Closed    |
          |---+---------------------------------+-------+--------------|
          |   | Parity check enabled            | JP1/5 |     Open     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      DRIVE SELECT ID                       |
          |------------------------------------------------------------|
          |   Drive ID    |    JP1/6     |    JP1/7     |    JP1/8     |
          |---------------+--------------+--------------+--------------|
          |       0       |     Open     |     Open     |     Open     |
          |---------------+--------------+--------------+--------------|
          |       1       |     Open     |     Open     |    Closed    |
          |---------------+--------------+--------------+--------------|
          |       2       |     Open     |    Closed    |     Open     |
          |---------------+--------------+--------------+--------------|
          |       3       |     Open     |    Closed    |    Closed    |
          |---------------+--------------+--------------+--------------|
          |       4       |    Closed    |     Open     |     Open     |
          |---------------+--------------+--------------+--------------|
          |       5       |    Closed    |     Open     |    Closed    |
          |---------------+--------------+--------------+--------------|
          |       6       |    Closed    |    Closed    |     Open     |
          |---------------+--------------+--------------+--------------|
          |       7       |    Closed    |    Closed    |    Closed    |
          +------------------------------------------------------------+
