       # SEAGATE TECHNOLOGY, INC.

          PEREGRINE 4586NP

          Device Type             Internal Tape Drive
          Interface               SCSI-2
          Format                  DDS-2, DDS-DC
          Sustained Transfer Rate 400 KBPS (compressed 800 KBPS)
          Size                    5.25 in. half height

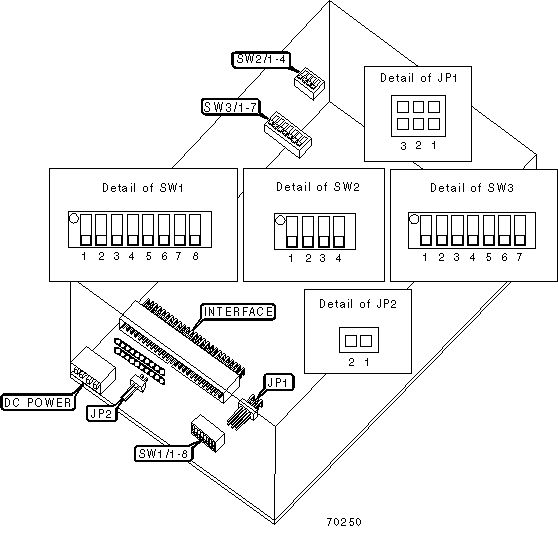

          View                    Top

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                 Setting                 | Label | Position |
          |-----------------------------------------+-------+----------|
          | » | Termination disabled                |  JP2  |   Open   |
          |---+-------------------------------------+-------+----------|
          |   | Termination enabled                 |  JP2  |  Closed  |
          |---+-------------------------------------+-------+----------|
          | » | All mode enabled                    | SW1/4 |    On    |
          |---+-------------------------------------+-------+----------|
          |   | MRS mode enabled                    | SW1/4 |   Off    |
          |---+-------------------------------------+-------+----------|
          | » | Parity check disabled               | SW1/5 |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | Parity check enabled                | SW1/5 |    On    |
          |---+-------------------------------------+-------+----------|
          | » | DDS-DC pass through mode enabled    | SW1/6 |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | DDS pass through mode enabled       | SW1/6 |    On    |
          |---+-------------------------------------+-------+----------|
          | » | Factory configured - do not alter   | SW1/7 | Reserved |
          |---+-------------------------------------+-------+----------|
          | » | Self test disabled                  | SW1/8 |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | Self test enabled                   | SW1/8 |    On    |
          |---+-------------------------------------+-------+----------|
          | » | Drive mounted horizontaly           | SW2/1 |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | Drive mounted verticaly             | SW2/1 |    On    |
          |---+-------------------------------------+-------+----------|
          | » | Automatic insertion of first        | SW2/2 |    On    |
          |   | cartridge enabled                   |       |          |
          |---+-------------------------------------+-------+----------|
          |   | Automatic insertion of first        | SW2/2 |   Off    |
          |   | cartridge disabled                  |       |          |
          |---+-------------------------------------+-------+----------|
          | » | Factory configured - do not alter   | SW2/3 | Reserved |
          |---+-------------------------------------+-------+----------|
          | » | Factory configured - do not alter   | SW2/4 | Reserved |
          |---+-------------------------------------+-------+----------|
          | » | Continuous cycle disabled           | SW3/3 |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | Continuous cycle enabled            | SW3/3 |    On    |
          |---+-------------------------------------+-------+----------|
          | » | Display intensity light             | SW3/4 |    On    |
          |---+-------------------------------------+-------+----------|
          |   | Display intensity normal            | SW3/4 |   Off    |
          |---+-------------------------------------+-------+----------|
          | » | Self-test sequence disabled         | SW3/5 |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | Self-test sequence enabled          | SW3/5 |    On    |
          |---+-------------------------------------+-------+----------|
          | » | Factory configured - do not alter   | SW3/6 | Reserved |
          |---+-------------------------------------+-------+----------|
          | » | Factory configured - do not alter   | SW3/7 | Reserved |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 EXTERNAL SCSI ID SELECTION                 |
          |------------------------------------------------------------|
          |     SCSI ID      |      JP1/1      |   JP1/2   |   JP1/3   |
          |------------------+-----------------+-----------+-----------|
          | »      |    0    |       Off       |    Off    |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    1    |       Off       |    Off    |    On     |
          |--------+---------+-----------------+-----------+-----------|
          |        |    2    |       Off       |    On     |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    3    |       Off       |    On     |    On     |
          |--------+---------+-----------------+-----------+-----------|
          |        |    4    |       On        |    Off    |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    5    |       On        |    Off    |    On     |
          |--------+---------+-----------------+-----------+-----------|
          |        |    6    |       On        |    On     |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    7    |       On        |    On     |    On     |
          |------------------------------------------------------------|
          | Note: If SCSI ID is set using SW1/1 - SW1/3, then the      |
          | external SCSI ID (JP1) must be set to 0.                   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     SCSI ID SELECTION                      |
          |------------------------------------------------------------|
          |     SCSI ID      |      SW1/1      |   SW1/2   |   SW1/3   |
          |------------------+-----------------+-----------+-----------|
          | »      |    0    |       Off       |    Off    |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    1    |       Off       |    Off    |    On     |
          |--------+---------+-----------------+-----------+-----------|
          |        |    2    |       Off       |    On     |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    3    |       Off       |    On     |    On     |
          |--------+---------+-----------------+-----------+-----------|
          |        |    4    |       On        |    Off    |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    5    |       On        |    Off    |    On     |
          |--------+---------+-----------------+-----------+-----------|
          |        |    6    |       On        |    On     |    Off    |
          |--------+---------+-----------------+-----------+-----------|
          |        |    7    |       On        |    On     |    On     |
          |------------------------------------------------------------|
          | Note: If SCSI ID is set using SW1/1 - SW1/3, then the      |
          | external SCSI ID (JP1) must be set to 0.                   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     LANGUAGE SELECTION                     |
          |------------------------------------------------------------|
          |        Language        |      SW3/1      |      SW3/2      |
          |------------------------+-----------------+-----------------|
          | » | English            |       On        |       Off       |
          |---+--------------------+-----------------+-----------------|
          |   | French             |       Off       |       On        |
          |---+--------------------+-----------------+-----------------|
          |   | German             |       Off       |       Off       |
          |---+--------------------+-----------------+-----------------|
          |   | Spanish            |       On        |       On        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              MANUFACTURERS RECOMMENDED MEDIA               |
          |------------------------------------------------------------|
          |          Tape           | Capacity Without | Capacity With |
          |                         |   Compression    |  Compression  |
          |-------------------------+------------------+---------------|
          | 90 meter DDS-2 DAT      |      24 GB       |     48 GB     |
          | cartridge               |                  |               |
          |-------------------------+------------------+---------------|
          | 120 meter DDS-2 DAT     |      48 GB       |     96 GB     |
          | cartridge               |                  |               |
          +------------------------------------------------------------+
