       # UNICOM ELECTRIC, INC.

          ITR-1110

          NIC Type         Token Ring
          Transfer Rate    4/16Mbps
          Data Bus         8-bit ISA
          Topology         Token ring
          Wiring Type      Shielded twisted pair
          Boot ROM         Available

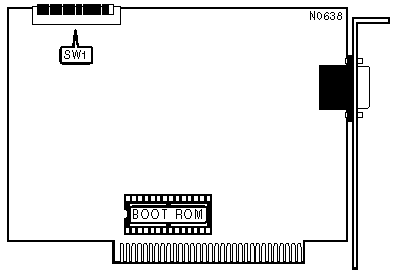

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                      BOOT ROM ADDRESS                      |
          |------------------------------------------------------------|
          |    Address    | SW1/1 | SW1/2 | SW1/3 |SW1/4 |SW1/5 |SW1/6 |
          |---------------+-------+-------+-------+------+------+------|
          | |C0000-C1FFFh |  Off  |  On   |  On   |  On  |  On  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |C2000-C3FFFh |  Off  |  On   |  On   |  On  |  On  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |C4000-C5FFFh |  Off  |  On   |  On   |  On  | Off  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |C6000-C7FFFh |  Off  |  On   |  On   |  On  | Off  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |C8000-C9FFFh |  Off  |  On   |  On   | Off  |  On  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |CA000-CBFFFh |  Off  |  On   |  On   | Off  |  On  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          |»|CC000-CDFFFh |  Off  |  On   |  On   | Off  | Off  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |CE000-CFFFFh |  Off  |  On   |  On   | Off  | Off  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |D0000-D1FFFh |  Off  |  On   |  Off  |  On  |  On  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |D2000-D3FFFh |  Off  |  On   |  Off  |  On  |  On  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |D4000-D5FFFh |  Off  |  On   |  Off  |  On  | Off  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |D6000-D7FFFh |  Off  |  On   |  Off  |  On  | Off  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |D8000-D9FFFh |  Off  |  On   |  Off  | Off  |  On  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |DA000-DBFFFh |  Off  |  On   |  Off  | Off  |  On  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          |»|DC000-DDFFFh |  Off  |  On   |  Off  | Off  | Off  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |DE000-DFFFFh |  Off  |  On   |  Off  | Off  | Off  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |E0000-E1FFFh |  Off  |  Off  |  On   |  On  |  On  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |E2000-E3FFFh |  Off  |  Off  |  On   |  On  |  On  | Off  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |E4000-E5FFFh |  Off  |  On   |  Off  |  On  | Off  |  On  |
          |-+-------------+-------+-------+-------+------+------+------|
          | |E6000-E7FFFh |  Off  |  Off  |  On   |  On  | Off  | Off  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                BOOT ROM ADDRESS (CONTINUED)                |
          |------------------------------------------------------------|
          |   Address    | SW1/1  | SW1/2 | SW1/3 |SW1/4 |SW1/5 |SW1/6 |
          |--------------+--------+-------+-------+------+------+------|
          | E8000-E9FFFh |  Off   |  Off  |  On   | Off  |  On  |  On  |
          |--------------+--------+-------+-------+------+------+------|
          | EA000-EBFFFh |  Off   |  Off  |  On   | Off  |  On  | Off  |
          |--------------+--------+-------+-------+------+------+------|
          | EC000-EDFFFh |  Off   |  Off  |  On   | Off  | Off  |  On  |
          |--------------+--------+-------+-------+------+------+------|
          | EE000-EFFFFh |  Off   |  Off  |  On   | Off  | Off  | Off  |
          |--------------+--------+-------+-------+------+------+------|
          | F0000-F1FFFh |  Off   |  Off  |  Off  |  On  |  On  |  On  |
          |--------------+--------+-------+-------+------+------+------|
          | F2000-F3FFFh |  Off   |  Off  |  Off  |  On  |  On  | Off  |
          |--------------+--------+-------+-------+------+------+------|
          | F4000-F5FFFh |  Off   |  Off  |  Off  |  On  | Off  |  On  |
          |--------------+--------+-------+-------+------+------+------|
          | F6000-F7FFFh |  Off   |  Off  |  Off  | Off  |  On  | Off  |
          |--------------+--------+-------+-------+------+------+------|
          | F8000-F9FFFh |  Off   |  Off  |  Off  | Off  |  On  |  On  |
          |--------------+--------+-------+-------+------+------+------|
          | FA000-FBFFFh |  Off   |  Off  |  Off  | Off  |  On  | Off  |
          |--------------+--------+-------+-------+------+------+------|
          | FC000-FDFFFh |  Off   |  Off  |  Off  | Off  | Off  |  On  |
          |--------------+--------+-------+-------+------+------+------|
          | FE000-FFFFFh |  Off   |  Off  |  Off  | Off  | Off  | Off  |
          |------------------------------------------------------------|
          |Note:CC000h or DC000h are the recommended default settings. |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     INTERRUPT REQUEST                      |
          |------------------------------------------------------------|
          |        IRQ         |       SW1/7       |       SW1/8       |
          |--------------------+-------------------+-------------------|
          | » |       2        |        On         |        On         |
          |---+----------------+-------------------+-------------------|
          |   |       3        |        On         |        Off        |
          |---+----------------+-------------------+-------------------|
          |   |       6        |        Off        |        On         |
          |---+----------------+-------------------+-------------------|
          |   |       7        |        Off        |        Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      I/O BASE ADDRESS                      |
          |------------------------------------------------------------|
          |             Address              |          SW1/9          |
          |----------------------------------+-------------------------|
          | » |           Primary            |           On            |
          |---+------------------------------+-------------------------|
          |   |          Secondary           |           Off           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  SHARED RAM CONFIGURATION                  |
          |------------------------------------------------------------|
          |          Size           |      SW1/10      |    SW1/11     |
          |-------------------------+------------------+---------------|
          |          |     8KB      |        On        |      On       |
          |----------+--------------+------------------+---------------|
          | »        |     16KB     |       Off        |      On       |
          |----------+--------------+------------------+---------------|
          |          |     32KB     |        On        |      Off      |
          |----------+--------------+------------------+---------------|
          |          |     64KB     |       Off        |      Off      |
          |------------------------------------------------------------|
          | Note:This setting configures how much system memory the    |
          | card will use.                                             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       NETWORK SPEED                        |
          |------------------------------------------------------------|
          |                 Speed                 |       SW1/12       |
          |---------------------------------------+--------------------|
          |                |        4Mbps         |         On         |
          |----------------+----------------------+--------------------|
          | »              |        16Mbps        |        Off         |
          |------------------------------------------------------------|
          | Note:All cards on a segment must have this option set the  |
          | same.                                                      |
          +------------------------------------------------------------+
