       # TRENDWARE INTERNATIONAL, INC.

          TOKEN-16

          NIC Type:           Token-Ring
          Transfer Rate:      4/16Mbps
          Data Bus:           16-bit ISA
          Topology:           Ring
          Wiring Type         AUI transceiver via DB-15

                              Shielded twisted pair

                              Unshielded twisted pair
          Boot ROM            Available

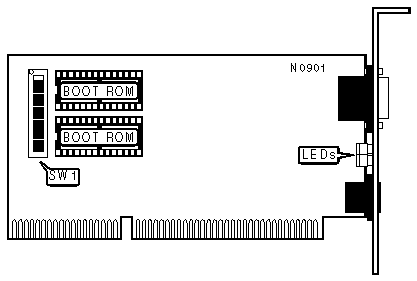

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                      BOOT ROM ADDRESS                      |
          |------------------------------------------------------------|
          |  Address   | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
          |------------+-------+-------+-------+-------+-------+-------|
          | » | C8000h |  Off  |  On   |  On   |  Off  |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C0000h |  Off  |  On   |  On   |  On   |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C2000h |  Off  |  On   |  On   |  On   |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C4000h |  Off  |  On   |  On   |  On   |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C6000h |  Off  |  On   |  On   |  On   |  Off  |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C8000h |  Off  |  On   |  On   |  Off  |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | CA000h |  Off  |  On   |  On   |  Off  |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | CC000h |  Off  |  On   |  On   |  Off  |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | CE000h |  Off  |  On   |  On   |  Off  |  Off  |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D0000h |  Off  |  On   |  Off  |  On   |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D2000h |  Off  |  On   |  Off  |  On   |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D4000h |  Off  |  On   |  Off  |  On   |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D6000h |  Off  |  On   |  Off  |  On   |  Off  |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D8000h |  Off  |  On   |  Off  |  Off  |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | DA000h |  Off  |  On   |  Off  |  Off  |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | DC000h |  Off  |  On   |  Off  |  Off  |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | DE000h |  Off  |  On   |  Off  |  Off  |  Off  |  Off  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      INTERRUPT SELECT                      |
          |------------------------------------------------------------|
          |         IRQ          |      SW1/7       |      SW1/8       |
          |----------------------+------------------+------------------|
          | » |       IRQ2       |        On        |        On        |
          |---+------------------+------------------+------------------|
          |   |       IRQ3       |        On        |       Off        |
          |---+------------------+------------------+------------------|
          |   |       IRQ7       |       Off        |       Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             PRIMARY/SECONDARY ADAPTER SETTING              |
          |------------------------------------------------------------|
          |                Setting                |       SW1/9        |
          |---------------------------------------+--------------------|
          | » |  Token-16 is the primary adapter  |        Off         |
          |---+-----------------------------------+--------------------|
          |   | Token-16 is the secondary adapter |         On         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      SHARED RAM SIZE                       |
          |------------------------------------------------------------|
          |       Setting       |      SW1/10       |      SW1/11      |
          |---------------------+-------------------+------------------|
          | » |      16KB       |        Off        |        On        |
          |---+-----------------+-------------------+------------------|
          |   |       8KB       |        On         |        On        |
          |---+-----------------+-------------------+------------------|
          |   |      32KB       |        On         |       Off        |
          |---+-----------------+-------------------+------------------|
          |   |      64KB       |        Off        |       Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DATA TRANSFER RATE                     |
          |------------------------------------------------------------|
          |              RATE              |          SW1/12           |
          |--------------------------------+---------------------------|
          | » |           4Mbps            |            On             |
          |---+----------------------------+---------------------------|
          |   |           16Mbps           |            Off            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      DIAGNOSTIC LEDS                       |
          |------------------------------------------------------------|
          |    Color    |   Status    |           Condition            |
          |-------------+-------------+--------------------------------|
          |    Amber    |     On      |    4Mbps data rate enabled     |
          |-------------+-------------+--------------------------------|
          |    Green    |     On      |    16Mbps data rate enabled    |
          +------------------------------------------------------------+
