       # PROTEON, INC.

          PRONET-4/16 MODELP1393PLUS-IA

          Card Type            Token Ring
          Data Bus             16-bit ISA
          Maximum Network Rate 16Mbps
          Topology             Ring
          Wiring Type          Shielded twisted pair
          Boot ROM             Not Available

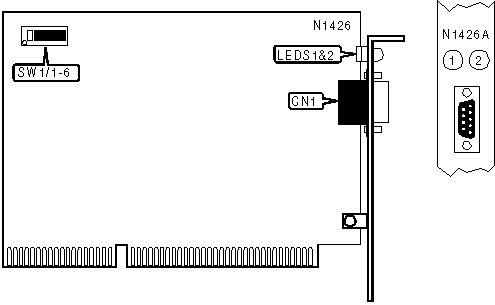

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |           Function            |           Label            |
          |-------------------------------+----------------------------|
          | Shielded twisted pair         |            CN1             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                 Setting                 | Label | Position |
          |-----------------------------------------+-------+----------|
          | Factory configured -do not alter        | SW1/1 |    On    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      BASE I/O ADDRESS                      |
          |------------------------------------------------------------|
          | Setting  |  SW1/2  |  SW1/3  |  SW1/4  |  SW1/5  |  SW1/6  |
          |----------+---------+---------+---------+---------+---------|
          |   0A20   |   On    |   On    |   On    |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   0E20   |   Off   |   On    |   On    |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   1A20   |   On    |   Off   |   On    |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   1E20   |   Off   |   Off   |   On    |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   2A20   |   On    |   On    |   Off   |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   2E20   |   Off   |   On    |   Off   |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   3A20   |   On    |   Off   |   Off   |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   3E20   |   Off   |   Off   |   Off   |   On    |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   4A20   |   On    |   On    |   On    |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   4E20   |   Off   |   On    |   On    |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   5A20   |   On    |   Off   |   On    |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   5E20   |   Off   |   Off   |   On    |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   6A20   |   On    |   On    |   Off   |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   6E20   |   Off   |   On    |   Off   |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   7A20   |   On    |   Off   |   Off   |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   7E20   |   Off   |   Off   |   Off   |   Off   |   On    |
          |----------+---------+---------+---------+---------+---------|
          |   8A20   |   On    |   On    |   On    |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   8E20   |   Off   |   On    |   On    |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   9A20   |   On    |   Off   |   On    |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   9E20   |   Off   |   Off   |   On    |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   AA20   |   On    |   On    |   Off   |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   AE20   |   Off   |   On    |   Off   |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   BA20   |   On    |   Off   |   Off   |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   BE20   |   Off   |   Off   |   Off   |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   CA20   |   On    |   On    |   On    |   Off   |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   CE20   |   Off   |   On    |   On    |   On    |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   DA20   |   On    |   Off   |   On    |   Off   |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   DE20   |   Off   |   Off   |   On    |   Off   |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   EA20   |   On    |   On    |   Off   |   Off   |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   EE20   |   Off   |   On    |   Off   |   Off   |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   FA20   |   On    |   Off   |   Off   |   Off   |   Off   |
          |----------+---------+---------+---------+---------+---------|
          |   FE20   |   Off   |   Off   |   Off   |   Off   |   Off   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  | Color  | Status |             Condition             |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |   On   |           Data is being           |
          |      |        |        |       transmitted/received        |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |  Off   |         Data is not being         |
          |      |        |        |       transmitted/received        |
          |------+--------+--------+-----------------------------------|
          | LED2 | Yellow |   On   |    Network connection is good     |
          |------+--------+--------+-----------------------------------|
          | LED2 | Yellow |  Off   |   Network connection is broken    |
          +------------------------------------------------------------+
