       # PROXIM, INC.

          RANGELAN/ISA

          NIC Type         CSMA/CA
          Transfer Rate    242Kbps
          Data Bus         16-bit ISA
          Topology         Star
          Output Power     100mW
          Frequency Band   902 - 928MHz (Three Channels)
          Range            "Several hundred feet" inside a building

                           Up to 800 feet outside of a building
          Boot ROM         Not available

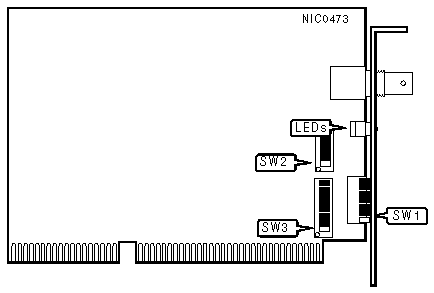

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                      I/O BASE ADDRESS                      |
          |------------------------------------------------------------|
          | Address | SW1/1 | SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |
          |---------+-------+-------+------+------+------+------+------|
          |  | 100h |  Off  |  Off  | Off  | Off  | Off  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 120h |  Off  |  Off  |  On  | Off  | Off  |  On  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 140h |  Off  |  Off  | Off  |  On  | Off  |  On  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 218h |  On   |  On   | Off  | Off  | Off  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |» | 270h |  Off  |  On   |  On  |  On  | Off  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 280h |  Off  |  Off  | Off  | Off  |  On  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 290h |  Off  |  On   | Off  | Off  | Off  |  On  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 298h |  On   |  On   | Off  | Off  |  On  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 2A0h |  Off  |  Off  |  On  | Off  |  On  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 2A8h |  On   |  Off  |  On  | Off  |  On  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 2E0h |  Off  |  Off  |  On  |  On  |  On  | Off  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 300h |  Off  |  Off  | Off  | Off  | Off  |  On  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 358h |  On   |  On   | Off  |  On  | Off  |  On  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 360h |  Off  |  Off  |  On  |  On  | Off  |  On  |  On  |
          |--+------+-------+-------+------+------+------+------+------|
          |  | 368h |  On   |  Off  |  On  |  On  | Off  |  On  |  On  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        DMA CHANNEL                         |
          |------------------------------------------------------------|
          |  Channel  | SW2/1  | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
          |-----------+--------+-------+-------+-------+-------+-------|
          |   | DMA0  |   On   |  On   |  Off  |  Off  |  Off  |  Off  |
          |---+-------+--------+-------+-------+-------+-------+-------|
          | » | DMA1  |  Off   |  Off  |  On   |  On   |  Off  |  Off  |
          |---+-------+--------+-------+-------+-------+-------+-------|
          |   | DMA2  |  Off   |  Off  |  Off  |  Off  |  On   |  On   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     INTERRUPT REQUEST                      |
          |------------------------------------------------------------|
          |  IRQ   |SW3/1 |SW3/2 |SW3/3 |SW3/4 |SW3/5|SW3/6|SW3/7|SW3/8|
          |--------+------+------+------+------+-----+-----+-----+-----|
          | | IRQ3 |  On  | Off  | Off  | Off  | Off | Off | Off | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          | | IRQ4 | Off  |  On  | Off  | Off  | Off | Off | Off | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          | | IRQ5 | Off  | Off  |  On  | Off  | Off | Off | Off | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          | | IRQ7 | Off  | Off  | Off  |  On  | Off | Off | Off | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          | |IRQ10 | Off  | Off  | Off  | Off  | On  | Off | Off | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          | |IRQ11 | Off  | Off  | Off  | Off  | Off | On  | Off | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          | |IRQ12 | Off  | Off  | Off  | Off  | Off | Off | On  | Off |
          |-+------+------+------+------+------+-----+-----+-----+-----|
          |»|IRQ15 | Off  | Off  | Off  | Off  | Off | Off | Off | On  |
          +------------------------------------------------------------+

 (IMG) IMG 2


          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          |  LED   |  Color  | Status  |           Condition           |
          |--------+---------+---------+-------------------------------|
          |  LED1  | Yellow  |   On    |   Data is being transmitted   |
          |--------+---------+---------+-------------------------------|
          |  LED1  | Yellow  |   Off   | Data is not being transmitted |
          |--------+---------+---------+-------------------------------|
          |  LED2  |  Green  |   On    |    Data is being received     |
          |--------+---------+---------+-------------------------------|
          |  LED2  |  Green  |   Off   |  Data is not being received   |
          +------------------------------------------------------------+
