# PROTEON, INC.
PRONET-10 P1308
NIC Type Token Ring
Transfer Rate 4/16Mbps
Data Bus 16-bit ISA
Topology Star
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15 port
Boot ROM Available

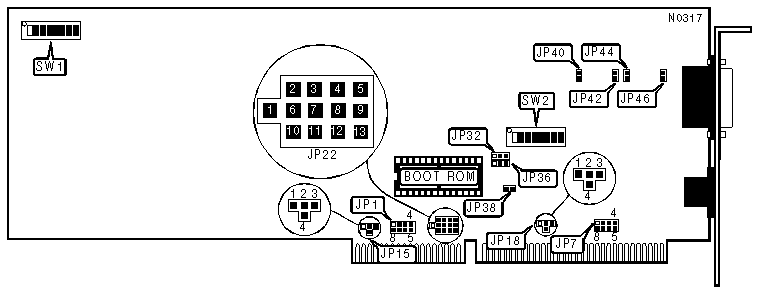

(IMG) IMG 1
+------------------------------------------------------------+
| NODE ADDRESS |
|------------------------------------------------------------|
|Node |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8|
|-----+------+------+------+------+------+------+------+-----|
| 0 | - | - | - | - | - | - | - | - |
|-----+------+------+------+------+------+------+------+-----|
| 1 | Off | On | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 2 | On | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 3 | Off | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 4 | On | On | Off | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 251 | Off | Off | On | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 252 | On | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 253 | Off | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 254 | On | Off | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
|Note:Node address 0 is used for messaging between nodes and |
|must not be used. |
| |
| A total of 255 node address settings are available. The |
| switches are a binary representation of the decimal node |
| addresses. Switch 1 is the Least Significant Bit and |
| switch 8 is the Most Significant Bit. The switches have |
| the following decimal values: switch 1=1, 2=2, 3=4, 4=8, |
| 5=16, 6=32, 7=64, 8=128. Turn off the switches and add the|
| values of the off switches to obtain the correct node |
| address. (On=0, off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 16-BIT DMA CHANNEL |
|------------------------------------------------------------|
| Channel | JP1 | JP15 |
|--------------+-------------------------+-------------------|
| » | DMA5 | Pins 3 & 4 and 5 & 6 | Pins 2 & 3 closed |
| | | closed | |
|---+----------+-------------------------+-------------------|
| | DMA6 | Pins 3 & 4 and 2 & 7 | Pins 2 & 4 closed |
| | | closed | |
|---+----------+-------------------------+-------------------|
| | DMA7 | Pins 3 & 4 and 1 & 8 | Pins 1 & 2 closed |
| | | closed | |
|---+----------+-------------------------+-------------------|
| | Disabled | Open | Open |
|------------------------------------------------------------|
| Note:For use in an AT-class machine only. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 8-BIT DMA CHANNEL |
|------------------------------------------------------------|
| Channel | JP7 | JP18 |
|----------------+----------------------+--------------------|
| » | DMA1 | Pins 3 & 4 and 2 & 7 | Pins 1 & 2 closed |
| | | closed | |
|----+-----------+----------------------+--------------------|
| | DMA2 | Pins 3 & 4 and 1 & 8 | Pins 2 & 3 closed |
| | | closed | |
|----+-----------+----------------------+--------------------|
| | DMA3 | Pins 3 & 4 and 5 & 6 | Pins 2 & 4 closed |
| | | closed | |
|----+-----------+----------------------+--------------------|
| | Disabled | Open | Open |
|------------------------------------------------------------|
| Note:Can be used in either a PC/XT-class machine or an |
| AT-class machine. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP22 |
|----------------------------+-------------------------------|
| » | 2 | Pins 2 & 6 closed |
|---+------------------------+-------------------------------|
| | 3 | Pins 5 & 9 closed |
|---+------------------------+-------------------------------|
| | 4 | Pins 4 & 8 closed |
|---+------------------------+-------------------------------|
| | 5 | Pins 3 & 7 closed |
|---+------------------------+-------------------------------|
| | 10 | Pins 9 & 13 closed |
|---+------------------------+-------------------------------|
| | 11 | Pins 8 & 12 closed |
|---+------------------------+-------------------------------|
| | 12 | Pins 7 & 11 closed |
|---+------------------------+-------------------------------|
| | 14 | Pins 1 & 6 closed |
|---+------------------------+-------------------------------|
| | 15 | Pins 6 & 10 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COMPATIBILITY MODE |
|------------------------------------------------------------|
| Setting | JP32 | JP36 |
|------------------------------+--------------+--------------|
| » | Compatibility mode | Pins 1 & 2 | Pins 1 & 2 |
| | enabled | closed | closed |
|------+-----------------------+--------------+--------------|
| | Extended mode enabled | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
|------------------------------------------------------------|
| Note:Extended mode provides 16-bit data transfers and |
| hardware checksums in an AT-class machine when the card is |
| installed in a 16-bit slot. When the card is installed in |
| an 8-bit slot, extended mode only provides hardware |
| checksums. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP38 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP40 | JP42 | JP44 | JP46 |
|------------------------+--------+--------+--------+--------|
| Unshielded twisted | Closed | Closed | Closed | Closed |
| pair | | | | |
|------------------------+--------+--------+--------+--------|
| AUI transceiver via | Open | Open | Open | Open |
| DB-15 port | | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 |
|----------------+----------+----------+----------+----------|
| | C0000h | On | On | On | On |
|---+------------+----------+----------+----------+----------|
| | C4000h | On | On | On | Off |
|---+------------+----------+----------+----------+----------|
| | C8000h | On | On | Off | On |
|---+------------+----------+----------+----------+----------|
| | CC000h | On | On | Off | Off |
|---+------------+----------+----------+----------+----------|
| | D0000h | On | Off | On | On |
|---+------------+----------+----------+----------+----------|
| | D4000h | On | Off | On | Off |
|---+------------+----------+----------+----------+----------|
| » | D8000h | On | Off | Off | On |
|---+------------+----------+----------+----------+----------|
| | DC000h | On | Off | Off | Off |
|---+------------+----------+----------+----------+----------|
| | E0000h | Off | On | On | On |
|---+------------+----------+----------+----------+----------|
| | E4000h | Off | On | On | Off |
|---+------------+----------+----------+----------+----------|
| | E8000h | Off | On | Off | On |
|---+------------+----------+----------+----------+----------|
| | EC000h | Off | On | Off | Off |
|---+------------+----------+----------+----------+----------|
| | F0000h | Off | Off | On | On |
|---+------------+----------+----------+----------+----------|
| | F4000h | Off | Off | On | Off |
|---+------------+----------+----------+----------+----------|
| | F8000h | Off | Off | Off | On |
|---+------------+----------+----------+----------+----------|
| | FC000h | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW2/5 | SW2/6 | SW2/7 | SW2/8 |
|-------------+-----------+-----------+-----------+----------|
| 300h 1 | On | On | On | On |
|-------------+-----------+-----------+-----------+----------|
| 308h | On | On | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 310h 1 | On | On | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 318h | On | On | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 320h 1 | On | Off | On | On |
|-------------+-----------+-----------+-----------+----------|
| 328h | On | Off | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 330h 1 | On | Off | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 338h | On | Off | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 340h 1 | Off | On | On | On |
|-------------+-----------+-----------+-----------+----------|
| 348h | Off | On | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 350h 1 | Off | On | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 358h | Off | On | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 360h 1 | Off | Off | On | On |
|-------------+-----------+-----------+-----------+----------|
| 368h | Off | Off | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 370h 1 | Off | Off | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 378h | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: Use any of the above settings when compatibility |
| mode (JP32 & JP36) is enabled. |
| |
| Note 1 :Use only these settings when extended mode (JP32 & |
| JP36) is enabled. |
+------------------------------------------------------------+
