       # PURE DATA LTD.

          PDI9025-16

          NIC Type         Token-Ring
          Transfer Rate    4/16Mbps
          Data Bus         16-bit ISA
          Topology         Ring
          Wiring Type      Shielded/Unshielded twisted pair
          Boot ROM         Available

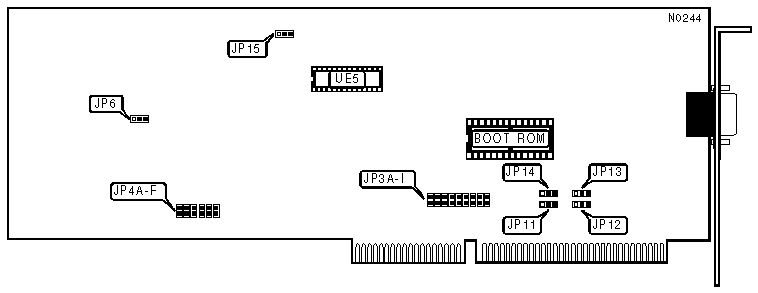

 (IMG) IMG 1


       +--------------------------------------------------------------------+
       |                         INTERRUPT REQUEST                          |
       |--------------------------------------------------------------------|
       | IRQ | JP3A | JP3B | JP3C | JP3D | JP3E | JP3F | JP3G | JP3H | JP3I |
       |-----+------+------+------+------+------+------+------+------+------|
       | | 3 |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | | 4 | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | | 5 | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | | 6 | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | | 7 | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       |»|2/9| Open | Open | Open | Open | Open |Closed| Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | |10 | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | |11 | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
       |-+---+------+------+------+------+------+------+------+------+------|
       | |12 | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
       +--------------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        DMA CHANNEL                         |
          |------------------------------------------------------------|
          | Channel |  JP4A  |  JP4B  |  JP4C  | JP4D  | JP4E  | JP4F  |
          |---------+--------+--------+--------+-------+-------+-------|
          |» | DMA5 |  Open  |  Open  | Closed | Open  | Open  |Closed |
          |--+------+--------+--------+--------+-------+-------+-------|
          |  | DMA6 |  Open  | Closed |  Open  | Open  |Closed | Open  |
          |--+------+--------+--------+--------+-------+-------+-------|
          |  | DMA7 | Closed |  Open  |  Open  |Closed | Open  | Open  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        CARD TIMING                         |
          |------------------------------------------------------------|
          |                Setting                 |        JP6        |
          |----------------------------------------+-------------------|
          | » | Oscillator select internal (6MHz)  | Pins 2 & 3 Closed |
          |---+------------------------------------+-------------------|
          |   |  Oscillator select external (Host  | Pins 1 & 2 Closed |
          |   |      bus speed of 8 or 10MHz)      |                   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       BOOT ROM SIZE                        |
          |------------------------------------------------------------|
          |     ROM size     |        JP11        |        JP12        |
          |------------------+--------------------+--------------------|
          | » |    8/16KB    | Pins 2 & 3 Closed  | Pins 2 & 3 Closed  |
          |---+--------------+--------------------+--------------------|
          |   |     32KB     | Pins 1 & 2 Closed  | Pins 2 & 3 Closed  |
          |---+--------------+--------------------+--------------------|
          |   |     64KB     | Pins 1 & 2 Closed  | Pins 1 & 2 Closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                          BOOT ROM                          |
          |------------------------------------------------------------|
          |          Setting           |             JP13              |
          |----------------------------+-------------------------------|
          |          Disabled          |       Pins 2 & 3 Closed       |
          |----------------------------+-------------------------------|
          |          Enabled           |       Pins 1 & 2 Closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               ALTERNATE/PRIMARY CARD SELECT                |
          |------------------------------------------------------------|
          |    Setting    |  Address   |   Boot ROM    |     JP14      |
          |               |            |    Address    |               |
          |---------------+------------+---------------+---------------|
          | » |  Primary  | 0A20-0A2Fh | D0000-D7FFFh  |  Pins 2 & 3   |
          |   |           |            |               |    Closed     |
          |---+-----------+------------+---------------+---------------|
          |   | Alternate | 1A20-1A2Fh | D8000-DFFFFh  |  Pins 1 & 2   |
          |   |           |            |               |    Closed     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     BRIDGE PAL ENABLED                     |
          |------------------------------------------------------------|
          |              Setting              |          JP15          |
          |-----------------------------------+------------------------|
          | »      |   Bridge PAL disabled    |   Pins 2 & 3 Closed    |
          |--------+--------------------------+------------------------|
          |        |    Bridge PAL enabled    |   Pins 1 & 2 Closed    |
          |------------------------------------------------------------|
          |   Note:If installing two cards for a bridge configuration, |
          |   both cards must be set to enable the bridge PALs and     |
          |   bridge PAL chips must be installed at UE5 of each card.  |
          +------------------------------------------------------------+
