       # OVISLINK TECHNOLOGIES CORPORATION

          LFE-8129TX (REV. 1.2)

          NIC Type              Ethernet
          Boot ROM              Available
          Network Transfer Rate 10Mbps/100Mbps
          Topology              Star
          Wire Type             Unshielded twisted pair
          Data Bus              32-bit PCI
          Card Size             Half height, half length

 (IMG) IMG 1


          +------------------------------------------------------------+

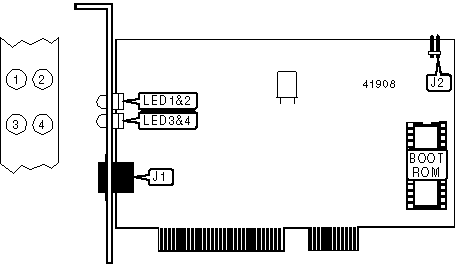

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |   Function    | Label |          Function          | Label |
          |---------------+-------+----------------------------+-------|
          | UTP connector |  J1   | External transmit/receive  |  J2   |
          |               |       | LED connector              |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          |  LED  |  Color  |  Status  |           Condition           |
          |-------+---------+----------+-------------------------------|
          | LED1  | Yellow  |    On    |  Card is in full-duplex mode  |
          |-------+---------+----------+-------------------------------|
          | LED1  | Yellow  |   Off    |  Card is in half-duplex mode  |
          |-------+---------+----------+-------------------------------|
          | LED2  |  Green  |    On    |    Card is in 100Mbps mode    |
          |-------+---------+----------+-------------------------------|
          | LED2  |  Green  |   Off    |    Card is in 10Mbps mode     |
          |-------+---------+----------+-------------------------------|
          | LED3  | Yellow  | Blinking |   Card is transmitting data   |
          |-------+---------+----------+-------------------------------|
          | LED3  | Yellow  |   Off    | Card is not transmitting data |
          |-------+---------+----------+-------------------------------|
          | LED4  |  Green  | Blinking |    Card is receiving data     |
          |-------+---------+----------+-------------------------------|
          | LED4  |  Green  |   Off    |  Card is not receiving data   |
          +------------------------------------------------------------+
