       # INTEL CORPORATION

          TOKENEXPRESS ISA/8

          NIC Type         Token Ring
          Transfer Rate    4/16Mbps
          Data Bus         8-bit ISA
          Topology         Ring
          Wiring Type      Shielded/Unshielded Twisted Pair
          Boot ROM         Available

 (IMG) IMG 1


          +------------------------------------------------------------+

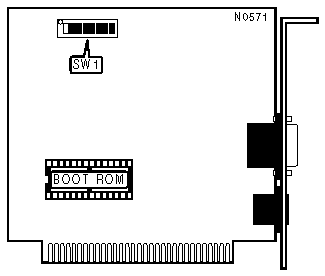

          |                   NETWORK SEGMENT SPEED                    |
          |------------------------------------------------------------|
          |                  Speed                  |      SW1/1       |
          |-----------------------------------------+------------------|
          | »             |         16Mbps          |        On        |
          |---------------+-------------------------+------------------|
          |               |          4Mbps          |       Off        |
          |------------------------------------------------------------|
          | Note:All cards on the network segment must have this       |
          | option set the same.                                       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      I/O BASE ADDRESS                      |
          |------------------------------------------------------------|
          |      Address       |       SW1/2       |       SW1/3       |
          |--------------------+-------------------+-------------------|
          |     220 - 23Fh     |        Off        |        Off        |
          |--------------------+-------------------+-------------------|
          |     224 - 24Fh     |        Off        |        On         |
          |--------------------+-------------------+-------------------|
          |     250 - 26Fh     |        On         |        Off        |
          |--------------------+-------------------+-------------------|
          |     254 - 27Fh     |        On         |        On         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     INTERRUPT REQUEST                      |
          |------------------------------------------------------------|
          |        IRQ         |       SW1/4       |       SW1/5       |
          |--------------------+-------------------+-------------------|
          | » |       2        |        Off        |        Off        |
          |---+----------------+-------------------+-------------------|
          |   |       3        |        On         |        Off        |
          |---+----------------+-------------------+-------------------|
          |   |       5        |        Off        |        On         |
          |---+----------------+-------------------+-------------------|
          |   |       7        |        On         |        On         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      BOOT ROM ADDRESS                      |
          |------------------------------------------------------------|
          |    Address     |    SW1/6     |    SW1/7     |    SW1/8    |
          |----------------+--------------+--------------+-------------|
          |    Disabled    |     Off      |     Off      |     Off     |
          |----------------+--------------+--------------+-------------|
          | C6000 - C7FFFh |      On      |     Off      |     Off     |
          |----------------+--------------+--------------+-------------|
          | CA000 - CBFFFh |     Off      |      On      |     Off     |
          |----------------+--------------+--------------+-------------|
          | CE000 - CFFFFh |      On      |      On      |     Off     |
          |----------------+--------------+--------------+-------------|
          | D2000 - D3FFFh |     Off      |     Off      |     On      |
          |----------------+--------------+--------------+-------------|
          | D6000 - D7FFFh |      On      |     Off      |     On      |
          |----------------+--------------+--------------+-------------|
          | DA000 - DBFFFh |     Off      |      On      |     On      |
          |----------------+--------------+--------------+-------------|
          | DE000 - DFFFFh |      On      |      On      |     On      |
          +------------------------------------------------------------+
