       # IMC NETWORK CORPORATION

          ETHERNIC/2000 TP

          NIC Type         Ethernet
          Transfer Rate    10Mbps
          Data Bus         8/16-bit ISA
          Topology         Linear Bus
          Wiring Type      Shielded/Unshielded twisted pair

                           AUI transceiver via DB-15 port
          Boot ROM         Available

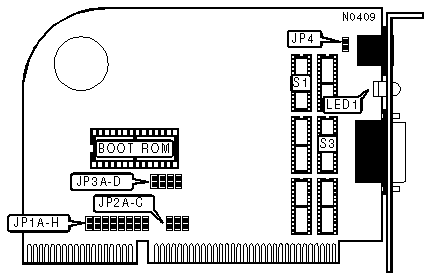

 (IMG) IMG 1


          +-------------------------------------------------------------+
          |                      INTERRUPT REQUEST                      |
          |-------------------------------------------------------------|
          | IRQ | JP1A | JP1B | JP1C | JP1D | JP1E | JP1F | JP1G | JP1H |
          |-----+------+------+------+------+------+------+------+------|
          | |2/9| Open | Open | Open |Closed| Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          |»| 3 |Closed| Open | Open | Open | Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | | 4 | Open |Closed| Open | Open | Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | | 5 | Open | Open |Closed| Open | Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |10 | Open | Open | Open | Open |Closed| Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |11 | Open | Open | Open | Open | Open |Closed| Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |12 | Open | Open | Open | Open | Open | Open |Closed| Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |15 | Open | Open | Open | Open | Open | Open | Open |Closed|
          |-------------------------------------------------------------|
          |  Note:If a Boot ROM is to be installed, see the I/O base    |
          |  address & Boot ROM address table for valid interrupt       |
          |  settings.                                                  |
          +-------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     COMPATIBILITY MODE                     |
          |------------------------------------------------------------|
          |          Setting           |     JP2A      |     JP2B      |
          |----------------------------+---------------+---------------|
          | »        |    Disabled     |    Closed     |     Open      |
          |----------+-----------------+---------------+---------------|
          |          |     Enabled     |     Open      |    Closed     |
          |------------------------------------------------------------|
          | Note:On some systems the data bus timing is not truly IBM  |
          | PC/AT compatible. If the card is not initializing enabling |
          | compatibility mode may allow the card to operate properly. |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       DATA BUS SIZE                        |
          |------------------------------------------------------------|
          |                Setting                |        JP2C        |
          |---------------------------------------+--------------------|
          | »             |       Autosense       |       Closed       |
          |---------------+-----------------------+--------------------|
          |               |         8-bit         |        Open        |
          |------------------------------------------------------------|
          |   Note:In autosense mode the card automatically detects if |
          |   it is in a 16-bit or 8-bit slot. On some Rev. 01 cards   |
          |   this jumper is incorrectly labeled TURBO.                |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |          I/O BASE ADDRESS & BOOT ROM ADDRESS           |
          |------------------------------------------------------------|
          |  I/O Address  |   Boot ROM   |  JP3A   |  JP3B   |  JP3C   |
          |               |   Address    |         |         |         |
          |---------------+--------------+---------+---------+---------|
          |     |   200   |     N/A      |  Open   |  Open   |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          |     |   220   |     N/A      | Closed  |  Open   |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          |     |   240   |     N/A      |  Open   | Closed  |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          |     |   260   |     N/A      | Closed  | Closed  |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          | »   |   300   |    C8000h    |  Open   |  Open   | Closed  |
          |     |         |    (IRQ3)    |         |         |         |
          |-----+---------+--------------+---------+---------+---------|
          |     |   320   |    CC000h    | Closed  |  Open   | Closed  |
          |     |         |    (IRQ5)    |         |         |         |
          |-----+---------+--------------+---------+---------+---------|
          |     |  340h   |    D0000h    |  Open   | Closed  | Closed  |
          |     |         |    (IRQ4)    |         |         |         |
          |-----+---------+--------------+---------+---------+---------|
          |     |  360h   |     N/A      | Closed  | Closed  | Closed  |
          |------------------------------------------------------------|
          | Note:If a boot ROM is to be installed one of the I/O       |
          | address configurations with a boot ROM address must be     |
          | used and the indicated IRQ must be set.                    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                          BOOT ROM                          |
          |------------------------------------------------------------|
          |             Setting             |           JP3D           |
          |---------------------------------+--------------------------|
          | » |          Disabled           |          Closed          |
          |---+-----------------------------+--------------------------|
          |   |           Enabled           |           Open           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |             Type              |      S1      |     S3      |
          |-------------------------------+--------------+-------------|
          | »   |   Shielded/Unshielded   |  Installed   |    Open     |
          |     |      twisted pair       |              |             |
          |-----+-------------------------+--------------+-------------|
          |     |   AUI transceiver via   |     Open     |  Installed  |
          |     |       DB-15 port        |              |             |
          |------------------------------------------------------------|
          | Note:S1 and S3 are sockets for a transformer chip. To      |
          | choose a cable type insert the transformer chip into the   |
          | appropriate socket.                                        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    LINK INTEGRITY TEST                     |
          |------------------------------------------------------------|
          |            Setting            |            JP4             |
          |-------------------------------+----------------------------|
          | »         |      Enabled      |     Pins 1 & 2 closed      |
          |-----------+-------------------+----------------------------|
          |           |     Disabled      |     Pins 2 & 3 closed      |
          |------------------------------------------------------------|
          | Note:The link integrity test is valid only when the cable  |
          | type is shielded/unshielded twisted pair.                  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          |   LED   |  Color   |  Status   |         Condition         |
          |---------+----------+-----------+---------------------------|
          |  LED1   |  Green   |    On     |   Twisted pair network    |
          |         |          |           |    connection is good     |
          |---------+----------+-----------+---------------------------|
          |  LED1   |  Green   |    Off    |   Twisted pair network    |
          |         |          |           |   connection is broken    |
          |------------------------------------------------------------|
          | Note:LED1 indications are only valid when cable type is    |
          | shielded/unshielded twisted pair.                          |
          +------------------------------------------------------------+
