       # IMC NETWORK CORPORATION

          ETHERNIC/2000

          NIC Type         Ethernet
          Transfer Rate    10Mbps
          Data Bus         8/16-bit ISA
          Topology         Linear Bus
          Wiring Type      RG--58A/U 50ohm coaxial

                           RG--62A/U 93ohm coaxial

                           75ohm coaxial

                           AUI transceiver via DB-15 port
          Boot ROM         Available

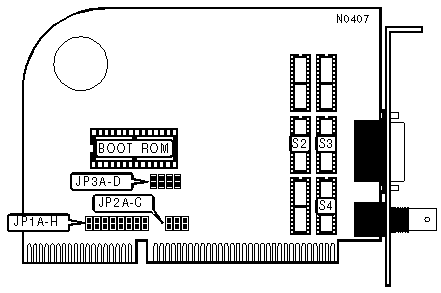

 (IMG) IMG 1


          +-------------------------------------------------------------+
          |                      INTERRUPT REQUEST                      |
          |-------------------------------------------------------------|
          | IRQ | JP1A | JP1B | JP1C | JP1D | JP1E | JP1F | JP1G | JP1H |
          |-----+------+------+------+------+------+------+------+------|
          | |2/9| Open | Open | Open |Closed| Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          |»| 3 |Closed| Open | Open | Open | Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | | 4 | Open |Closed| Open | Open | Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | | 5 | Open | Open |Closed| Open | Open | Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |10 | Open | Open | Open | Open |Closed| Open | Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |11 | Open | Open | Open | Open | Open |Closed| Open | Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |12 | Open | Open | Open | Open | Open | Open |Closed| Open |
          |-+---+------+------+------+------+------+------+------+------|
          | |15 | Open | Open | Open | Open | Open | Open | Open |Closed|
          |-------------------------------------------------------------|
          |Note:If a Boot ROM is installed, see the I/O base address &  |
          |Boot ROM address table for valid interrupt settings.         |
          +-------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     COMPATIBILITY MODE                     |
          |------------------------------------------------------------|
          |          Setting           |     JP2A      |     JP2B      |
          |----------------------------+---------------+---------------|
          | »        |    Disabled     |    Closed     |     Open      |
          |----------+-----------------+---------------+---------------|
          |          |     Enabled     |     Open      |    Closed     |
          |------------------------------------------------------------|
          | Note:On some systems the data bus timing is not truly IBM  |
          | PC/AT compatible. If the card is not initializing enabling |
          | compatibility mode may allow the card to operate properly. |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       DATA BUS SIZE                        |
          |------------------------------------------------------------|
          |                Setting                 |       JP2C        |
          |----------------------------------------+-------------------|
          | »            |        Autosense        |      Closed       |
          |--------------+-------------------------+-------------------|
          |              |          8-bit          |       Open        |
          |------------------------------------------------------------|
          | Note:In autosense mode the card automatically detects if   |
          | it is in a 16-bit or 8-bit slot. On some Rev. 01 cards     |
          | this jumper is incorrectly labeled TURBO.                  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |          I/O BASE ADDRESS & BOOT ROM ADDRESS           |
          |------------------------------------------------------------|
          |  I/O Address  |   Boot ROM   |  JP3A   |  JP3B   |  JP3C   |
          |               |   Address    |         |         |         |
          |---------------+--------------+---------+---------+---------|
          |     |   200   |     N/A      |  Open   |  Open   |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          |     |   220   |     N/A      | Closed  |  Open   |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          |     |   240   |     N/A      |  Open   | Closed  |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          |     |   260   |     N/A      | Closed  | Closed  |  Open   |
          |-----+---------+--------------+---------+---------+---------|
          | »   |   300   |    C8000h    |  Open   |  Open   | Closed  |
          |     |         |    (IRQ3)    |         |         |         |
          |-----+---------+--------------+---------+---------+---------|
          |     |   320   |    CC000h    | Closed  |  Open   | Closed  |
          |     |         |    (IRQ5)    |         |         |         |
          |-----+---------+--------------+---------+---------+---------|
          |     |  340h   |    D0000h    |  Open   | Closed  | Closed  |
          |     |         |    (IRQ4)    |         |         |         |
          |-----+---------+--------------+---------+---------+---------|
          |     |  360h   |     N/A      | Closed  | Closed  | Closed  |
          |------------------------------------------------------------|
          | Note:If a boot ROM is to be installed one of the I/O       |
          | address configurations with a boot ROM address must be     |
          | used and the indicated IRQ must be set.                    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                          BOOT ROM                          |
          |------------------------------------------------------------|
          |             Setting             |           JP3D           |
          |---------------------------------+--------------------------|
          | » |          Disabled           |          Closed          |
          |---+-----------------------------+--------------------------|
          |   |           Enabled           |           Open           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |         Type          |    S2     |    S3     |     S4     |
          |-----------------------+-----------+-----------+------------|
          | »  | RG--58A/U 50ohm  | Installed |   Open    | 50ohm (P/N |
          |    |     coaxial      |           |           | 90-39050)  |
          |----+------------------+-----------+-----------+------------|
          |    | RG--62A/U 93ohm  | Installed |   Open    | 93ohm (P/N |
          |    |     coaxial      |           |           | 90-39093)  |
          |----+------------------+-----------+-----------+------------|
          |    |  75ohm coaxial   | Installed |   Open    | 75ohm (P/N |
          |    |                  |           |           | 90-39075)  |
          |----+------------------+-----------+-----------+------------|
          |    | AUI transceiver  |   Open    | Installed |    N/A     |
          |    |  via DB-15 port  |           |           |            |
          |------------------------------------------------------------|
          | Note:S2 and S3 are sockets for a transformer chip while S4 |
          | is a socket for a Cabling Option Resistor Kit (CORK). To   |
          | choose a cable type insert the appropriate chips into the  |
          | appropriate sockets. All cards on the network segment must |
          | use the same type of coaxial cable.                        |
          +------------------------------------------------------------+
