       # DIAMOND FLOWER, INC.

          NET-760ECT

          Card Type              Network Interface Card
          NIC Type               Ethernet
          Maximum Onboard Memory 16KB
          Boot ROM               Available
          Network Transfer Rate  10Mbps
          Topology               Linear Bus, Star
          Wiring Type            Unshielded twisted pair

                                 AUI transceiver via DB-15 port

                                 RG-58A/U 50ohm coaxial
          Data Bus               16-bit ISA

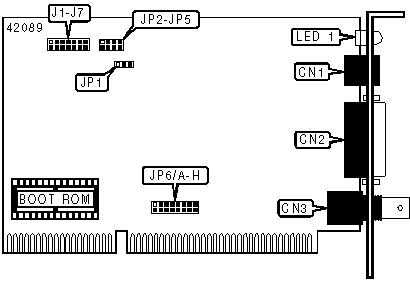

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function        | Label |      Function      | Label |
          |-----------------------+-------+--------------------+-------|
          | RJ-45 connector       |  CN1  | RG-58A/U connector |  CN3  |
          |-----------------------+-------+--------------------+-------|
          | AUI transceiver via   |  CN2  |                    |       |
          | DB-15 port            |       |                    |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   SOFTWARE/JUMPER SELECT                   |
          |------------------------------------------------------------|
          |          Setting          |   JP2    |   JP3    |   JP4    |
          |---------------------------+----------+----------+----------|
          | »  | Card is software     |   Open   |   Open   |  Closed  |
          |    | configurable         |          |          |          |
          |----+----------------------+----------+----------+----------|
          |    | Card is jumper       |  Closed  |  Closed  |   Open   |
          |    | configurable         |          |          |          |
          |------------------------------------------------------------|
          | Note: If card is set to "software configurable", jumper    |
          | cab on IRQ block should be removed.                        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 INTERRUPT SELECTION (JP6)                  |
          |------------------------------------------------------------|
          |IRQ |  A   |  B   |  C   |  D   |  E   |  F   |  G   |  H   |
          |----+------+------+------+------+------+------+------+------|
          | |2 |Closed| Open | Open | Open | Open | Open | Open | Open |
          |-+--+------+------+------+------+------+------+------+------|
          |»|3 | Open |Closed| Open | Open | Open | Open | Open | Open |
          |-+--+------+------+------+------+------+------+------+------|
          | |4 | Open | Open |Closed| Open | Open | Open | Open | Open |
          |-+--+------+------+------+------+------+------+------+------|
          | |5 | Open | Open | Open |Closed| Open | Open | Open | Open |
          |-+--+------+------+------+------+------+------+------+------|
          | |10| Open | Open | Open | Open |Closed| Open | Open | Open |
          |-+--+------+------+------+------+------+------+------+------|
          | |11| Open | Open | Open | Open | Open |Closed| Open | Open |
          |-+--+------+------+------+------+------+------+------+------|
          | |12| Open | Open | Open | Open | Open | Open |Closed| Open |
          |-+--+------+------+------+------+------+------+------+------|
          | |15| Open | Open | Open | Open | Open | Open | Open |Closed|
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   ROM ADDRESS SELECTION                    |
          |------------------------------------------------------------|
          |    Address     |    J1    |    J2    |    J3    |    J4    |
          |----------------+----------+----------+----------+----------|
          | » |  Disabled  |   Open   |   Open   |   Open   |   N/A    |
          |---+------------+----------+----------+----------+----------|
          |   |   C0000H   |   Open   |   Open   |  Closed  |   Open   |
          |---+------------+----------+----------+----------+----------|
          |   |   C4000H   |   Open   |   Open   |  Closed  |  Closed  |
          |---+------------+----------+----------+----------+----------|
          |   |   C8000H   |   Open   |  Closed  |   Open   |   Open   |
          |---+------------+----------+----------+----------+----------|
          |   |   CC000H   |   Open   |  Closed  |   Open   |  Closed  |
          |---+------------+----------+----------+----------+----------|
          |   |   D0000H   |   Open   |  Closed  |  Closed  |   Open   |
          |---+------------+----------+----------+----------+----------|
          |   |   D4000H   |   Open   |  Closed  |  Closed  |  Closed  |
          |---+------------+----------+----------+----------+----------|
          |   |   D8000H   |  Closed  |   Open   |   Open   |   Open   |
          |---+------------+----------+----------+----------+----------|
          |   |   DC000H   |  Closed  |   Open   |   Open   |  Closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 BASE I/O ADDRESS SELECTION                 |
          |------------------------------------------------------------|
          |     Setting      |     J5      |     J6      |     J7      |
          |------------------+-------------+-------------+-------------|
          |   |     240h     |    Open     |   Closed    |    Open     |
          |---+--------------+-------------+-------------+-------------|
          |   |     280h     |    Open     |   Closed    |   Closed    |
          |---+--------------+-------------+-------------+-------------|
          |   |     2C0h     |   Closed    |    Open     |    Open     |
          |---+--------------+-------------+-------------+-------------|
          |   |     320h     |   Closed    |    Open     |   Closed    |
          |---+--------------+-------------+-------------+-------------|
          | » |     330h     |    Open     |    Open     |    Open     |
          |---+--------------+-------------+-------------+-------------|
          |   |     340h     |   Closed    |   Closed    |    Open     |
          |---+--------------+-------------+-------------+-------------|
          |   |     360h     |   Closed    |   Closed    |   Closed    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             AT BUS COMPATIBILITY SELECT (JP1)              |
          |------------------------------------------------------------|
          |             Setting             |   A    |   B    |   C    |
          |---------------------------------+--------+--------+--------|
          | » |   System compatible w/IBM   |  Open  | Closed | Closed |
          |   |          PC/AT bus          |        |        |        |
          |---+-----------------------------+--------+--------+--------|
          |   | System not compatible w/IBM | Closed | Closed |  Open  |
          |   |          PC/AT bus          |        |        |        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CABLE TYPE SELECTION                    |
          |------------------------------------------------------------|
          |                Type                 |         JP5          |
          |-------------------------------------+----------------------|
          | » | BNC/RJ-45 (auto select) enabled |         Open         |
          |---+---------------------------------+----------------------|
          |   | AUI enabled                     |        Closed        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  | Color  | Status |             Condition             |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |   On   |         UTP link is good          |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |  Off   |        UTP link is broken         |
          +------------------------------------------------------------+
