       # CNET TECHNOLOGY, INC.

          CN1000T/2

          NIC Type         Token Ring
          Transfer Rate    4/16Mbps
          Data Bus         16-bit MCA
          Topology         Ring
          Wiring Type      Shielded twisted pair

                           Unshielded twisted pair
          Boot ROM         Available

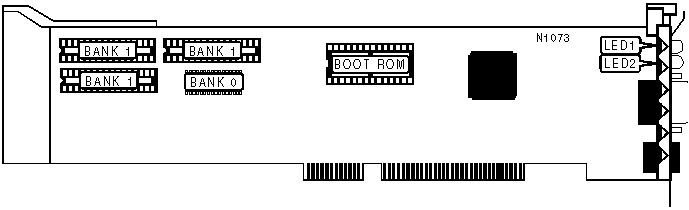

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |      128KB       |    (1) 128K x 8    |        NONE        |
          |------------------+--------------------+--------------------|
          |      512KB       |    (1) 128K x 8    |    (3) 128K x 8    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  | Color |  Status  |            Condition             |
          |------+-------+----------+----------------------------------|
          | LED1 |  Red  |    On    |     Node is inserted in Ring     |
          |------+-------+----------+----------------------------------|
          | LED1 |  Red  |   Off    |   Node is not inserted in Ring   |
          |------+-------+----------+----------------------------------|
          | LED2 | Green | Blinking |          Data is being           |
          |      |       |          |       transmitted/received       |
          |------+-------+----------+----------------------------------|
          | LED2 | Green |   Off    |        Data is not being         |
          |      |       |          |       transmitted/received       |
          +------------------------------------------------------------+
