       # DANPEX CORPORATION

          AN-500T/AN-202T/AN-808T/AN-202L

          NIC Type         ARCnet
          Transfer Rate    2.5Mbps
          Data Bus         16-bit ISA
          Topology         Linear Bus

                           Star
          Wiring Type      Unshielded twisted pair
          Boot ROM         Available

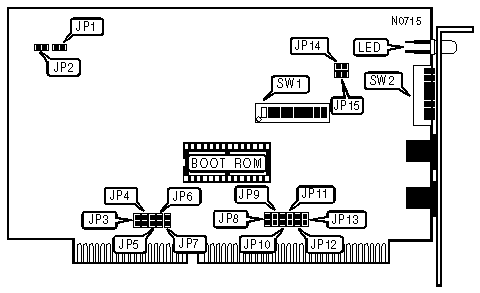

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                 BASE MEMORY ADDRESS SELECT                 |
          |------------------------------------------------------------|
          |        Address        | SW1/7  | SW1/8  | SW1/9  | SW1/10  |
          |-----------------------+--------+--------+--------+---------|
          | » |  D0000h - D07FFh  |  Off   |  Off   |   On   |   Off   |
          |---+-------------------+--------+--------+--------+---------|
          |   |  C0000h - C07FFh  |  Off   |  Off   |   On   |   On    |
          |---+-------------------+--------+--------+--------+---------|
          |   |  E0000h - E07FFh  |  Off   |  Off   |  Off   |   On    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      INTERRUPT SELECT                      |
          |------------------------------------------------------------|
          |   IRQ    |  JP8   |  JP9   | JP10  | JP11  | JP12  | JP13  |
          |----------+--------+--------+-------+-------+-------+-------|
          |»| IRQ9/2 |  Open  |  Open  | Open  | Open  | Open  |Closed |
          |-+--------+--------+--------+-------+-------+-------+-------|
          | |  IRQ3  | Closed |  Open  | Open  | Open  | Open  | Open  |
          |-+--------+--------+--------+-------+-------+-------+-------|
          | |  IRQ4  |  Open  | Closed | Open  | Open  | Open  | Open  |
          |-+--------+--------+--------+-------+-------+-------+-------|
          | |  IRQ5  |  Open  |  Open  |Closed | Open  | Open  | Open  |
          |-+--------+--------+--------+-------+-------+-------+-------|
          | |  IRQ6  |  Open  |  Open  | Open  |Closed | Open  | Open  |
          |-+--------+--------+--------+-------+-------+-------+-------|
          | |  IRQ7  |  Open  |  Open  | Open  | Open  |Closed | Open  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                INTERRUPT SELECT (CONTINUED)                |
          |------------------------------------------------------------|
          |   IRQ   |   JP3    |   JP4   |   JP5   |   JP6   |   JP7   |
          |---------+----------+---------+---------+---------+---------|
          |  IRQ14  |  Closed  |  Open   |  Open   |  Open   |  Open   |
          |---------+----------+---------+---------+---------+---------|
          |  IRQ15  |   Open   | Closed  |  Open   |  Open   |  Open   |
          |---------+----------+---------+---------+---------+---------|
          |  IRQ12  |   Open   |  Open   | Closed  |  Open   |  Open   |
          |---------+----------+---------+---------+---------+---------|
          |  IRQ11  |   Open   |  Open   |  Open   | Closed  |  Open   |
          |---------+----------+---------+---------+---------+---------|
          |  IRQ10  |   Open   |  Open   |  Open   |  Open   | Closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     I/O ADDRESS SELECT                     |
          |------------------------------------------------------------|
          |  Address  | SW1/1  | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
          |-----------+--------+-------+-------+-------+-------+-------|
          | » | 2E0h  |  Off   |  On   |  Off  |  Off  |  Off  |  On   |
          |---+-------+--------+-------+-------+-------+-------+-------|
          |   | 2F0h  |  Off   |  On   |  Off  |  Off  |  Off  |  Off  |
          |---+-------+--------+-------+-------+-------+-------+-------|
          |   | 300h  |  Off   |  Off  |  On   |  On   |  On   |  On   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        NODE ADDRESS                        |
          |------------------------------------------------------------|
          |Node |SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6 |SW2/7 |SW2/8|
          |-----+------+------+------+------+------+------+------+-----|
          |  0  |  -   |  -   |  -   |  -   |  -   |  -   |  -   |  -  |
          |-----+------+------+------+------+------+------+------+-----|
          |  1  |  On  |  On  |  On  |  On  |  On  |  On  |  On  | Off |
          |-----+------+------+------+------+------+------+------+-----|
          |  2  |  On  |  On  |  On  |  On  |  On  |  On  | Off  | On  |
          |-----+------+------+------+------+------+------+------+-----|
          |  3  |  On  |  On  |  On  |  On  |  On  |  On  | Off  | Off |
          |-----+------+------+------+------+------+------+------+-----|
          |  4  |  On  |  On  |  On  |  On  |  On  | Off  |  On  | On  |
          |-----+------+------+------+------+------+------+------+-----|
          | 251 | Off  | Off  | Off  | Off  | Off  |  On  | Off  | Off |
          |-----+------+------+------+------+------+------+------+-----|
          | 252 | Off  | Off  | Off  | Off  | Off  | Off  |  On  | On  |
          |-----+------+------+------+------+------+------+------+-----|
          | 253 | Off  | Off  | Off  | Off  | Off  | Off  |  On  | Off |
          |-----+------+------+------+------+------+------+------+-----|
          | 254 | Off  | Off  | Off  | Off  | Off  | Off  | Off  | On  |
          |-----+------+------+------+------+------+------+------+-----|
          | 255 | Off  | Off  | Off  | Off  | Off  | Off  | Off  | Off |
          |------------------------------------------------------------|
          |Note:Node address 0 is used for messaging between nodes and |
          |must not be used.                                           |
          |                                                            |
          |  A total of 255 node address settings are available. The   |
          |  switches are a binary representation of the decimal node  |
          |  addresses. Switch 8 is the Least Significant Bit and      |
          |  switch 1 is the Most Significant Bit. The switches have   |
          |  the following decimal values: switch 1=128, 2=64, 3=32,   |
          |  4=16, 5=8, 6=4, 7=2, 8=1. Turn Off the switches and add   |
          |  the values of the Off switches to obtain the correct node |
          |  address. (On=0, Off=1)                                    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |           RESPONSE AND RECONFIGURATION TIMEOUTS            |
          |------------------------------------------------------------|
          | Reconfiguration |  IDL   | Response Time |  JP1   |  JP2   |
          |      Time       | Time ( |      ( m      |        |        |
          |                 |   m    |               |        |        |
          |-----------------+--------+---------------+--------+--------|
          | »   |   840ms   |   86   |      78       |  Open  |  Open  |
          |-----+-----------+--------+---------------+--------+--------|
          |     | 1.68 sec  |  316   |      285      | Closed |  Open  |
          |-----+-----------+--------+---------------+--------+--------|
          |     | 1.68 sec  |  624   |      563      |  Open  | Closed |
          |-----+-----------+--------+---------------+--------+--------|
          |     | 1.68 sec  |  1237  |     1130      | Closed | Closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     TERMINATOR SELECT                      |
          |------------------------------------------------------------|
          |              Setting               |         JP14          |
          |------------------------------------+-----------------------|
          |   Card used at end of Linear Bus   |        Closed         |
          |------------------------------------+-----------------------|
          | Card not used at end of Linear Bus |         Open          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       DIAGNOSTIC LED                       |
          |------------------------------------------------------------|
          |  Color   |   Status   |             Condition              |
          |----------+------------+------------------------------------|
          |  Green   |     On     |              PC is on              |
          |----------+------------+------------------------------------|
          |  Green   |  Blinking  | Data is being transmitted/received |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                FACTORY CONFIGURED SETTINGS                 |
          |------------------------------------------------------------|
          |            Jumper            |           Setting           |
          |------------------------------+-----------------------------|
          |             JP15             |           Closed            |
          +------------------------------------------------------------+
