       # DANPEX CORPORATION

          EN-1000B

          NIC Type          Ethernet
          Transfer Rate     10Mbps
          Data Bus          8-bit ISA
          Topology          Linear Bus, Star
          Wiring Type       RG58A/U 50ohm coaxial

                            AUI transceiver via DB-15 port
          Boot ROM          Available

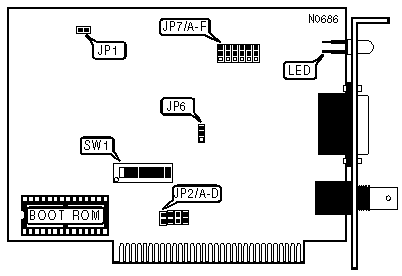

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |       Type       |JP7/A |JP7/B |JP7/C |JP7/D |JP7/E |JP7/F |
          |------------------+------+------+------+------+------+------|
          |»| RG58A/U 50ohm  |Pins 1|Pins 1|Pins 1|Pins 1|Pins 1|Pins 1|
          | |    coaxial     | & 2  | & 2  | & 2  | & 2  | & 2  | & 2  |
          |-+----------------+------+------+------+------+------+------|
          | |AUI transceiver |Pins 2|Pins 2|Pins 2|Pins 2|Pins 2|Pins 2|
          | | via DB-15 port | & 3  | & 3  | & 3  | & 3  | & 3  | & 3  |
          |------------------------------------------------------------|
          |Note: The Pins designated should be placed in the closed    |
          |position.                                                   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               BASE ADDRESS/INTERRUPT SELECT                |
          |------------------------------------------------------------|
          |Address | IRQ |SW1/7 |SW1/8 | JP2/A | JP2/B | JP2/C | JP2/D |
          |--------+-----+------+------+-------+-------+-------+-------|
          |» |300h |IRQ3 |  On  |  On  | Open  |Closed | Open  | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |320h |IRQ2 | Off  |  On  |Closed | Open  | Open  | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |340h |IRQ4 |  On  | Off  | Open  | Open  |Closed | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |360h |IRQ5 | Off  | Off  | Open  | Open  | Open  |Closed |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |300h |IRQ2 |  On  |  On  |Closed | Open  | Open  | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |320h |IRQ3 | Off  |  On  | Open  |Closed | Open  | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |340h |IRQ5 |  On  | Off  | Open  | Open  | Open  |Closed |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |360h |IRQ4 | Off  | Off  | Open  | Open  |Closed | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |300h |IRQ4 |  On  |  On  | Open  | Open  |Closed | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |320h |IRQ5 | Off  |  On  | Open  | Open  | Open  |Closed |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |340h |IRQ2 |  On  | Off  |Closed | Open  | Open  | Open  |
          |--+-----+-----+------+------+-------+-------+-------+-------|
          |  |360h |IRQ3 | Off  | Off  | Open  |Closed | Open  | Open  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 ROM ADDRESS CONFIGURATION                  |
          |------------------------------------------------------------|
          |Memory Address|   I/O    |IRQ |SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
          |              | Address  |    |     |     |     |     |     |
          |--------------+----------+----+-----+-----+-----+-----+-----|
          |    C800h     |   300h   |IRQ3| On  | On  | Off | On  | On  |
          |--------------+----------+----+-----+-----+-----+-----+-----|
          |    CC00h     |   320h   |IRQ2| On  | Off | Off | On  | On  |
          |--------------+----------+----+-----+-----+-----+-----+-----|
          |    D000h     |   340h   |IRQ4| On  | On  | On  | Off | On  |
          |--------------+----------+----+-----+-----+-----+-----+-----|
          |    D400h     |   360h   |IRQ5| On  | Off | On  | Off | On  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     ROM CONFIGURATION                      |
          |------------------------------------------------------------|
          |            Setting            |           SW1/1            |
          |-------------------------------+----------------------------|
          |       Boot ROM enabled        |             On             |
          |-------------------------------+----------------------------|
          |       Boot ROM disabled       |            Off             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  TERMINATOR CONFIGURATION                  |
          |------------------------------------------------------------|
          |          Setting           |              JP6              |
          |----------------------------+-------------------------------|
          | » |        Enabled         |       Pins 2 & 3 closed       |
          |---+------------------------+-------------------------------|
          |   |        Disabled        |       Pins 1 & 2 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                FACTORY CONFIGURED SETTINGS                 |
          |------------------------------------------------------------|
          |            Switch            |           Setting           |
          |------------------------------+-----------------------------|
          |            SW1/1             |             On              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |          Purpose           |           Location            |
          |----------------------------+-------------------------------|
          |            JP1             |   LAN station LED connector   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                       DIAGNOSTIC LED                       |
          |------------------------------------------------------------|
          | LED  | Color |  Status  |            Condition             |
          |------+-------+----------+----------------------------------|
          | LED1 | Blue  |   Off    |        Data is not being         |
          |      |       |          |       transmitted/received       |
          |------+-------+----------+----------------------------------|
          | LED1 | Blue  | Blinking |          Data is being           |
          |      |       |          |       transmitted/received       |
          +------------------------------------------------------------+
