       # DANPEX CORPORATION

          TR-4016

          NIC Type         Token-Ring
          Transfer Rate    4/16Mbps
          Data Bus         16-bit ISA
          Topology         Ring
          Wiring Type      Unshielded twisted pair

                           Shielded twisted pair (DB-9 port)
          Boot ROM         Available (Built-in Remote Program Load)

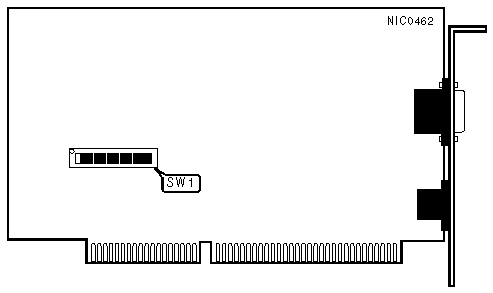

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |   Note:The cable type is automatically detected when a     |
          |   cable is connected. Only one connector can be used at a  |
          |   time.                                                    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     INTERRUPT REQUEST                      |
          |------------------------------------------------------------|
          |        IRQ         |       SW1/7       |       SW1/8       |
          |--------------------+-------------------+-------------------|
          | » |       2        |        Off        |        Off        |
          |---+----------------+-------------------+-------------------|
          |   |       3        |        Off        |        On         |
          |---+----------------+-------------------+-------------------|
          |   |       7        |        On         |        On         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   PRIMARY/ALTERNATE CARD                   |
          |------------------------------------------------------------|
          |                Setting                 |       SW1/9       |
          |----------------------------------------+-------------------|
          | »             |        Primary         |        Off        |
          |---------------+------------------------+-------------------|
          |               |       Alternate        |        On         |
          |------------------------------------------------------------|
          | Note:If two cards are to be used in a single system, one   |
          | of the cards must be set to primary and the other must be  |
          | set to alternate                                           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                          BOOT ROM                          |
          |------------------------------------------------------------|
          |             Setting             |          SW1/1           |
          |---------------------------------+--------------------------|
          | » |          Disabled           |            On            |
          |---+-----------------------------+--------------------------|
          |   |           Enabled           |           Off            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      BOOT ROM ADDRESS                      |
          |------------------------------------------------------------|
          |      Address       | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
          |--------------------+-------+-------+-------+-------+-------|
          |   | A0000 - A1FFFh |  Off  |  Off  |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | A4000 - A5FFFh |  On   |  Off  |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | A8000 - A9FFFh |  Off  |  On   |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | AC000 - ADFFFh |  On   |  On   |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | B0000 - B1FFFh |  Off  |  Off  |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | B4000 - B5FFFh |  On   |  Off  |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | B8000 - B9FFFh |  Off  |  On   |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | BC000 - BDFFFh |  On   |  On   |  Off  |  On   |  Off  |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | C0000 - C1FFFh |  Off  |  Off  |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | C4000 - C5FFFh |  On   |  Off  |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | C8000 - C9FFFh |  Off  |  On   |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          | » | CC000 - CDFFFh |  On   |  On   |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | D0000 - D1FFFh |  Off  |  Off  |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | D4000 - D5FFFh |  On   |  Off  |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | D8000 - D9FFFh |  Off  |  On   |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | DC000 - DDFFFh |  On   |  On   |  On   |  Off  |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | E0000 - E1FFFh |  Off  |  Off  |  On   |  On   |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | E4000 - E5FFFh |  On   |  Off  |  On   |  On   |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | E8000 - E9FFFh |  Off  |  On   |  On   |  On   |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | EC000 - EDFFFh |  On   |  On   |  On   |  On   |  On   |
          |---+----------------+-------+-------+-------+-------+-------|
          |   | F0000 - F1FFFh |  Off  |  Off  |  On   |  On   |  On   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      SHARED RAM SIZE                       |
          |------------------------------------------------------------|
          |        Size         |      SW1/10       |      SW1/11      |
          |---------------------+-------------------+------------------|
          |   |       8KB       |        On         |        On        |
          |---+-----------------+-------------------+------------------|
          | » |      16KB       |        Off        |        On        |
          |---+-----------------+-------------------+------------------|
          |   |      32KB       |        On         |       Off        |
          |---+-----------------+-------------------+------------------|
          |   |      64KB       |        Off        |       Off        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   NETWORK SEGMENT SPEED                    |
          |------------------------------------------------------------|
          |                 Speed                  |      SW1/12       |
          |----------------------------------------+-------------------|
          | »            |         16Mbps          |        On         |
          |--------------+-------------------------+-------------------|
          |              |          4Mbps          |        Off        |
          |------------------------------------------------------------|
          | Note:All cards on the network segment must have this       |
          | option set the same.                                       |
          +------------------------------------------------------------+
