       # DANPEX CORPORATION

          EN-2000B

          NIC Type         Ethernet
          Transfer Rate    10Mbps
          Data Bus         16-bit ISA
          Topology         Linear Bus
          Wiring Type      RG58A/U 50ohm coaxial

                           AUI transceiver via DB-15 port
          Boot ROM         Available

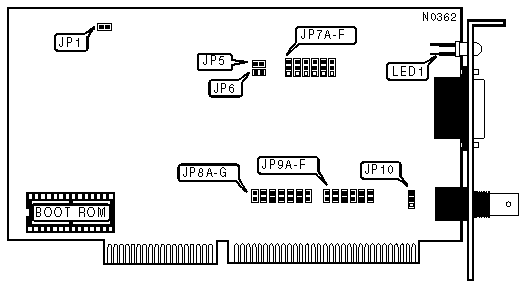

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        ACTIVITY LED                        |
          |------------------------------------------------------------|
          |            Setting            |            JP1             |
          |-------------------------------+----------------------------|
          |            Enabled            |           Closed           |
          |-------------------------------+----------------------------|
          |           Disabled            |            Open            |
          |------------------------------------------------------------|
          | Note:If the network hub has an activity LED for each line, |
          | setting this option to enabled will allow the hub LED to   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         WAIT STATE                         |
          |------------------------------------------------------------|
          |           Setting            |     JP5      |     JP6      |
          |------------------------------+--------------+--------------|
          | »      |    0 wait states    |     Open     |     Open     |
          |--------+---------------------+--------------+--------------|
          |        |    1 wait state     |     Open     |    Closed    |
          |--------+---------------------+--------------+--------------|
          |        |    2 wait states    |    Closed    |     Open     |
          |------------------------------------------------------------|
          | Note:This option is ignored if the card is installed in an |
          | IBM PC, PC/XT, or PS/2 Model 30.                           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |                Type                |      JP7A - JP7F      |
          |------------------------------------+-----------------------|
          | » |     RG58A/U 50ohm coaxial      |        Closed         |
          |---+--------------------------------+-----------------------|
          |   | AUI transceiver via DB-15 port |         Open          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     INTERRUPT REQUEST                      |
          |------------------------------------------------------------|
          | IRQ  | JP8A  | JP8B  | JP8C  | JP8D  | JP8E  | JP8F | JP8G |
          |------+-------+-------+-------+-------+-------+------+------|
          | |2/9 |Closed | Open  | Open  | Open  | Open  | Open | Open |
          |-+----+-------+-------+-------+-------+-------+------+------|
          |»| 3  | Open  |Closed | Open  | Open  | Open  | Open | Open |
          |-+----+-------+-------+-------+-------+-------+------+------|
          | | 4  | Open  | Open  |Closed | Open  | Open  | Open | Open |
          |-+----+-------+-------+-------+-------+-------+------+------|
          | | 5  | Open  | Open  | Open  |Closed | Open  | Open | Open |
          |-+----+-------+-------+-------+-------+-------+------+------|
          | | 10 | Open  | Open  | Open  | Open  |Closed | Open | Open |
          |-+----+-------+-------+-------+-------+-------+------+------|
          | | 12 | Open  | Open  | Open  | Open  | Open  |Closed| Open |
          |-+----+-------+-------+-------+-------+-------+------+------|
          | | 15 | Open  | Open  | Open  | Open  | Open  | Open |Closed|
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                          BOOT ROM                          |
          |------------------------------------------------------------|
          |             Setting             |           JP9A           |
          |---------------------------------+--------------------------|
          | » |          Disabled           |           Open           |
          |---+-----------------------------+--------------------------|
          |   |           Enabled           |          Closed          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      BOOT ROM ADDRESS                      |
          |------------------------------------------------------------|
          |    Address    |     JP9B     |     JP9C     |     JP9D     |
          |---------------+--------------+--------------+--------------|
          |    C8000h     |    Closed    |     Open     |    Closed    |
          |---------------+--------------+--------------+--------------|
          |    CC000h     |     Open     |     Open     |    Closed    |
          |---------------+--------------+--------------+--------------|
          |    D0000h     |    Closed    |    Closed    |     Open     |
          |---------------+--------------+--------------+--------------|
          |    D4000h     |     Open     |    Closed    |     Open     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      I/O BASE ADDRESS                      |
          |------------------------------------------------------------|
          |       Address       |       JP9E        |       JP9F       |
          |---------------------+-------------------+------------------|
          | » |      300h       |      Closed       |      Closed      |
          |---+-----------------+-------------------+------------------|
          |   |      320h       |       Open        |      Closed      |
          |---+-----------------+-------------------+------------------|
          |   |      340h       |      Closed       |       Open       |
          |---+-----------------+-------------------+------------------|
          |   |      360h       |       Open        |       Open       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     ONBOARD TERMINATOR                     |
          |------------------------------------------------------------|
          |           Setting            |            JP10             |
          |------------------------------+-----------------------------|
          | »         |     Disabled     |      Pins 1 & 2 closed      |
          |-----------+------------------+-----------------------------|
          |           |     Enabled      |      Pins 2 & 3 closed      |
          |------------------------------------------------------------|
          |   Note:If the card is on either side of the network        |
          |   segment, the onboard terminator may be enabled instead   |
          |   of using a T-connector and an external terminator.       |
          +------------------------------------------------------------+
