       # D-LINK

          DE-200TP for PC AT

          NIC Type         Ethernet
          Transfer Rate    10Mbps
          Data Bus         16-bit ISA
          Topology         Star
          Wiring Type      Shielded/Unshielded twisted pair

                           AUI transceiver via DB-15 port
          Boot ROM         Available

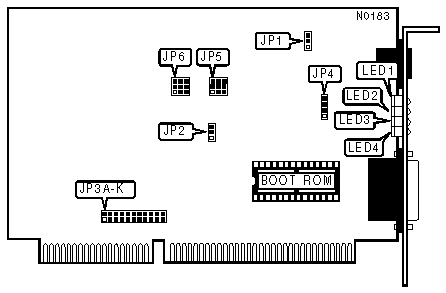

 (IMG) IMG 1


       +---------------------------------------------------------------------------------+
       |                                INTERRUPT REQUEST                                |
       |---------------------------------------------------------------------------------|
       |IRQ | JP3a | JP3B | JP3C | JP3D | JP3E | JP3F | JP3G | JP3H | JP3I | JP3J | JP3K |
       |----+------+------+------+------+------+------+------+------+------+------+------|
       |»|3 |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |4 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |5 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |6 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |7 | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |9 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |10| Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |11| Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |12| Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |14| Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
       |-+--+------+------+------+------+------+------+------+------+------+------+------|
       | |15| Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
       +---------------------------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  |  Status  |                Condition                 |
          |------+----------+------------------------------------------|
          | LED1 |    On    |               Power is on                |
          |------+----------+------------------------------------------|
          | LED1 | Blinking |        Data is being transmitted         |
          |------+----------+------------------------------------------|
          | LED2 |    On    |        Network connection is good        |
          |------+----------+------------------------------------------|
          | LED2 | Blinking |          Data is being received          |
          |------+----------+------------------------------------------|
          | LED3 |    On    |    Collision detected on the network     |
          |------+----------+------------------------------------------|
          | LED3 |   Off    |  No collisions detected on the network   |
          |------+----------+------------------------------------------|
          | LED4 |   Off    |             Normal operation             |
          |------+----------+------------------------------------------|
          | LED4 |    On    |     Transmission interrupted due to      |
          |      |          |    abnormally long data stream output    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     CHIP SET SELECTION                     |
          |------------------------------------------------------------|
          |              Type               |           JP4            |
          |---------------------------------+--------------------------|
          | »       |       Standard        |    Pins 1 & 2 Closed     |
          |---------+-----------------------+--------------------------|
          |         |    Non-standard 1     |    Pins 2 & 3 Closed     |
          |---------+-----------------------+--------------------------|
          |         |    Non-standard 2     |    Pins 3 & 4 closed     |
          |------------------------------------------------------------|
          | Note:Non-standard PC AT systems and early versions of      |
          | Chips & Technologies chip sets are not timing compatible   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |                 Type                 |   JP1/Jumpers 1-7   |
          |--------------------------------------+---------------------|
          | » | Shielded/Unshielded twisted pair |  Pins 2 & 3 Closed  |
          |---+----------------------------------+---------------------|
          |   |  AUI Transceiver via DB-15 port  |  Pins 1 & 2 Closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   BOOT ROM ADDRESS - JP5                   |
          |------------------------------------------------------------|
          |  Address   |   Jumper 1    |   Jumper 2    |   Jumper 3    |
          |------------+---------------+---------------+---------------|
          |   | C0000H |  Pins 1 & 2   |  Pins 1 & 2   |  Pins 1 & 2   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          |   | C4000H |  Pins 2 & 3   |  Pins 1 & 2   |  Pins 1 & 2   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          | » | C8000H |  Pins 1 & 2   |  Pins 2 & 3   |  Pins 1 & 2   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          |   | CC000H |  Pins 2 & 3   |  Pins 2 & 3   |  Pins 1 & 2   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          |   | D0000H |  Pins 1 & 2   |  Pins 1 & 2   |  Pins 2 & 3   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          |   | D4000H |  Pins 2 & 3   |  Pins 1 & 2   |  Pins 2 & 3   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          |   | D8000H |  Pins 1 & 2   |  Pins 2 & 3   |  Pins 2 & 3   |
          |   |        |    Closed     |    Closed     |    Closed     |
          |---+--------+---------------+---------------+---------------|
          |   | DC000H |  Pins 2 & 3   |  Pins 2 & 3   |  Pins 2 & 3   |
          |   |        |    Closed     |    Closed     |    Closed     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     BOOT ROM SETTINGS                      |
          |------------------------------------------------------------|
          |          Setting           |              JP2              |
          |----------------------------+-------------------------------|
          | » |        Disabled        |       Pins 2 & 3 Closed       |
          |---+------------------------+-------------------------------|
          |   |        Enabled         |       Pins 1 & 2 Closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   I/O BASE ADDRESS - JP6                   |
          |------------------------------------------------------------|
          | Address |    Jumper 1    |    Jumper 2    |    Jumper 3    |
          |---------+----------------+----------------+----------------|
          |  200H   |   Pins 1 & 2   |   Pins 1 & 2   |   Pins 1 & 2   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  220H   |   Pins 2 & 3   |   Pins 1 & 2   |   Pins 1 & 2   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  240H   |   Pins 1 & 2   |   Pins 1 & 2   |   Pins 2 & 3   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  260H   |   Pins 2 & 3   |   Pins 1 & 2   |   Pins 2 & 3   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  300H   |   Pins 1 & 2   |   Pins 2 & 3   |   Pins 1 & 2   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  320H   |   Pins 2 & 3   |   Pins 2 & 3   |   Pins 1 & 2   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  340H   |   Pins 1 & 2   |   Pins 2 & 3   |   Pins 2 & 3   |
          |         |     Closed     |     Closed     |     Closed     |
          |---------+----------------+----------------+----------------|
          |  360H   |   Pins 2 & 3   |   Pins 2 & 3   |   Pins 2 & 3   |
          |         |     Closed     |     Closed     |     Closed     |
          +------------------------------------------------------------+
