       # CNET TECHNOLOGY, INC.

          CN600E/680E

          NIC Type         Ethernet
          Transfer Rate    10Mbps
          Data Bus         16-bit ISA
          Topology         Star
          Wiring Type      Unshielded wisted pair

                           AUI transceiver via DB-15 port
          Boot ROM         Available

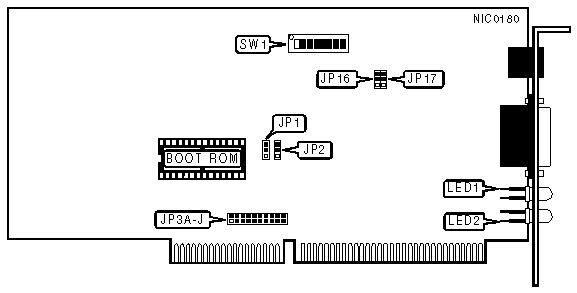

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                          BOOT ROM                          |
          |------------------------------------------------------------|
          |          Setting           |              JP1              |
          |----------------------------+-------------------------------|
          | » |        Disabled        |       Pins 1 & 2 Closed       |
          |---+------------------------+-------------------------------|
          |   |        Enabled         |       Pins 2 & 3 Closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         WAIT STATE                         |
          |------------------------------------------------------------|
          |           Setting            |             JP2             |
          |------------------------------+-----------------------------|
          | » |      0 wait states       |      pins 1 & 2 closed      |
          |---+--------------------------+-----------------------------|
          |   |       1 wait state       |      pins 2 & 3 closed      |
          +------------------------------------------------------------+

       +---------------------------------------------------------------------------+
       |                             INTERRUPT REQUEST                             |
       |---------------------------------------------------------------------------|
       | IRQ | JP3A | JP3B | JP3C | JP3D | JP3E | JP3F | JP3G | JP3H | JP3I | JP3J |
       |-----+------+------+------+------+------+------+------+------+------+------|
       | |2/9|Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       |»| 3 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | | 4 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | | 5 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | | 7 | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | |10 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | |11 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | |12 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | |14 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
       |-+---+------+------+------+------+------+------+------+------+------+------|
       | |15 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
       +---------------------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         CABLE TYPE                         |
          |------------------------------------------------------------|
          |               Type                |          JP16          |
          |-----------------------------------+------------------------|
          | » |    Unshielded twisted pair    |   Pins 2 & 3 Closed    |
          |---+-------------------------------+------------------------|
          |   |   AUI transceiver via DB-15   |   Pins 1 & 2 Closed    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    LINK INTEGRITY TEST                     |
          |------------------------------------------------------------|
          |           Setting           |             JP31             |
          |-----------------------------+------------------------------|
          | »        |     Enabled      |      Pins 1 & 2 Closed       |
          |----------+------------------+------------------------------|
          |          |     Disabled     |      Pins 2 & 3 Closed       |
          |------------------------------------------------------------|
          | Note:Link Integrity is only used with 10Base-T wiring.     |
          | When using an AUI transciever, the test should be          |
          | disabled.                                                  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      BOOT ROM ADDRESS                      |
          |------------------------------------------------------------|
          |    Address     |  SW1/1   |  SW1/2   |  SW1/3   |  SW1/4   |
          |----------------+----------+----------+----------+----------|
          |   |   C0000h   |    On    |    On    |    On    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |   C4000h   |    On    |    On    |    On    |   Off    |
          |---+------------+----------+----------+----------+----------|
          | » |   C8000h   |    On    |    On    |   Off    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |   CC000h   |    On    |    On    |   Off    |   Off    |
          |---+------------+----------+----------+----------+----------|
          |   |   D0000h   |    On    |   Off    |    On    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |   D4000h   |    On    |   Off    |    On    |   Off    |
          |---+------------+----------+----------+----------+----------|
          |   |   D8000h   |    On    |   Off    |   Off    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |   DC000h   |    On    |   Off    |   Off    |   Off    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                      I/O BASE ADDRESS                      |
          |------------------------------------------------------------|
          |    Address     |  SW1/5   |  SW1/6   |  SW1/7   |  SW1/8   |
          |----------------+----------+----------+----------+----------|
          |   |  200-2IFh  |    On    |    On    |    On    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |  220-23Fh  |    On    |    On    |    On    |   Off    |
          |---+------------+----------+----------+----------+----------|
          |   |  240-25Fh  |    On    |    On    |   Off    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |  280-29Fh  |    On    |   Off    |    On    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |  2A0-2BFh  |    On    |   Off    |    On    |   Off    |
          |---+------------+----------+----------+----------+----------|
          |   |  2C0-2DFh  |    On    |   Off    |   Off    |    On    |
          |---+------------+----------+----------+----------+----------|
          | » |  300-31Fh  |   Off    |    On    |    On    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |  320-33Fh  |   Off    |    On    |    On    |   Off    |
          |---+------------+----------+----------+----------+----------|
          |   |  340-35Fh  |   Off    |    On    |   Off    |    On    |
          |---+------------+----------+----------+----------+----------|
          |   |  360-37Fh  |   Off    |    On    |   Off    |   Off    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          |  LED   | Color  |  Status  |           Condition           |
          |--------+--------+----------+-------------------------------|
          |  LED1  |  Red   | Blinking |    Data is being received     |
          |--------+--------+----------+-------------------------------|
          |  LED1  |  Red   |   Off    |  Data is not being received   |
          |--------+--------+----------+-------------------------------|
          |  LED2  | Green  |    On    |   Data is being transmitted   |
          |--------+--------+----------+-------------------------------|
          |  LED2  | Green  |   Off    | Data is not being transmitted |
          +------------------------------------------------------------+
