# TEKNOR INDUSTRIAL COMPUTERS, INC.
TEK936
Device Type Mainboard
Processor Pentium
Processor Speed 75/90/100/120/133/150/166/200MHz
Chip Set Intel
Video Chip Set C & T
Maximum Onboard 512MB (EDO supported)
Memory
Maximum Video 2MB
Memory
Cache 256/512KB
BIOS Award
Dimensions 339mm x 122mm
I/O Options Ethernet 10BaseT connector, floppy drive
interface, IDE interfaces (2), SCSI
interface, parallel port, PS/2 mouse port,
serial ports (2), VGA port,
NPU Options None
(IMG) IMG 1
+------------------------------------------------------------+

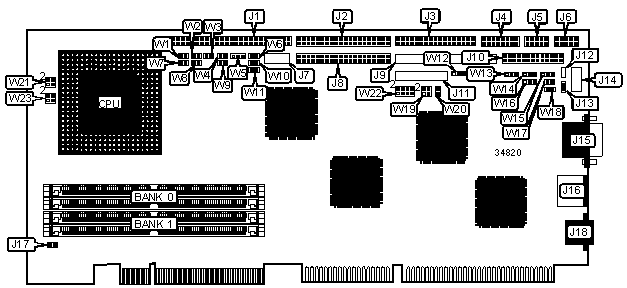

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| SCSI interface | J1 | IDE interface 2 | J8 |
|------------------+----------+-------------------+----------|
| IDE interface 1 | J2 | Parallel port | J10 |
|------------------+----------+-------------------+----------|
| Floppy drive | J3 | VGA port | J15 |
| interface | | | |
|------------------+----------+-------------------+----------|
| Multi function | J4 | PS/2 mouse port | J16 |
| connector | | | |
|------------------+----------+-------------------+----------|
| Serial port 1 | J5 | Chassis fan power | J17 |
|------------------+----------+-------------------+----------|
| Serial port 2 | J6 | Ethernet 10BaseT | J18 |
| | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+----------+--------------|
| » | Factory configured - do not | J7 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | J9 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | J11 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | J12 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| | BIOS boot select normal | J13 | Closed |
|---+------------------------------+----------+--------------|
| | BIOS boot select recovery | J13 | Open |
| | mode | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | J14 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | W2 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | W7 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| » | Factory configured - do not | W8 | Unidentified |
| | alter | | |
|---+------------------------------+----------+--------------|
| | Flat panel clock shift | W12 | Pins 2 & 3 |
| | select normal | | closed |
|---+------------------------------+----------+--------------|
| | Flat panel clock shift | W12 | Pins 1 & 2 |
| | select inverted | | closed |
|---+------------------------------+----------+--------------|
| | Ethernet enabled | W20 | Open |
|---+------------------------------+----------+--------------|
| | Ethernet disabled | W20 | Closed |
|---+------------------------------+----------+--------------|
| » | Serial mode select normal | W22/pins | Open |
| | | 1 & 2 | |
|---+------------------------------+----------+--------------|
| | Serial mode select download | W22/pins | Closed |
| | | 1 & 2 | |
|---+------------------------------+----------+--------------|
| » | Standard mode enabled | W22/pins | Open |
| | | 3 & 4 | |
|---+------------------------------+----------+--------------|
| | VT100 mode enabled | W22/pins | Closed |
| | | 3 & 4 | |
|---+------------------------------+----------+--------------|
| » | Teknor extension enabled | W22/pins | Open |
| | | 5 & 6 | |
|---+------------------------------+----------+--------------|
| | Teknor extension disabled | W22/pins | Closed |
| | | 5 & 6 | |
|---+------------------------------+----------+--------------|
| » | On board video enabled | W22/pins | Open |
| | | 7 & 8 | |
|---+------------------------------+----------+--------------|
| | On board video disabled | W22/pins | Closed |
| | | 7 & 8 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 36 | None |
|------------------+--------------------+--------------------|
| 4MB | (2) 512K x 36 | None |
|------------------+--------------------+--------------------|
| 4MB | (2) 256K x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 6MB | (2) 512K x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 10MB | (2) 1M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 12MB | (2) 512K x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 18MB | (2) 2M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 20MB | (2) 512K x 36 | (2) 2M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 34MB | (2) 4M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 36MB | (2) 512K x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 66MB | (2) 8M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 68MB | (2) 512K x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 130MB | (2) 16M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 132MB | (2) 16M x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: Board accepts 256KB/512KB cache. The location and |
| chip types are unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | W1 |
|-----------------------------------+------------------------|
| » | Write back | Open |
|---+-------------------------------+------------------------|
| | Write through | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: Board accepts up to 2MB of video memory. The |
| location and chip types are unidentified. |
+------------------------------------------------------------+
+-----------------------------------------------------------------+
| CPU SPEED SELECTION |
|-----------------------------------------------------------------|
| CPU |Clock|Multiplier| W3 | W4 | W6 | W9 | W10 | W11 |
|speed |speed| | | | | | | |
|------+-----+----------+------+------+------+------+------+------|
|75MHz |50MHz| 1.5x | Open | Open |Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|90MHz |60MHz| 1.5x | Open | Open |Closed| Open | Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|100MHz|66MHz| 1.5x |Closed| Open | Open | Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|120MHz|60MHz| 2x | Open |Closed|Closed| Open | Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|133MHz|66MHz| 2x |Closed|Closed| Open | Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|150MHz|60MHz| 2.5x | Open |Closed|Closed|Closed| Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|166MHz|66MHz| 2.5x |Closed|Closed| Open |Closed|Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|200MHz|66MHz| 3x |Closed| Open | Open |Closed|Closed|Closed|
+-----------------------------------------------------------------+
+------------------------------------------------------------+
| BATTERY SELECTION |
|------------------------------------------------------------|
| Setting | W14 | W15 |
|------------------+--------------------+--------------------|
| Internal | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| External | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| None | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT SELECTION (RS-485) |
|------------------------------------------------------------|
| Setting | W17 | W18 |
|----------------------+------------------+------------------|
| Termination enabled | Closed | Closed |
|----------------------+------------------+------------------|
| Termination disabled | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SCSI TERMINATION SELECTION |
|------------------------------------------------------------|
| Setting | W5 |
|----------------------------------+-------------------------|
| » | Controlled by hardware | Pins 2 & 3 closed |
|---+------------------------------+-------------------------|
| | Controlled by software | Pins 1 & 2 closed |
|---+------------------------------+-------------------------|
| | Disabled by hardware | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG TIMER SELECTION |
|------------------------------------------------------------|
| Setting | W13 |
|-------------------------------+----------------------------|
| Single stage watchdog | Pins 2 & 3 closed |
|-------------------------------+----------------------------|
| Dual stage watchdog | Pins 1 & 2 closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IOCHK SELECTION |
|------------------------------------------------------------|
| Setting | W16 |
|-------------------------------+----------------------------|
| From watchdog stage 1 | Pins 2 & 3 closed |
|-------------------------------+----------------------------|
| From power fail output | Pins 1 & 2 closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY DRIVE EDOUT SELECTION |
|------------------------------------------------------------|
| Setting | W21 |
|----------------------------------+-------------------------|
| » | Left to software | Open |
|---+------------------------------+-------------------------|
| | Ground to pin 17 on J4 | Pins 2 & 4 closed |
|---+------------------------------+-------------------------|
| | Ground to pin 29 on J4 | Pins 3 & 4 closed |
|---+------------------------------+-------------------------|
| | EDOUT to pin 29 on J4 | Pins 1 & 3 closed |
|---+------------------------------+-------------------------|
| | EDOUT to pin 17 on J4 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY DRIVE HDOUT SELECTION |
|------------------------------------------------------------|
| Setting | W23 |
|----------------------------------+-------------------------|
| » | Left to software | Open |
|---+------------------------------+-------------------------|
| | Ground to pin 27 on J4 | Pins 2 & 4 closed |
|---+------------------------------+-------------------------|
| | Ground to pin 33 on J4 | Pins 3 & 4 closed |
|---+------------------------------+-------------------------|
| | HDOUT to pin 33 on J4 | Pins 1 & 3 closed |
|---+------------------------------+-------------------------|
| | HDOUT to pin 27 on J4 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O SELECTION |
|------------------------------------------------------------|
| Address | W19 |
|----------------------------+-------------------------------|
| » | 190H | Pins 1 & 2, 3 & 4 closed |
|---+------------------------+-------------------------------|
| | 290H | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 390H | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | 390H | Open |
+------------------------------------------------------------+
