# PC WARE INTERNATIONAL, INC.
MB-TRITON W
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512B
BIOS Award
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, serial ports (2), VRM
connector, cache slot
NPU Options None

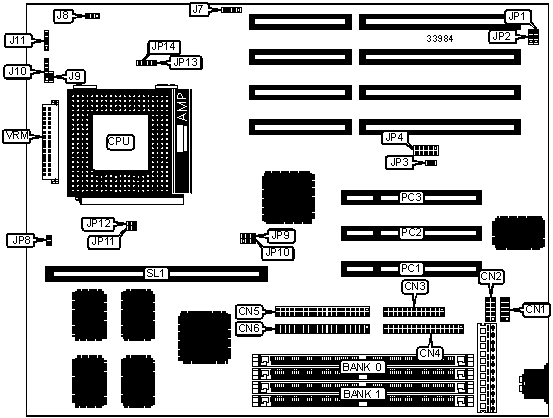

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN1 | Power LED & | J10 |
| | | keylock | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | Speaker | J11 |
|-------------------+----------+------------------+----------|
| Parallel port | CN3 | IDE interface | JP8 |
| | | LED | |
|-------------------+----------+------------------+----------|
| Floppy drive | CN4 | Green PC | JP9 |
| interface | | connector | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN5 | 32-bit PCI slots | PC1 - |
| | | | PC3 |
|-------------------+----------+------------------+----------|
| IDE interface 1 | CN6 | Cache slot | SL1 |
|-------------------+----------+------------------+----------|
| External battery | J7 | VRM connector | VRM |
|-------------------+----------+------------------+----------|
| Reset switch | J9 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|------------------------------------+--------+--------------|
| | Battery type select internal | J7 | Closed |
|---+--------------------------------+--------+--------------|
| | Battery type select external | J7 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | CMOS memory clear | J7 | Pins 3 & 4 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| » | Flash BIOS voltage select 5v | JP3 | Open |
|---+--------------------------------+--------+--------------|
| | Flash BIOS voltage select 12v | JP3 | Closed |
|---+--------------------------------+--------+--------------|
| » | Factory configured – do not | JP4 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|----------------+---------------------+---------------------|
| 8MB | (2) 1M x 36 | None |
|----------------+---------------------+---------------------|
| 16MB | (2) 2M x 36 | None |
|----------------+---------------------+---------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|----------------+---------------------+---------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|----------------+---------------------+---------------------|
| 32MB | (2) 4M x 36 | None |
|----------------+---------------------+---------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|----------------+---------------------+---------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|----------------+---------------------+---------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|----------------+---------------------+---------------------|
| 64MB | (2) 8M x 36 | None |
|----------------+---------------------+---------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|----------------+---------------------+---------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|----------------+---------------------+---------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|----------------+---------------------+---------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|----------------+---------------------+---------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Banks are interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | SL1 | TAG |
|--------------+------------------------+--------------------|
| 256KB | 256KB module installed | (1) 8K/16K/32K x 8 |
|--------------+------------------------+--------------------|
| 512KB | 512KB module installed | (1) 16K/32K x 8 |
|------------------------------------------------------------|
| Note: The location of the TAG is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP10 | JP11 | JP12 | JP13 |JP14|
| speed | speed | | | | | | |
|-------+---------+----------+-----+------+------+------+----|
|120MHz | 60MHz | 2x |1 & 2| Open |Closed|Closed|Open|
|-------+---------+----------+-----+------+------+------+----|
|133MHz | 66MHz | 2x |1 & 2|Closed| Open |Closed|Open|
|-------+---------+----------+-----+------+------+------+----|
|150MHz | 60MHz | 2x |1 & 2| Open |Closed|Closed|Open|
|-------+---------+----------+-----+------+------+------+----|
|166MHz | 66MHz | 2x |1 & 2|Closed| Open |Closed|Open|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP10 | JP11 | JP12 |JP13|JP14|
| | speed | | | | | | |
|---------+---------+----------+-----+------+------+----+----|
| 75MHz | 50MHz | 1.5x |2 & 3|Closed|Closed|Open|Open|
|---------+---------+----------+-----+------+------+----+----|
| 90MHz | 60MHz | 1.5x |1 & 2| Open |Closed|Open|Open|
|---------+---------+----------+-----+------+------+----+----|
| 100MHz | 66MHz | 1.5x |1 & 2|Closed| Open |Open|Open|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP10 | JP11 | JP12 | JP13 | JP14 |
| speed | speed | | | | | | |
|-------+-------+----------+-----+------+------+------+------|
| 75MHz | 50MHz | 1.5x |2 & 3|Closed|Closed| Open | Open |
|-------+-------+----------+-----+------+------+------+------|
| 90MHz | 60MHz | 1.5x |1 & 2| Open |Closed| Open | Open |
|-------+-------+----------+-----+------+------+------+------|
|100MHz | 66MHz | 1.5x |1 & 2|Closed| Open | Open | Open |
|-------+-------+----------+-----+------+------+------+------|
|120MHz | 60MHz | 2x |1 & 2| Open |Closed|Closed| Open |
|-------+-------+----------+-----+------+------+------+------|
|133MHz | 66MHz | 2x |1 & 2|Closed| Open |Closed| Open |
|-------+-------+----------+-----+------+------+------+------|
|150MHz | 60MHz | 2.5x |1 & 2| Open |Closed|Closed|Closed|
|-------+-------+----------+-----+------+------+------+------|
|166MHz | 66MHz | 2.5x |1 & 2|Closed| Open |Closed|Closed|
|-------+-------+----------+-----+------+------+------+------|
|180MHz | 60MHz | 3x |1 & 2| Open |Closed| Open |Closed|
|-------+-------+----------+-----+------+------+------+------|
|200MHz | 66MHz | 3x |1 & 2|Closed| Open | Open |Closed|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | J8 |
|------------------------------+-----------------------------|
| » | 3.3v (STD/VR) | Pins 2 & 3 closed |
|---+--------------------------+-----------------------------|
| | 3.5v (VRE) | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP1 | JP2 |
|------------------+--------------------+--------------------|
| » | 1 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|----+-------------+--------------------+--------------------|
| | 3 | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
