       # PROGRESSIVE PERIPHERALS, INC.

          PROGESSIVE 040/2000

          Card Type              Processor upgrade
          Processor              Motorola 68040
          Processor Speed        25/33/40MHz
          Chipset                Unidentified
          Maximum Onboard Memory 32MB DRAM
          Cache                  Unidentified
          BIOS                   N/A
          Dimensions             336 x 109mm
          NPU Options            None
          Data Bus               Zorro II CPU slot

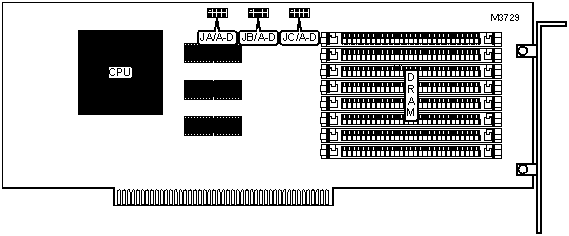

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                 | Label | Position |
          |-----------------------------------------+-------+----------|
          | » | Static page mode DRAMs installed    | JB/A  |  Closed  |
          |---+-------------------------------------+-------+----------|
          |   | Nibble mode DRAMs installed         | JB/A  |   Open   |
          |---+-------------------------------------+-------+----------|
          | » | Card is installed in U.S. mainboard | JB/D  |   Open   |
          |---+-------------------------------------+-------+----------|
          |   | Card is installed in European       | JB/D  |  Closed  |
          |   | mainboard                           |       |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |       0MB        |        None        |        None        |
          |------------------+--------------------+--------------------|
          |       4MB        |    (4) 1M x 36     |        None        |
          |------------------+--------------------+--------------------|
          |       8MB        |    (4) 1M x 36     |    (4) 1M x 36     |
          |------------------+--------------------+--------------------|
          |       16MB       |    (4) 4M x 36     |        None        |
          |------------------+--------------------+--------------------|
          |       32MB       |    (4) 4M x 36     |    (4) 4M x 36     |
          |------------------------------------------------------------|
          |      Note:The locations of the banks are unidentified.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 DRAM JUMPER CONFIGURATION                  |
          |------------------------------------------------------------|
          |            Size             |             JB/B             |
          |-----------------------------+------------------------------|
          |             0MB             |            Closed            |
          |-----------------------------+------------------------------|
          |             4MB             |            Closed            |
          |-----------------------------+------------------------------|
          |             8MB             |            Closed            |
          |-----------------------------+------------------------------|
          |            16MB             |             Open             |
          |-----------------------------+------------------------------|
          |            32MB             |             Open             |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |            MEMORY TO AUTO-CONFIGURE AT POWER-UP            |
          |------------------------------------------------------------|
          |     Setting     |     JA/A     |    JA/B     |    JB/C     |
          |-----------------+--------------+-------------+-------------|
          |    |    0MB     |     Open     |   Closed    |   Closed    |
          |----+------------+--------------+-------------+-------------|
          | »  |    2MB     |     Open     |   Closed    |    Open     |
          |----+------------+--------------+-------------+-------------|
          |    |    4MB     |    Closed    |    Open     |   Closed    |
          |----+------------+--------------+-------------+-------------|
          |    |    8MB     |    Closed    |    Open     |    Open     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  68040 STATUS ON POWER-UP                  |
          |------------------------------------------------------------|
          |                 Setting                  |  JA/C  |  JA/D  |
          |------------------------------------------+--------+--------|
          | » |   Disabled, fall back to mainboard   | Closed |  Open  |
          |   |              processor               |        |        |
          |---+--------------------------------------+--------+--------|
          |   |               Enabled                |  Open  | Closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              CACHE CONFIGURATION ON POWER-UP               |
          |------------------------------------------------------------|
          |        Setting         |      JC/A       |      JC/B       |
          |------------------------+-----------------+-----------------|
          | »  |      Enabled      |     Closed      |      Open       |
          |----+-------------------+-----------------+-----------------|
          |    |     Disabled      |      Open       |     Closed      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   BURST MODE ON POWER-UP                   |
          |------------------------------------------------------------|
          |        Setting         |      JC/C       |      JC/D       |
          |------------------------+-----------------+-----------------|
          | » |      Enabled       |     Closed      |      Open       |
          |---+--------------------+-----------------+-----------------|
          |   |      Disabled      |      Open       |     Closed      |
          +------------------------------------------------------------+
