# REPLY CORPORATION
PS/2 MODEL 60/80
Processor 80486SX/80487SX/80486DX/80486DX2
Processor 33/66(internal)MHz
Speed
Chip Set Galaxy
Max. Onboard 128MB
DRAM
Cache 128KB (external)
BIOS Reply
Dimensions 356mm x 304mm
I/O Options 32-bit MCA with extended video slot, Floppy drive
interface
IDE interface, parallel port, PS/2 mouse port,
serial port, VGA port
NPU Options None
(IMG) IMG 1
`
+------------------------------------------------------------+

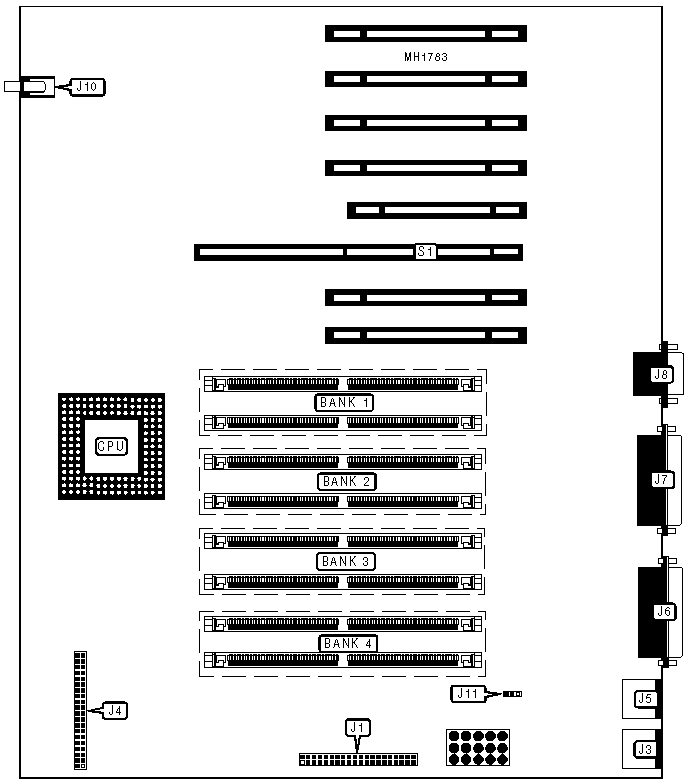

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+--------------------+----------|
| ATA hard disk | J1 | Parallel port | J7 |
| connector | | | |
|-----------------+----------+--------------------+----------|
| PS/2 mouse port | J3 | Serial port | J8 |
|-----------------+----------+--------------------+----------|
| Floppy drive | J4 | Speaker | J10 |
| interface | | | |
|-----------------+----------+--------------------+----------|
| PS/2 mouse port | J5 | 32-bit MCA w/ | S1 |
| | | extended video | |
| | | slot | |
|-----------------+----------+--------------------+----------|
| VGA port | J6 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|----------------------------------+--------+----------------|
| ยป | CMOS memory normal operation | J11 | pins 2 & 3 |
| | | | closed |
|---+------------------------------+--------+----------------|
| | CMOS memory clear | J11 | pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 | Bank 3 | Bank 4 |
|------+-------------+-------------+------------+------------|
| 2MB | (2) 1M x 36 | (2) 1M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 4MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 4MB | (2) 2M x 36 | (2) 2M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 6MB | (2) 1M x 36 | (2) 1M x 36 | (2) 2M x | (2) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 6MB | (2) 2M x 36 | (2) 2M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x | (2) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 4M x 36 | (2) 4M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 1M x 36 | (2) 1M x 36 | (2) 4M x | (2) 4M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 4M x 36 | (2) 4M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 2M x 36 | (2) 2M x 36 | (2) 4M x | (2) 4M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 4M x 36 | (2) 4M x 36 | (2) 2M x | (2) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x | (2) 4M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 8M x 36 | (2) 8M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 1M x 36 | (2) 1M x 36 | (2) 8M x | (2) 8M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 8M x 36 | (2) 8M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 2M x 36 | (2) 2M x 36 | (2) 8M x | (2) 8M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 8M x 36 | (2) 8M x 36 | (2) 2M x | (2) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 4M x 36 | (2) 4M x 36 | (2) 8M x | (2) 8M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 8M x 36 | (2) 8M x 36 | (2) 4M x | (2) 4M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x | (2) 8M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 16M x | (2) 16M x | NONE | NONE |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 34MB | (2) 1M x 36 | (2) 1M x 36 | (2) 16M x | (2) 16M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 34MB | (2) 16M x | (2) 16M x | (2) 1M x | (2) 1M x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 36MB | (2) 2M x 9 | (2) 2M x 36 | (2) 16M x | (2) 16M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 36MB | (2) 16M x | (2) 16M x | (2) 2M x | (2) 2M x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 4M x 36 | (2) 16M x | (2) 16M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 16M x | (2) 16M x | (2) 4M x | (2) 4M x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 8M x 36 | (2) 8M x 36 | (2) 16M x | (2) 16M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 16M x | (2) 16M x | (2) 16M x | (2) 8M x |
| | 36 | 36 | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CONT.) |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 | Bank 3 | Bank 4 |
|------+-------------+-------------+------------+------------|
| 64MB | (2) 16M x | (2) 16M x | (2) 16M x | (2) 16M x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 64MB | (2) 32M x | (2) 32M x | NONE | NONE |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 66MB | (2) 1M x 36 | (2) 1M x 36 | (2) 32M x | (2) 32M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 66MB | (2) 32M x | (2) 32M x | (2) 1M x | (2) 1M x |
| | 36 | 36 | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CONT.) |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 | Bank 3 | Bank 4 |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 2M x 36 | (2) 2M x | (2) 32M x | (2) 32M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 32M x | (2) 32M x | (2) 2M x | (2) 2M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 4M x 36 | (2) 4M x | (2) 32M x | (2) 32M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 32M x | (2) 32M x | (2) 4M x | (2) 4M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 32M x | (2) 32M x | (2) 8M x | (2) 8M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 8M x | (2) 32M x | (2) 32M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 16M x | (2) 16M x | (2) 32M x | (2) 32M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 32M x | (2) 32M x | (2) 16M x | (2) 16M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 32M x | (2) 32M x | (2) 32M x | (2) 32M x |
| | 36 | 36 | 36 | 36 |
+------------------------------------------------------------+
