       # MICRONICS COMPUTERS, INC.

          STINGRAY

          Processor        Pentium II
          Processor Speed  233/266/300/333MHz
          Chip Set         Intel
          Video Chip Set   None
          Maximum Onboard  256MB (EDO supported)
          Memory
          Maximum Video    None
          Memory
          Cache            256/512KB
          BIOS             Award
          Dimensions       305mm x 244mm
          I/O Options      32-bit PCI slots (4), floppy drive interface,
                           green PC connector, IDE interfaces (2),
                           parallel port, PS/2 mouse port, serial ports
                           (2), IR connector, USB connectors (2), ATX
                           power connector, CPU slot 1
          NPU Options      None

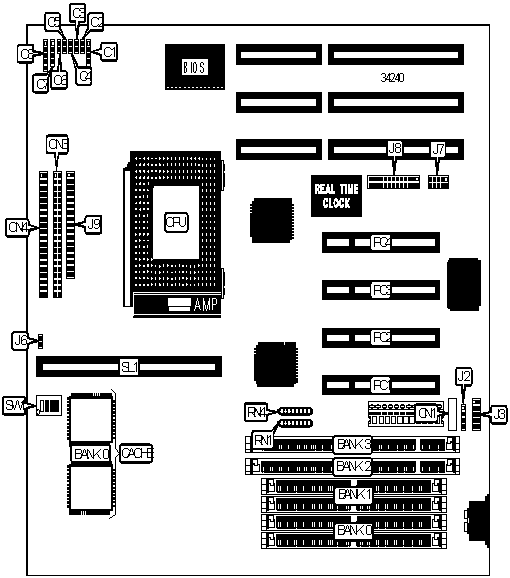

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose         |  Location  | Purpose        |  Location  |
          |-----------------+------------+----------------+------------|
          | ATX power       |    ATX     | IDE interface  |  J24/pins  |
          | connector       |            | LED            |  13 - 16   |
          |-----------------+------------+----------------+------------|
          | Serial port 2   |    CN1     | Power LED      |  J24/pins  |
          |                 |            |                |  18 - 20   |
          |-----------------+------------+----------------+------------|
          | Parallel port   |    CN2     | Reset switch   |  J24/pins  |
          |                 |            |                |  22 & 23   |
          |-----------------+------------+----------------+------------|
          | PS/2 mouse port |    CN3     | Speaker        |  J24/pins  |
          |                 |            |                |  24 - 27   |
          |-----------------+------------+----------------+------------|
          | Serial port 1   |    CN4     | Floppy drive   |    J28     |
          |                 |            | interface      |            |
          |-----------------+------------+----------------+------------|
          | IDE interface 1 |    J10     | Keylock        |    J29     |
          |-----------------+------------+----------------+------------|
          | IDE interface 2 |    J11     | Turbo LED      |    J31     |
          |-----------------+------------+----------------+------------|
          | Chassis fan     |    J22     | USB connector  |    J32     |
          | power           |            | 1              |            |
          |-----------------+------------+----------------+------------|
          | Chassis fan     |    J23     | USB connector  |    J33     |
          | power           |            | 2              |            |
          |-----------------+------------+----------------+------------|
          | IDE interface   | J24/pins 1 | 32-bit PCI     | PC1 – PC4  |
          | LED             |    & 2     | slots          |            |
          |-----------------+------------+----------------+------------|
          | Green PC        | J24/pins 3 | CPU slot 1     |    SL1     |
          | connector       |    & 4     |                |            |
          |-----------------+------------+----------------+------------|
          | IR connector    | J24/pins 6 |                |            |
          |                 |    - 10    |                |            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |             Function             | Label |    Position     |
          |----------------------------------+-------+-----------------|
          | » | CMOS memory normal operation |  W1   |   Pins 1 & 2    |
          |   |                              |       |     closed      |
          |---+------------------------------+-------+-----------------|
          |   | CMOS memory clear            |  W1   |   Pins 2 & 3    |
          |   |                              |       |     closed      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  DIMM/DRAM CONFIGURATION                   |
          |------------------------------------------------------------|
          | Size |   Bank 0    |   Bank 1    |   Bank 2   |   Bank 3   |
          |------+-------------+-------------+------------+------------|
          | 8MB  | (2) 1M x 36 |    None     |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 8MB  |    None     |    None     |  (1) 1M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 16MB | (2) 2M x 36 |    None     |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 16MB | (2) 1M x 36 | (2) 1M x 36 |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 16MB | (2) 1M x 36 |    None     |  (1) 1M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 16MB |    None     |    None     |  (1) 2M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 16MB |    None     |    None     |  (1) 1M x  |  (1) 1M x  |
          |      |             |             |     64     |     64     |
          |------+-------------+-------------+------------+------------|
          | 16MB | (2) 1M x 36 |    None     |  (1) 1M x  |            |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 24MB | (2) 2M x 36 | (2) 1M x 36 |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 24MB | (2) 2M x 36 |    None     |  (1) 1M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 24MB |    None     |    None     |  (1) 2M x  |  (1) 1M x  |
          |      |             |             |     64     |     64     |
          |------+-------------+-------------+------------+------------|
          | 24MB | (2) 1M x 36 |    None     |  (1) 1M x  |  (1) 1M x  |
          |      |             |             |     64     |     64     |
          |------+-------------+-------------+------------+------------|
          | 32MB | (2) 4M x 36 |    None     |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 32MB | (2) 2M x 36 | (2) 2M x 36 |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 32MB | (2) 2M x 36 |    None     |  (1) 2M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 32MB |    None     |    None     |  (1) 4M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 32MB |    None     |    None     |  (1) 2M x  |  (1) 2M x  |
          |      |             |             |     64     |     64     |
          |------+-------------+-------------+------------+------------|
          | 32MB | (2) 2M x 36 |    None     |  (1) 2M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 40MB | (2) 4M x 36 | (2) 1M x 36 |    None    |    None    |
          |------+-------------+-------------+------------+------------|
          | 40MB | (2) 4M x 36 |    None     |  (1) 1M x  |    None    |
          |      |             |             |     64     |            |
          |------+-------------+-------------+------------+------------|
          | 40MB |    None     |    None     |  (1) 1M x  |  (1) 4M x  |
          |      |             |             |     64     |     64     |
          |------+-------------+-------------+------------+------------|
          | 48MB | (2) 4M x 36 | (2) 2M x 36 |    None    |    None    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              DIMM/DRAM CONFIGURATION (CON’T)               |
          |------------------------------------------------------------|
          |  Size   |   Bank 0   |   Bank 1   |   Bank 2   |  Bank 3   |
          |---------+------------+------------+------------+-----------|
          |  48MB   |  (2) 2M x  |    None    |  (1) 4M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  48MB   |    None    |    None    |  (1) 2M x  | (1) 4M x  |
          |         |            |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  48MB   |  (2) 2M x  |    None    |  (1) 2M x  | (1) 2M x  |
          |         |     36     |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  64MB   |  (2) 8M x  |    None    |    None    |   None    |
          |         |     36     |            |            |           |
          |---------+------------+------------+------------+-----------|
          |  64MB   |  (2) 4M x  |  (2) 4M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  64MB   |  (2) 4M x  |    None    |  (1) 4M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  64MB   |    None    |    None    |  (1) 8M x  |   None    |
          |         |            |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  64MB   |    None    |    None    |  (1) 4M x  | (1) 4M x  |
          |         |            |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  64MB   |  (2) 4M x  |    None    |  (1) 4M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  72MB   |  (2) 8M x  |    None    |  (1) 1M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  72MB   |  (2) 8M x  |  (2) 1M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  72MB   |    None    |    None    |  (1) 1M x  | (1) 8M x  |
          |         |            |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  80MB   |  (2) 2M x  |    None    |  (1) 8M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  80MB   |  (2) 2M x  |    None    |  (1) 8M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  80MB   |  (2) 8M x  |  (2) 2M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  80MB   |    None    |    None    |  (1) 2M x  | (1) 8M x  |
          |         |            |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  96MB   |  (2) 4M x  |    None    |  (1) 8M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  96MB   |  (2) 4M x  |    None    |  (1) 4M x  | (1) 4M x  |
          |         |     36     |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  96MB   |  (2) 8M x  |    None    |  (1) 4M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  96MB   |  (2) 8M x  |  (2) 4M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  96MB   |    None    |    None    |  (1) 4M x  | (1) 8M x  |
          |         |            |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  128MB  |  (2) 8M x  |    None    |  (1) 8M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  128MB  |  (2) 8M x  |    None    |  (1) 8M x  |   None    |
          |         |     36     |            |     64     |           |
          |---------+------------+------------+------------+-----------|
          |  128MB  |  (2) 8M x  |  (2) 8M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  128MB  | (2) 16M x  |    None    |    None    |   None    |
          |         |     36     |            |            |           |
          |---------+------------+------------+------------+-----------|
          |  128MB  |    None    |    None    |  (1) 8M x  | (1) 8M x  |
          |         |            |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  192MB  |  (2) 8M x  |    None    |  (1) 8M x  | (1) 8M x  |
          |         |     36     |            |     64     |    64     |
          |---------+------------+------------+------------+-----------|
          |  136MB  | (2) 16M x  |  (2) 1M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  144MB  | (2) 16M x  |  (2) 2M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  160MB  | (2) 16M x  |  (2) 4M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  192MB  | (2) 16M x  |  (2) 8M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  256MB  | (2) 16M x  | (2) 16M x  |    None    |   None    |
          |         |     36     |     36     |            |           |
          |---------+------------+------------+------------+-----------|
          |  256MB  |    None    |    None    | (1) 16M x  | (1) 16M x |
          |         |            |            |     64     |    64     |
          |------------------------------------------------------------|
          |      Note: Board accepts EDO memory. The table reflects    |
          |      only some of the possible configurations. Rules       |
          |      follow: 1) when only SIMM bank 0 is filled, DIMM bank |
          |      2 or DIMM banks 2 & 3 can be used, and 2) when SIMM   |
          |      banks 0 & 1 are both filled, only DIMM bank 3 can     |
          |      only be used.                                         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CACHE CONFIGURATION                     |
          |------------------------------------------------------------|
          |            Size            |            Bank 0             |
          |----------------------------+-------------------------------|
          |           256KB            |         (2) 32K x 32          |
          |----------------------------+-------------------------------|
          |           512KB            |         (2) 64K x 32          |
          |------------------------------------------------------------|
          | Note: The location of bank 0 is unidentified.              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CPU SPEED SELECTION                     |
          |------------------------------------------------------------|
          | CPU speed | Clock speed | Multiplier |     W2      |  W3   |
          |-----------+-------------+------------+-------------+-------|
          |  233MHz   |    66MHz    |    3.5x    | 1 & 2, 7 &  | 1 & 2 |
          |           |             |            |      8      |       |
          |-----------+-------------+------------+-------------+-------|
          |  266MHz   |    66MHz    |     4x     | 1 & 2, 3 &  | 1 & 2 |
          |           |             |            |  4, 5 & 6   |       |
          |-----------+-------------+------------+-------------+-------|
          |  300MHz   |    66MHz    |    4.5x    | 1 & 2, 5 &  | 1 & 2 |
          |           |             |            |      6      |       |
          |-----------+-------------+------------+-------------+-------|
          |  333MHz   |    66MHz    |     5x     | 1 & 2, 3 &  | 1 & 2 |
          |           |             |            |      4      |       |
          |------------------------------------------------------------|
          | Note: Pins designated should be in the closed position.    |
          +------------------------------------------------------------+
