# LANNER ELECTRONICS, INC.
AP-545V
Device Type Single board computer
Processor CX 6X86/CX MII/AM K5/AM K6/Pentium/Pentium
MMX
Processor Speed 75/90/100/120/133/150/166/200/233MHz
Chip Set SIS 5598
Video Chip Set SIS
Maximum Onboard 128MB (SDRAM supported) Unified Memory
Memory Architecture (UMA)
Cache 512KB
BIOS AMI
Dimensions 185mm x 122mm
I/O Options Floppy drive interface, IDE interface,
parallel port, PS/2 mouse port, serial ports
(2), VGA port, IR connector, USB connector,
PC/104 connector
(IMG) IMG 1
+------------------------------------------------------------+

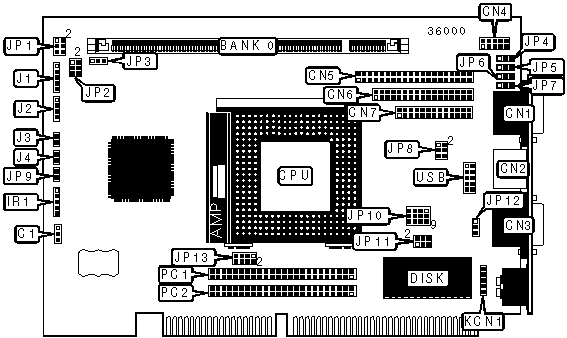

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Chassis fan power | C1 | Power LED & | J1 |
| | | keylock | |
|-------------------+----------+------------------+----------|
| VGA port | CN1 | Speaker | J2 |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | CN2 | IDE interface | J3 |
| | | LED | |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN3 | Reset switch | J4 |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN4 | ACPI LED | JP9 |
|-------------------+----------+------------------+----------|
| IDE interface | CN5 | Auxiliary | KCN1 |
| | | keyboard | |
| | | connector | |
|-------------------+----------+------------------+----------|
| Floppy drive | CN6 | PCI bus | PC1 |
| interface | | connector | |
|-------------------+----------+------------------+----------|
| Parallel port | CN7 | PCI bus | PC2 |
| | | connector | |
|-------------------+----------+------------------+----------|
| IR connector | IR1 | USB connector | USB |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------+--------+-------------------|
| » | On board video enabled | JP3 | Pins 2 & 3 closed |
|---+---------------------------+--------+-------------------|
| | On board video disabled | JP3 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (1) 1M x 64 |
|----------------------------+-------------------------------|
| 16MB | (1) 2M x 64 |
|----------------------------+-------------------------------|
| 32MB | (1) 4M x 64 |
|----------------------------+-------------------------------|
| 64MB | (1) 8M x 64 |
|----------------------------+-------------------------------|
| 128MB | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the cache is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP1 | JP2 |
|-----------+-------------+------------+-------+-------------|
| 120MHz | 50MHz | 2x | 1 & 2 | 1 & 2, 3 & |
| | | | | 4, 5 & 6 |
|-----------+-------------+------------+-------+-------------|
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|-----------+-------------+------------+-------+-------------|
| 166MHz | 66MHz | 2x | 1 & 2 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX MII) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP1 | JP2 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 200MHz | 60MHz | 3x | 3 & 4 | 1 & 2 |
|------------+----------+------------+------------+----------|
| 200MHz | 66MHz | 2.5x | 1 & 2, 3 & | Open |
| | | | 4 | |
|------------+----------+------------+------------+----------|
| 233MHz | 66MHz | 3x | 3 & 4 | Open |
|------------+----------+------------+------------+----------|
| 233MHz | 75MHz | 2.5x | 1 & 2, 3 & | 3 & 4, 5 |
| | | | 4 | & 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP1 | JP2 |
| | speed | | | |
|------------+----------+------------+----------+------------|
| 75MHz | 50MHz | 1.5x | Open | 1 & 2, 3 & |
| | | | | 4, 5 & 6 |
|------------+----------+------------+----------+------------|
| 90MHz | 60MHz | 1.5x | Open | 1 & 2 |
|------------+----------+------------+----------+------------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+----------+------------+----------+------------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|------------+----------+------------+----------+------------|
| 133MHz | 66MHz | 2x | 1 & 2 | Open |
|------------+----------+------------+----------+------------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 | Open |
| | | | & 4 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP1 | JP2 |
|-----------+-------------+------------+--------------+------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 233MHz | 66MHz | 3.5x | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP1 | JP2 |
| | speed | | | |
|------------+----------+------------+----------+------------|
| 75MHz | 50MHz | 1.5x | Open | 1 & 2, 3 & |
| | | | | 4, 5 & 6 |
|------------+----------+------------+----------+------------|
| 90MHz | 60MHz | 1.5x | Open | 1 & 2 |
|------------+----------+------------+----------+------------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+----------+------------+----------+------------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|------------+----------+------------+----------+------------|
| 133MHz | 66MHz | 2x | 1 & 2 | Open |
|------------+----------+------------+----------+------------|
| 150MHz | 60MHz | 2.5x | 1 & 2, 3 | 1 & 2 |
| | | | & 4 | |
|------------+----------+------------+----------+------------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 | Open |
| | | | & 4 | |
|------------+----------+------------+----------+------------|
| 200MHz | 66MHz | 3x | 3 & 4 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP1 | JP2 |
|-----------+-------------+------------+--------------+------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 233MHz | 66MHz | 3.5x | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP13 |
|-------------------+----------------------------------------|
| | 1.24v | Open |
|---+---------------+----------------------------------------|
| | 2.1v | Pins 1 & 2 closed |
|---+---------------+----------------------------------------|
| | 2.2v | Pins 3 & 4 closed |
|---+---------------+----------------------------------------|
| | 2.3v | Pins 1 & 2, 3 & 4 closed |
|---+---------------+----------------------------------------|
| | 2.4v | Pins 5 & 6 closed |
|---+---------------+----------------------------------------|
| | 2.5v | Pins 1 & 2, 5 & 6 closed |
|---+---------------+----------------------------------------|
| | 2.6v | Pins 3 & 4, 5 & 6 closed |
|---+---------------+----------------------------------------|
| | 2.7v | Pins 1 & 2, 3 & 4, 5 & 6 closed |
|---+---------------+----------------------------------------|
| » | 2.8v | Pins 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 2.9v | Pins 1 & 2, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.0v | Pins 3 & 4, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.1v | Pins 1 & 2, 3 & 4, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.2v | Pins 5 & 6, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.4v | Pins 3 & 4, 5 & 6, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.5v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 4 SELECTION |
|------------------------------------------------------------|
| Setting | JP4 | JP5 | JP6 | JP7 | JP8 |
|---------------+---------+---------+--------+-------+-------|
| » | RS-232 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|----+----------+---------+---------+--------+-------+-------|
| | RS-422 | 3 & 4 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|----+----------+---------+---------+--------+-------+-------|
| | RS-485 | 5 & 6 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG TIME OUT SELECTION |
|------------------------------------------------------------|
| Seconds | JP10 |
|----------------------------+-------------------------------|
| .5 | Pins 1 & 5 closed |
|----------------------------+-------------------------------|
| 1 | Pins 2 & 6 closed |
|----------------------------+-------------------------------|
| 2 | Pins 3 & 7 closed |
|----------------------------+-------------------------------|
| 4 | Pins 4 & 8 closed |
|----------------------------+-------------------------------|
| 8 | Pins 8 & 12 closed |
|----------------------------+-------------------------------|
| 16 | Pins 7 & 11 closed |
|----------------------------+-------------------------------|
| 32 | Pins 6 & 10 closed |
|----------------------------+-------------------------------|
| 64 | Pins 5 & 9 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG SELECTION |
|------------------------------------------------------------|
| Setting | JP12 |
|----------------------------+-------------------------------|
| » | Reset | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | NMI system | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DISK ON CHIP ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP11 |
|----------------------------+-------------------------------|
| | C8000 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | D0000 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | D8000 | Pins 5 & 6 closed |
|---+------------------------+-------------------------------|
| » | Disabled | Pins 2 & 4 closed |
+------------------------------------------------------------+
