# LUCKY STAR TECHNOLOGY CO., LTD.
5VP3
Device Type Mainboard
Processor CX 6X86/CX 6X86L/CX 686MX/CX M II/AM K5/AM K6/
AM K6-2/Pentium/Pentium MMX
Processor 75/90/100/120/133/150/166/180/200/233/266/300MHz
Speed
Chip Set VIA VP3
Video Chip None
Set
Maximum 256MB (EDO & SDRAM supported)
Onboard
Memory
Maximum Video None
Memory
Cache 512KB
BIOS Award
Dimensions 240mm x 220mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
green PC connector, IDE interfaces (2), parallel
port, PS/2 mouse interface, serial ports (2), IR
connector, USB connector, ATX power connector,
AGP slot

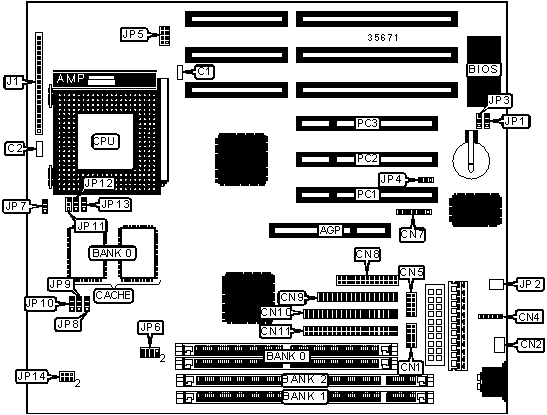

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+------------------+-----------|
| AGP slot | AGP | IDE interface 2 | CN10 |
|------------------+----------+------------------+-----------|
| ATX power | ATX | IDE interface 1 | CN11 |
| connector | | | |
|------------------+----------+------------------+-----------|
| Chassis fan | C1 | Power LED & | J1/pins 1 |
| power | | keylock | – 5 |
|------------------+----------+------------------+-----------|
| Turbo LED | C2 | Speaker | J1/pins 7 |
| | | | – 10 |
|------------------+----------+------------------+-----------|
| Serial port 1 | CN1 | Reset switch | J1/pins |
| | | | 12 & 13 |
|------------------+----------+------------------+-----------|
| PS/2 mouse | CN4 | D LED | J1/pins |
| interface | | | 15 & 16 |
|------------------+----------+------------------+-----------|
| Serial port 2 | CN5 | Soft off power | J1/pins |
| | | supply | 18 & 19 |
|------------------+----------+------------------+-----------|
| IR connector | CN7 | IDE interface | J1/pins |
| | | LED | 21 & 22 |
|------------------+----------+------------------+-----------|
| Parallel port | CN8 | USB connector | JP2 |
|------------------+----------+------------------+-----------|
| Floppy drive | CN9 | 32-bit PCI slots | PC1 – PC3 |
| interface | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | CN2 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| | Flash BIOS voltage select 12v | JP1 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Flash BIOS voltage select 5v | JP1 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP3 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP3 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Power supply select AT | JP4 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Power supply select ATX | JP4 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Cache type select interface | JP7 | Pins 1 & 2 |
| | burst | | closed |
|---+---------------------------------+-------+--------------|
| | Cache type select linear burst | JP7 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
|----------------------------+-------------------------------|
| 256MB | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP6 |
|----------------------------+-------------------------------|
| 3.3v | Pins 5 & 6, 7 & 8 closed |
|----------------------------+-------------------------------|
| 5v | Pins 1 & 2, 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 50MHz | 2x | 2 & | 2 & | 2 & 3 | 2 & 3 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2x | 2 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86, CON’T) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP12 | JP13 | JP14 |
| | speed | | | | |
|------------+-----------+------------+-------+-------+------|
| 120MHz | 50MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 166MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2x | 2 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 75MHz | 2x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L, CON’T) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP12 | JP13 | JP14 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 166MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 200MHz | 75MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 75MHz | 2x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 233MHz | 75MHz | 2.5x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX, CON’T) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP12 | JP13 | JP14 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 166MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 200MHz | 75MHz | 2x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 233MHz | 75MHz | 2.5x | 2 & 3 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M II) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 300MHz | 66MHz | 3.5x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M II, CON’T) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP12 | JP13 | JP14 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 300MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 75MHz | 50MHz | 1.5x | 2 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 90MHz | 60MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 100MHz | 66MHz | 1.5x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 60MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 66MHz | 2x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5, CON’T) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP12 | JP13 | JP14 |
| | speed | | | | |
|------------+-----------+------------+-------+-------+------|
| 75MHz | 50MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 133MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 3x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 233MHz | 66MHz | 3.5x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 266MHz | 66MHz | 4x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 300MHz | 66MHz | 4.5x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6, CON’T) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP12 | JP13 | JP14 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 266MHz | 66MHz | 4x | 1 & 2 | 2 & 3 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 300MHz | 66MHz | 4.5x | 2 & 3 | 2 & 3 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6-2) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 266MHz | 66MHz | 4x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6-2, CON’T) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP12 | JP13 | JP14 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 266MHz | 66MHz | 4x | 1 & 2 | 2 & 3 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 75MHz | 50MHz | 1.5x | 2 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 90MHz | 60MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 100MHz | 66MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 60MHz | 2x | 2 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 66MHz | 2x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2.5x | 2 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 180MHz | 60MHz | 3x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 3x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL, CON’T) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP12 | JP13 | JP14 |
| | speed | | | | |
|------------+-----------+------------+-------+-------+------|
| 75MHz | 50MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 133MHz | 66MHz | 2x | 1 & 2 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 150MHz | 60MHz | 2.5x | 2 & 3 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 180MHz | 60MHz | 3x | 2 & 3 | 1 & 2 | Open |
|------------+-----------+------------+-------+-------+------|
| 200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP8 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 1 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 3x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 233MHz | 66MHz | 3.5x | 1 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX, CON’T) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP12 | JP13 | JP14 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|----------+---------+------------+-------+-------+----------|
| 233MHz | 66MHz | 3.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4, 5 & |
| | | | | | 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP5 |
|-------------------+----------------------------------------|
| 2.8v | Pins 7 & 8 closed |
|-------------------+----------------------------------------|
| 2.9v | Pins 1 & 2, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.2v | Pins 5 & 6, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.5v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
+------------------------------------------------------------+
