       # ELITEGROUP COMPUTER SYSTEMS, INC.

          P5GX-M

          Device Type      Mainboard
          Processor        Cyrix GXM
          Processor Speed  200/233/266MHz
          Chip Set         CX 5530
          Maximum Onboard  256MB (SDRAM supported)
          Memory
          Video Chip Set   Cyrix (integrated)
          Audio Chip Set   Cyrix (integrated)
          Cache            None
          Maximum Video    Unidentified
          Memory
          BIOS             Award
          Dimensions       244mm x 197mm
          I/O Options      32-bit PCI slots (2), floppy drive interface,
                           game/MIDI port, green PC connector, IDE
                           interfaces (2), parallel port, PS/2 mouse
                           port, serial ports (2), IR connector, USB
                           connectors (2), ATX power connector, line in,
                           line out, microphone in, audio in – CD-ROM,
                           wake on LAN connector, wake on modem
                           connector, VGA port

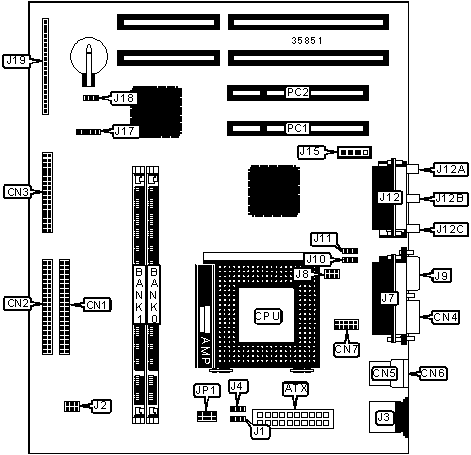

 (IMG) IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose         | Location | Purpose           | Location  |
          |-----------------+----------+-------------------+-----------|
          | ATX power       |   ATX    | Game/MIDI port    |    J12    |
          | connector       |          |                   |           |
          |-----------------+----------+-------------------+-----------|
          | IDE interface 1 |   CN1    | Line in           |   J12A    |
          |-----------------+----------+-------------------+-----------|
          | IDE interface 2 |   CN2    | Line out          |   J12B    |
          |-----------------+----------+-------------------+-----------|
          | Floppy drive    |   CN3    | Microphone in     |   J12C    |
          | interface       |          |                   |           |
          |-----------------+----------+-------------------+-----------|
          | Serial port 1   |   CN4    | Audio in – CD-ROM |    J15    |
          |-----------------+----------+-------------------+-----------|
          | USB connector 1 |   CN5    | IR connector      |    J17    |
          |-----------------+----------+-------------------+-----------|
          | USB connector 2 |   CN6    | Power LED         | J19/pins  |
          |                 |          |                   |   1 – 3   |
          |-----------------+----------+-------------------+-----------|
          | Serial port 2   |   CN7    | Green PC          | J19/pins  |
          |                 |          | connector         |   4 & 5   |
          |-----------------+----------+-------------------+-----------|
          | Chassis fan     |    J1    | Green PC LED      | J19/pins  |
          | power           |          |                   |   6 – 8   |
          |-----------------+----------+-------------------+-----------|
          | PS/2 mouse port |    J3    | Reset switch      | J19/pins  |
          |                 |          |                   |  9 & 10   |
          |-----------------+----------+-------------------+-----------|
          | Chassis fan     |    J4    | Speaker           | J19/pins  |
          | power           |          |                   |  13 – 16  |
          |-----------------+----------+-------------------+-----------|
          | Parallel port   |    J7    | IDE interface LED | J19/pins  |
          |                 |          |                   |  17 & 18  |
          |-----------------+----------+-------------------+-----------|
          | VGA port        |    J9    | Soft off power    | J19/pins  |
          |                 |          | supply            |  19 & 20  |
          |-----------------+----------+-------------------+-----------|
          | Wake on LAN     |   J10    | 32-bit PCI slots  | PC1 – PC2 |
          | connector       |          |                   |           |
          |-----------------+----------+-------------------+-----------|
          | Wake on modem   |   J11    |                   |           |
          | connector       |          |                   |           |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |             Function             | Label |    Position     |
          |----------------------------------+-------+-----------------|
          | » | CMOS memory normal operation |  J18  |   Pins 1 & 2    |
          |   |                              |       |     closed      |
          |---+------------------------------+-------+-----------------|
          |   | CMOS memory clear            |  J18  |   Pins 2 & 3    |
          |   |                              |       |     closed      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIMM CONFIGURATION                     |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |       8MB        |    (1) 1M x 64     |        None        |
          |------------------+--------------------+--------------------|
          |       16MB       |    (1) 2M x 64     |        None        |
          |------------------+--------------------+--------------------|
          |       16MB       |    (1) 1M x 64     |    (1) 1M x 64     |
          |------------------+--------------------+--------------------|
          |       24MB       |    (1) 2M x 64     |    (1) 1M x 64     |
          |------------------+--------------------+--------------------|
          |       32MB       |    (1) 4M x 64     |        None        |
          |------------------+--------------------+--------------------|
          |       32MB       |    (1) 2M x 64     |    (1) 2M x 64     |
          |------------------+--------------------+--------------------|
          |       40MB       |    (1) 4M x 64     |    (1) 1M x 64     |
          |------------------+--------------------+--------------------|
          |       48MB       |    (1) 4M x 64     |    (1) 2M x 64     |
          |------------------+--------------------+--------------------|
          |       64MB       |    (1) 8M x 64     |        None        |
          |------------------+--------------------+--------------------|
          |       64MB       |    (1) 4M x 64     |    (1) 4M x 64     |
          |------------------+--------------------+--------------------|
          |       72MB       |    (1) 8M x 64     |    (1) 1M x 64     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 DIMM CONFIGURATION (CON’T)                 |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |       80MB       |    (1) 8M x 64     |    (1) 2M x 64     |
          |------------------+--------------------+--------------------|
          |       96MB       |    (1) 8M x 64     |    (1) 4M x 64     |
          |------------------+--------------------+--------------------|
          |      128MB       |    (1) 16M x 64    |        None        |
          |------------------+--------------------+--------------------|
          |      128MB       |    (1) 8M x 64     |    (1) 8M x 64     |
          |------------------+--------------------+--------------------|
          |      136MB       |    (1) 16M x 64    |    (1) 1M x 64     |
          |------------------+--------------------+--------------------|
          |      144MB       |    (1) 16M x 64    |    (1) 2M x 64     |
          |------------------+--------------------+--------------------|
          |      160MB       |    (1) 16M x 64    |    (1) 4M x 64     |
          |------------------+--------------------+--------------------|
          |      192MB       |    (1) 16M x 64    |    (1) 8M x 64     |
          |------------------+--------------------+--------------------|
          |      256MB       |    (1) 16M x 64    |    (1) 16M x 64    |
          |------------------------------------------------------------|
          |      Note: Board accepts SDRAM memory.                     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 VIDEO MEMORY CONFIGURATION                 |
          |------------------------------------------------------------|
          | Note: The location of the video memory is unidentified.    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  PCI BUS SPEED SELECTION                   |
          |------------------------------------------------------------|
          |           Speed            |              J2               |
          |----------------------------+-------------------------------|
          |           30MHz            |       Pins 4 & 6 closed       |
          |----------------------------+-------------------------------|
          |           33MHz            |       Pins 2 & 4 closed       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  CPU MULTIPLIER SELECTION                  |
          |------------------------------------------------------------|
          | Multiplier | J8/pins 1 & 2 | J8/pins 3 & 4 | J8/pins 5 & 6 |
          |------------+---------------+---------------+---------------|
          |     4x     |    Closed     |    Closed     |    Closed     |
          |------------+---------------+---------------+---------------|
          |     5x     |     Open      |     Open      |    Closed     |
          |------------+---------------+---------------+---------------|
          |     6x     |    Closed     |     Open      |     Open      |
          |------------+---------------+---------------+---------------|
          |     7x     |     Open      |    Closed     |     Open      |
          |------------+---------------+---------------+---------------|
          |     8x     |     Open      |     Open      |     Open      |
          |------------+---------------+---------------+---------------|
          |     9x     |     Open      |    Closed     |    Closed     |
          |------------+---------------+---------------+---------------|
          |    10x     |    Closed     |     Open      |    Closed     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   CPU VOLTAGE SELECTION                    |
          |------------------------------------------------------------|
          | Voltage  | JP1/pins 1 & | JP1/pins 3 | JP1/pins | JP1/pins |
          |          |      2       |    & 4     |  5 & 6   |  7 & 8   |
          |----------+--------------+------------+----------+----------|
          |   | Auto |     Open     |    Open    |   Open   |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.1v |    Closed    |    Open    |   Open   |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.2v |     Open     |   Closed   |   Open   |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.3v |    Closed    |   Closed   |   Open   |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.4v |     Open     |    Open    |  Closed  |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.5v |    Closed    |    Open    |  Closed  |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.6v |     Open     |   Closed   |  Closed  |   Open   |
          |---+------+--------------+------------+----------+----------|
          |   | 2.7v |    Closed    |   Closed   |  Closed  |   Open   |
          |---+------+--------------+------------+----------+----------|
          | » | 2.8v |     Open     |    Open    |   Open   |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 2.9v |    Closed    |    Open    |   Open   |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 3.0v |     Open     |   Closed   |   Open   |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 3.1v |    Closed    |   Closed   |   Open   |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 3.2v |     Open     |    Open    |  Closed  |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 3.3v |    Closed    |    Open    |  Closed  |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 3.4v |     Open     |   Closed   |  Closed  |  Closed  |
          |---+------+--------------+------------+----------+----------|
          |   | 3.5v |    Closed    |   Closed   |  Closed  |  Closed  |
          +------------------------------------------------------------+
