# EPOX COMPUTER CO., LTD.
P55-TXL
Processor CX M1/AM K5/Pentium
Processor Speed 90/100/120/133/150/166/180/200/225MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 256MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 512KB
BIOS Award
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connector, ATX power
connector
NPU Options None

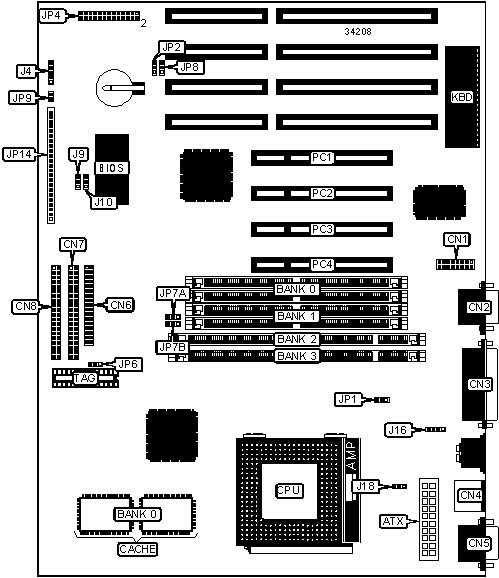

(IMG) IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+----------------+-------------|
| ATX power | ATX | Chassis fan | JP1 |
| connector | | power | |
|------------------+----------+----------------+-------------|
| USB connector | CN1 | Soft off power | JP9 |
| | | supply | |
|------------------+----------+----------------+-------------|
| Serial port 2 | CN2 | Power LED & | JP14/pins 1 |
| | | keylock | – 5 |
|------------------+----------+----------------+-------------|
| Parallel port | CN3 | Speaker | JP14/pins 7 |
| | | | - 10 |
|------------------+----------+----------------+-------------|
| PS/2 mouse port | CN4 | Reset switch | JP14/pins |
| | | | 12 & 13 |
|------------------+----------+----------------+-------------|
| Serial port 1 | CN5 | Green PC | JP14/pins |
| | | connector | 15 & 16 |
|------------------+----------+----------------+-------------|
| Floppy drive | CN6 | Green PC LED | JP14/pins |
| interface | | | 18 & 19 |
|------------------+----------+----------------+-------------|
| IDE interface 2 | CN7 | Turbo LED | JP14/pins |
| | | | 21 & 22 |
|------------------+----------+----------------+-------------|
| IDE interface 1 | CN8 | IDE interface | JP14/pins |
| | | LED | 24 & 25 |
|------------------+----------+----------------+-------------|
| IR connector | J4 | 32-bit PCI | PC1 – PC4 |
| | | slots | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Keyboard power on function | JP2 | Pins 1 & 2 |
| | enabled | | closed |
|---+---------------------------------+-------+--------------|
| | Keyboard power on function | JP2 | Pins 2 & 3 |
| | disabled | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP6 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP8 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP8 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 1M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | None | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | None | None | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 2M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | None | None | (1) 2M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | None | (2) 1M x 36 | None | (1) 1M x |
| | | | | 64 |
|------+-------------+-------------+------------+------------|
| 16MB | None | None | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 24MB | None | (2) 2M x 36 | None | (1) 1M x |
| | | | | 64 |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 4M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | None | None | (1) 4M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 32MB | None | (2) 2M x 36 | None | (1) 2M x |
| | | | | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | None | (2) 4M x 36 | None | (1) 2M x |
| | | | | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | (2) 8M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 64MB | None | None | None | (1) 8M x |
| | | | | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 64MB | None | (2) 4M x 36 | None | (1) 4M x |
| | | | | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | None | None | (1) 4M x | (1) 4M x |
| | | | 64 | 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|----------+-------------+------------+----------+-----------|
| 72MB | (2) 8M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|----------+-------------+------------+----------+-----------|
| 72MB | None | (2) 8M x | None | (1) 1M x |
| | | 36 | | 64 |
|----------+-------------+------------+----------+-----------|
| 80MB | None | (2) 2M x | None | (1) 8M x |
| | | 36 | | 64 |
|----------+-------------+------------+----------+-----------|
| 80MB | (2) 8M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|----------+-------------+------------+----------+-----------|
| 96MB | None | (2) 4M x | None | (1) 8M x |
| | | 36 | | 64 |
|----------+-------------+------------+----------+-----------|
| 96MB | (2) 8M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|----------+-------------+------------+----------+-----------|
| 128MB | None | (2) 8M x | None | (1) 8M x |
| | | 36 | | 64 |
|----------+-------------+------------+----------+-----------|
| 128MB | (2) 8M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|----------+-------------+------------+----------+-----------|
| 128MB | (2) 16M x | None | None | None |
| | 36 | | | |
|----------+-------------+------------+----------+-----------|
| 256MB | (2) 16M x | (2) 16M x | None | None |
| | 36 | 36 | | |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Banks 0 & 1 and 2 & 3 are |
| interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP7A | JP7B |
|------------------+--------------------+--------------------|
| » | 3.3v | Pins 2 & 3 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 5v | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 512KB | (2) 64K x 32 | Unidentified |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP4 |
|-----------+-------------+------------+---------------------|
| 133MHz | 55MHz | 2x | Pins 21 & 22 closed |
|-----------+-------------+------------+---------------------|
| 150MHz | 60MHz | 2x | Pins 5 & 6 closed |
|-----------+-------------+------------+---------------------|
| 166MHz | 66MHz | 2x | Pins 7 & 8 closed |
|-----------+-------------+------------+---------------------|
| 200MHz | 75MHz | 2x | Pins 19 & 20 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP4 |
|-----------+-------------+------------+---------------------|
| 90MHz | 60MHz | 1.5x | Pins 1 & 2 closed |
|-----------+-------------+------------+---------------------|
| 100MHz | 66MHz | 1.5x | Pins 3 & 4 closed |
|-----------+-------------+------------+---------------------|
| 120MHz | 60MHz | 2x | Pins 5 & 6 closed |
|-----------+-------------+------------+---------------------|
| 133MHz | 66MHz | 2x | Pins 7 & 8 closed |
|-----------+-------------+------------+---------------------|
| 150MHz | 60MHz | 2.5x | Pins 9 & 10 closed |
|-----------+-------------+------------+---------------------|
| 166MHz | 66MHz | 2.5x | Pins 11 & 12 closed |
|-----------+-------------+------------+---------------------|
| 180MHz | 60MHz | 3x | Pins 13 & 14 closed |
|-----------+-------------+------------+---------------------|
| 200MHz | 66MHz | 3x | Pins 15 & 16 closed |
|-----------+-------------+------------+---------------------|
| 225MHz | 75MHz | 3.5x | Pins 17 & 18 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP4 |
|-----------+-------------+------------+---------------------|
| 90MHz | 60MHz | 1.5x | Pins 1 & 2 closed |
|-----------+-------------+------------+---------------------|
| 100MHz | 66MHz | 1.5x | Pins 3 & 4 closed |
|-----------+-------------+------------+---------------------|
| 120MHz | 60MHz | 2x | Pins 5 & 6 closed |
|-----------+-------------+------------+---------------------|
| 133MHz | 66MHz | 2x | Pins 7 & 8 closed |
|-----------+-------------+------------+---------------------|
| 150MHz | 60MHz | 2.5x | Pins 9 & 10 closed |
|-----------+-------------+------------+---------------------|
| 166MHz | 66MHz | 2.5x | Pins 11 & 12 closed |
|-----------+-------------+------------+---------------------|
| 180MHz | 60MHz | 3x | Pins 13 & 14 closed |
|-----------+-------------+------------+---------------------|
| 200MHz | 66MHz | 3x | Pins 15 & 16 closed |
|-----------+-------------+------------+---------------------|
| 225MHz | 75MHz | 3.5x | Pins 17 & 18 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | J16 |
|----------------------------+-------------------------------|
| | 3.3v | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | 3.45v | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| » | 3.52v | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | V core | J16 | J18 |
|-----------+--------+-------------------+-------------------|
| | 3.3v | 2.5v | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+-------+--------+-------------------+-------------------|
| | 3.3v | 2.8v | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+-------+--------+-------------------+-------------------|
| | 3.3v | 2.9v | Pins 1 & 2 closed | Open |
|---+-------+--------+-------------------+-------------------|
| | 3.45v | 2.5v | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+-------+--------+-------------------+-------------------|
| | 3.45v | 2.8v | Pins 2 & 3 closed | Pins 2 & 3 closed |
|---+-------+--------+-------------------+-------------------|
| | 3.45v | 2.9v | Pins 2 & 3 closed | Open |
|---+-------+--------+-------------------+-------------------|
| | 3.52v | 2.5v | Pins 3 & 4 closed | Pins 1 & 2 closed |
|---+-------+--------+-------------------+-------------------|
| » | 3.52v | 2.8v | Pins 3 & 4 closed | Pins 2 & 3 closed |
|---+-------+--------+-------------------+-------------------|
| | 3.52v | 2.9v | Pins 3 & 4 closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH BIOS VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | J9 | J10 |
|------------------+--------------------+--------------------|
| » | 5v | Pins 2 & 3 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 12v | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
